ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Рис. 3

Таблица 2

Рис. 4

Код для заказа (EAN-13)

наименование артикул

РКН-3-26-15 АС230В/AC400В УХЛ4

4640016938612

РКН-3-26-15 АС230В/AC400В УХЛ2

4680019911847

Пример записи для заказа:

Реле контроля напряжения

РКН-3-26-15 АС230В/АС400В УХЛ4,

Где: РКН-3-26-15 - название изделия,

АС230В/АС400В - напряжение питания,

УХЛ4 - климатическое исполнение

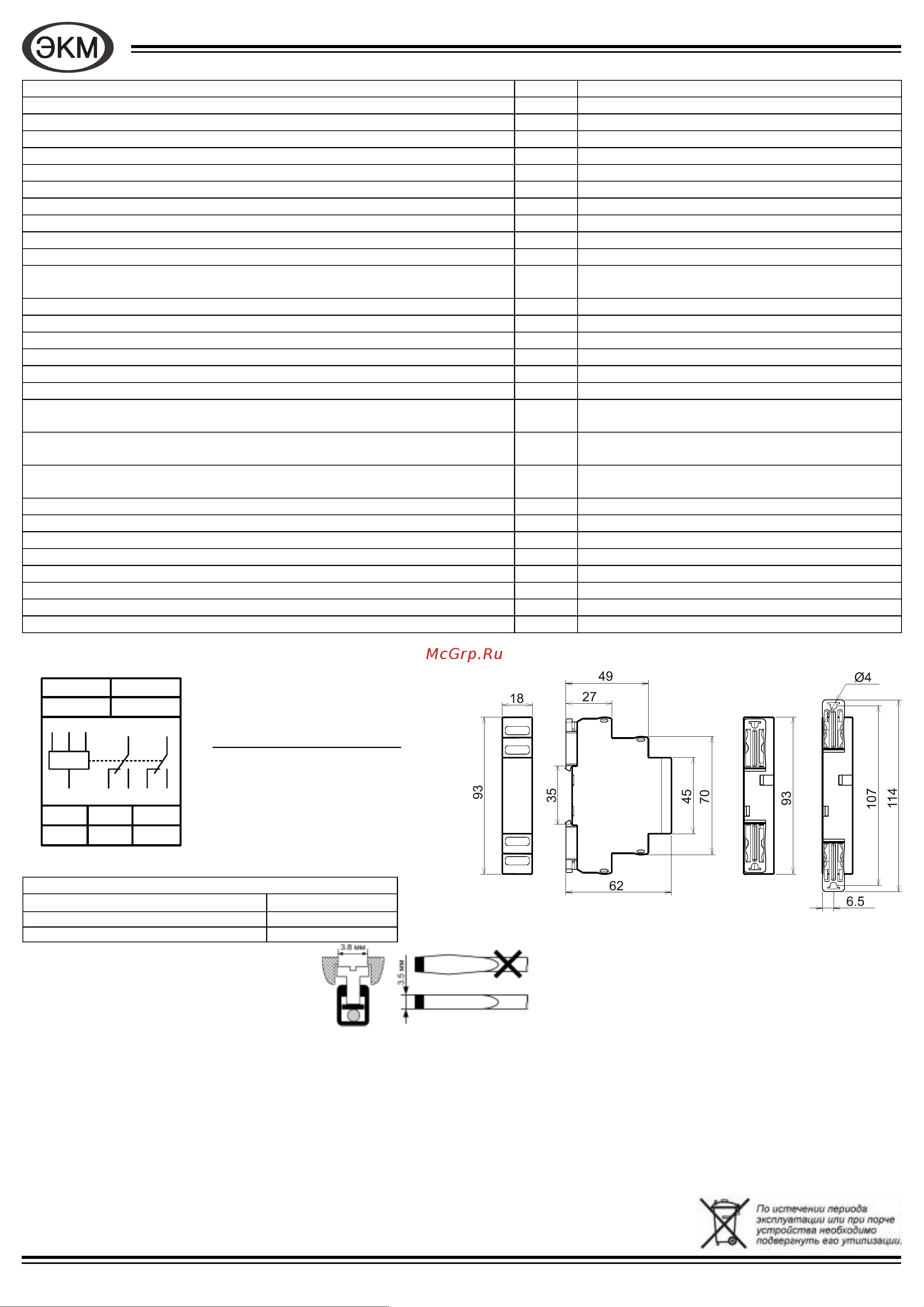

Габаритные размеры

Технические характеристики

Параметр Ед.изм. РКН-3-26-15

Напряжение питания фазное Uном, 50Гц В 230/400

Допустимые напряжения Uф max / Uф min В 330/130

Пороги перенапряжения «Uф>» В 240, 250, 260, 265, 270, 275, 280, 285, 290, 295

Пороги снижения напряжения «Uф<» В 165, 170, 175, 180, 185, 190, 195, 200, 210, 220

Погрешность порога срабатывания % Uном ±1.5

Ширина зоны «гистерезиса» порога срабатывания % Uном 5

Регулируемая задержка срабатывания с 0.1 - 10

Мощность, потребляемая от сети, не более ВА 4

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 8

Максимальное коммутируемое напряжение В 400 (АС1/2А)

Максимально коммутируемая мощность:

АС250В 50Гц (АС1) / DC30В (DC1)

ВА / Вт 2000 / 240

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин.)

Механическая износостойкость, не менее циклов 10х10

Электрическая износостойкость, не менее циклов 100000

Количество и тип выходных контактов 2 переключающие группы

Диапазон рабочих температур (по исполнениям) °С -25...+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р

51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р

51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ L1-L2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69

(не допускать образования конденсата)

УХЛ4 или УХЛ2

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25

С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 18 х 93 х 62

Масса кг 0.1

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

L2 L3

12 1411

22 2421

L1 N

L1 L2 L3

11 21

12 14 22 24

Схема подключения

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку

0,6*3,5мм

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления(указана на упаковке)

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде треугольного штампа с личным номером.

Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях корпуса изделия (или

нарушении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи____________________________________________________

(заполняется потребителем при оформлении претензии)

Не содержит драгоценные металлы
