Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле контроля фаз ЕЛ-11У (далее реле) предназначено для использования в схемах автоматического

управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередо-

вания фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного зна-

чения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей

электрической энергии. Технические характеристики реле приведены в таблице.

ВНИМАНИЕ! Не рекомендуется применять в схемах АВР с нейтралью!!!!

(т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутиру-

емых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на

ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия.

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм

. На лицевой панели прибора расположены: регу-

лятор времени срабатывания, зелёный индикатор наличия напряжения питания в трёхфазной цепи «U» и жёлтый индикатор вклю-

чения встроенного реле «R». Габаритные размеры приведены на рис. 2.

Работа реле

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых

параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 размыкаются, контакты 21-24 замыкаются)

и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превыше-

нии фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При

асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через

время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.

Работа реле представлена на диаграмме (см. рис. 1), где t - установленная выдержка времени.

Подключение

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты

реле подключаются к схеме управления. Схема подключения показана на рис. 3. Если реле подключено правильно, горят зелёный

и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить значение напряжения на клеммах реле и правиль-

ность порядка чередования подключённых фаз.

Реле контроля фаз ЕЛ-11У

ТУ 3425−003−31928807−2014

 Контроль линейных напряжений (работает без нулевого провода)

 Отключение при превышении линейных напряжений >1.3 Uном

 Отключение при снижении напряжения 0.8 Uном

 Отключение при асимметрии фаз >30%

 Контроль порядка чередования фаз

 Отключение при обрыве фаз

 Регулируемая задержка отключения от 0.1 до 10 с

 Питание реле осуществляется от контролируемой сети

MP 04.1113.01 ПС V05.10.20

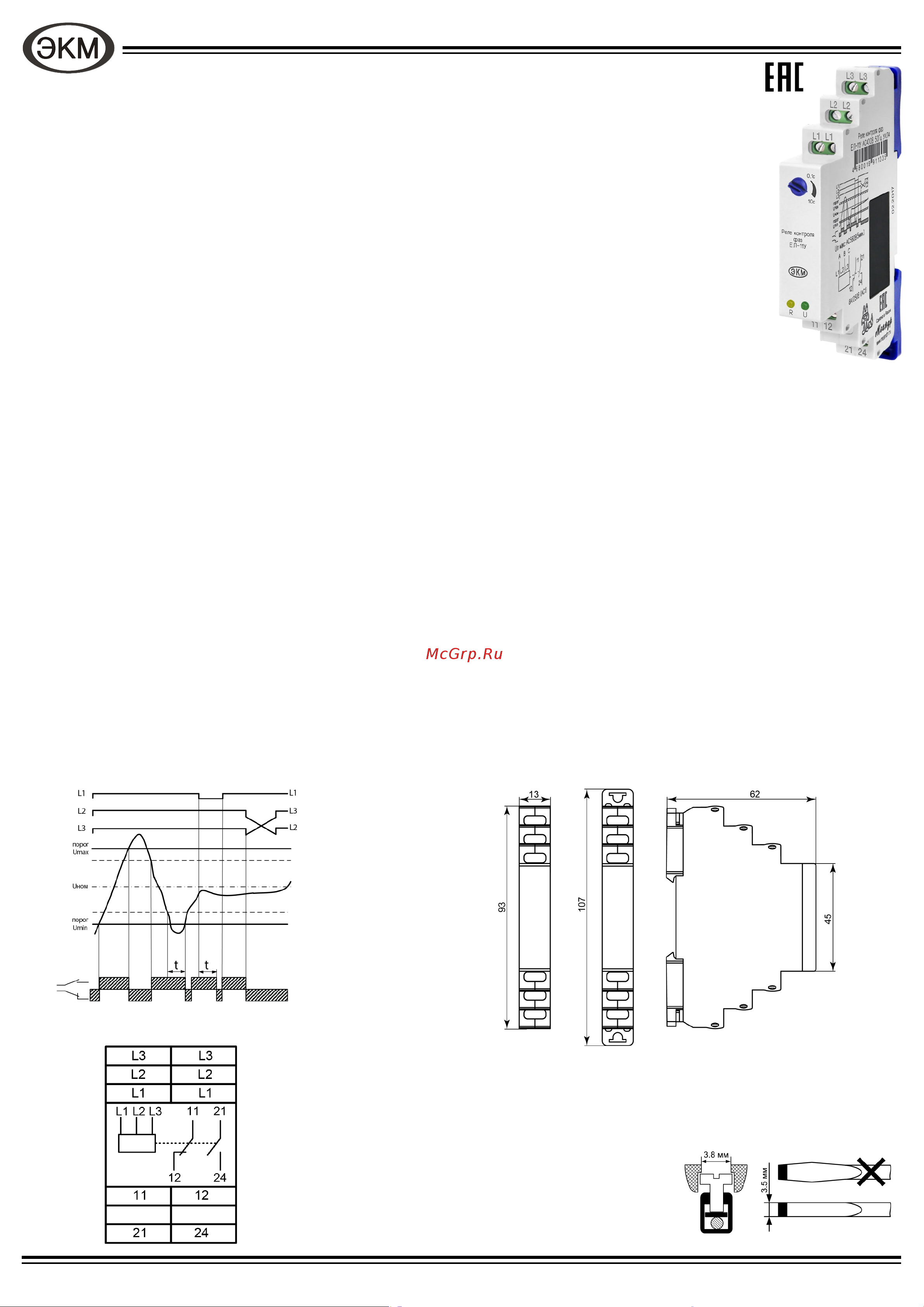

Рис. 1

Диаграмма работы

Схема подключения

Габаритные размеры

Рис. 3

Клеммы подключения

L1, L2, L3

соединены попарно

Важно!

Момент затяжки винтового

соединения должен составлять

0,4 Нм

Следует использовать отвертку

0,6*3,5мм

Рис. 2
