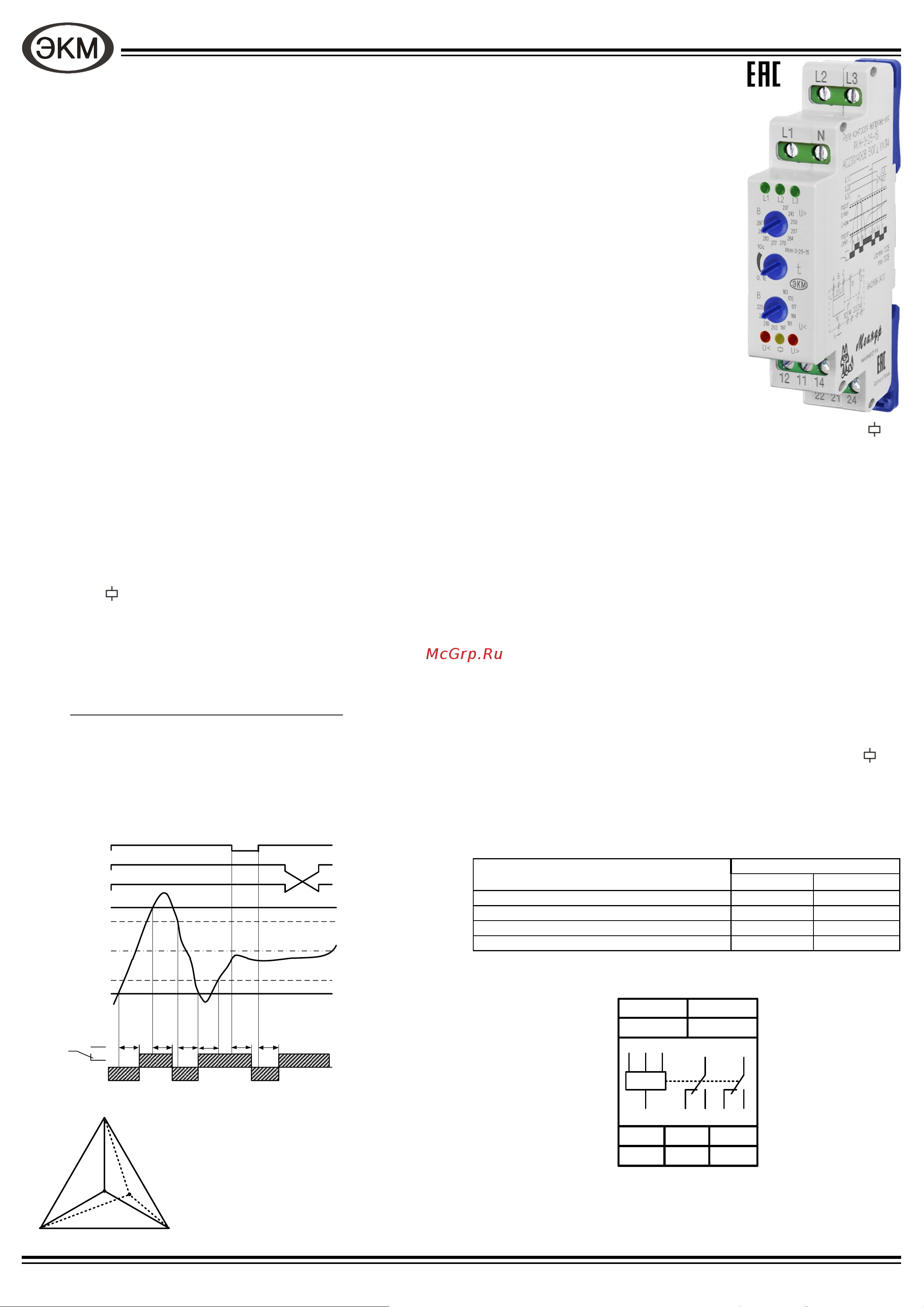

Реле контроля напряжения РКН-3-25-15

ТУ 3425−003−31928807−2014

Отклонение контролируемого параметра

Индикаторы

Uф>

Uф<

Напряжение больше «U>»

Да -

Напряжение меньше «U<»

- Да

Обрыв фазы Нет Да

"Слипание" фаз Нет Да

Назначение

Реле контроля напряжения РКН-3-25-15 (далее реле) предназначено для контроля наличия,

«слипания» и обрыва фаз в цепях трѐхфазного напряжения в четырѐхпроводных сетях с нейтралью, а также

для контроля снижения и превышения напряжения ниже и выше установленного порога. Технические

характеристики реле приведены в таблице 2.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением

проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-

DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную

поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм

обеспечивает надѐжный зажим проводов сечением до 2.5мм

. На лицевой панели прибора расположены

два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор

времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жѐлтый индикатор включения встроенного реле « »,

три зелѐных индикатора наличия фаз «L1», «L2», «L3». Габаритные размеры реле приведены на рис. 4.

Подключение и работа реле

Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3

нулевой провод к клемме N. Схема подключения приведена на рис. 3.

Внимание !Подключение нулевого провода к клемме N обязательно!

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на

лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если

установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчѐта

времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий

индикатор « » сигнализирует об отсчѐте задержки времени срабатывания, по окончании которой встроенное реле переключается.

При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании

задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле

включается по окончании задержки срабатывания. При пропадании всех трѐх фаз реле выключается без отсчѐта задержки времени

срабатывания установленной пользователем. В таблице 1 приведено соответствие характера ошибки и еѐ индикации. Прочерк в

таблице 1 означает, что на состояние соответствующего индикатора ошибка влияния не оказывает. Работа реле представлена на

рис. 1.

Состояние индикаторов «L1», «L2», «L3».

- При наличии всех фаз включены все три индикатора

- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».

- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<»,« »

выключены.

- При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет

соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.

Функции контроля порядка чередования в данном реле нет!

 Контроль трѐхфазного напряжения в четырѐхпроводных сетях с нейтралью

 Контроль перенапряжения по любой из фаз от 240В до 295В (10 положений)

 Контроль снижения напряжения любой из фаз от 165В до 220В (10 положений)

 Контроль обрыва фаз

 Контроль "слипания" фаз

 Задержка срабатывания от 0.1 до 10с

MP 08.0315.01 ПС V10.05.18

Рис. 3

Таблица 1

Рис.1

Рис. 2

L2L3

t t

280В

154В

Uном

Обнаружение обрыва нейтрали в сети осуществ-

ляется посредством оценки асимметрии фаз. При сим-

метричной нагрузке всех трѐх фаз обрыв нейтрали мо-

жет быть не обнаружен, как только нейтральная точка

звезды при асимметричной нагрузке в трѐхфазной сети

сместится, изменятся фазные напряжения на входах

реле, обрыв нейтрали будет обнаружен.

Схема подключения

L2 L3

12 1411

22 2421

L1 N

L1 L2 L3

11 21

12 14 22 24
