ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

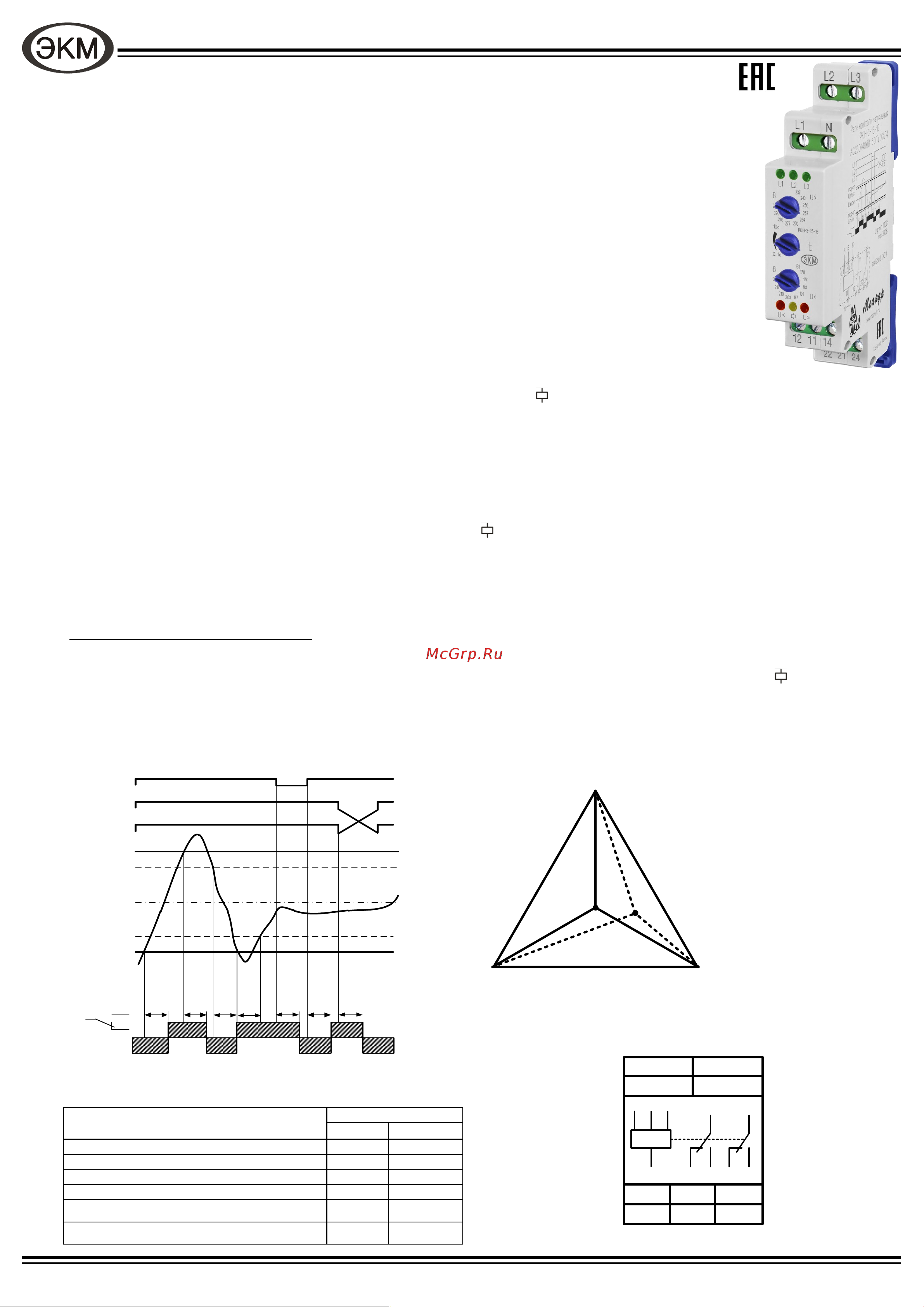

Реле контроля напряжения РКН-3-15-15

ТУ 3425−003−31928807−2014

Назначение

Реле контроля напряжения РКН-3-15-15 (далее реле) предназначено для контроля наличия, «слипания» и порядка

чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения

напряжения ниже и выше установленного порога. Технические характеристики реле приведены в таблице 2.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и

коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК

60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть.

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм

. На лицевой панели прибора расположены

два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных

индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле « », три зелёных индикатора наличия фаз «L1», «L2», «L3».

Габаритные размеры реле приведены на рис. 4.

Подключение и работа реле

Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к

клемме N. Схема подключения приведена на рис. 3.

Внимание !Подключение нулевого провода к клемме N обязательно!

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели

реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все

контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22

будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор « » сигнализирует об отсчёте задержки времени срабатывания, по

окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация

ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки

выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта

задержки времени срабатывания установленной пользователем. В таблице 1 приведено соответствие характера ошибки и её индикации. Прочерк в

таблице 1 означает, что на состояние соответствующего индикатора ошибка влияния не оказывает. Работа реле представлена на рис. 1.

Внимание! При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<».

Состояние индикаторов «L1», «L2», «L3».

- При наличии всех фаз включены все три индикатора

- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».

- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<»,« » выключены.

- При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий

индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.

Внимание! При перекосе фаз (когда одна из фаз по напряжению выше порога, а вторая—ниже) индикаторы «U>», «U<» включены

одновременно.

 Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью

 Контроль перенапряжения по любой из фаз от 240В до 295В (переключатель, 10 положений)

 Контроль снижения напряжения любой из фаз от 165В до 220В (переключатель, 10 положений)

 Контроль порядка чередования фаз

 Контроль обрыва фаз

 Контроль "слипания" фаз

 Задержка срабатывания от 0.1 до 10с

MP 08.0315 ПС V14.02.19

Рис. 3

Схема подключения

L2 L3

12 1411

22 2421

L1 N

L1 L2 L3

11 21

12 14 22 24

Таблица 1

L2L3

Рис. 1

Рис. 2

Обнаружение обрыва

нейтрали в сети осуществ-

ляется посредством оценки

асимметрии фаз. При сим-

метричной нагрузке всех

трёх фаз обрыв нейтрали

может быть не обнаружен,

как только нейтральная

точка звезды при ассимет-

ричной нагрузке в трёхфаз-

ной сети сместится, изме-

няться фазные напряжения

на входах реле, обрыв

нейтрали будет обнаружен.

t t

Порог

Umax

Uном

Порог

Umax

Отклонение контролируемого параметра

Индикаторы

«U>»

«U<»

Напряжение больше «U>»

Да -

Напряжение меньше «U<»

- Да

Обрыв фазы Нет Да

"Слипание" фаз Нет Да

Нарушение порядка чередования

Да* Да*

Перекос фаз Да Да
