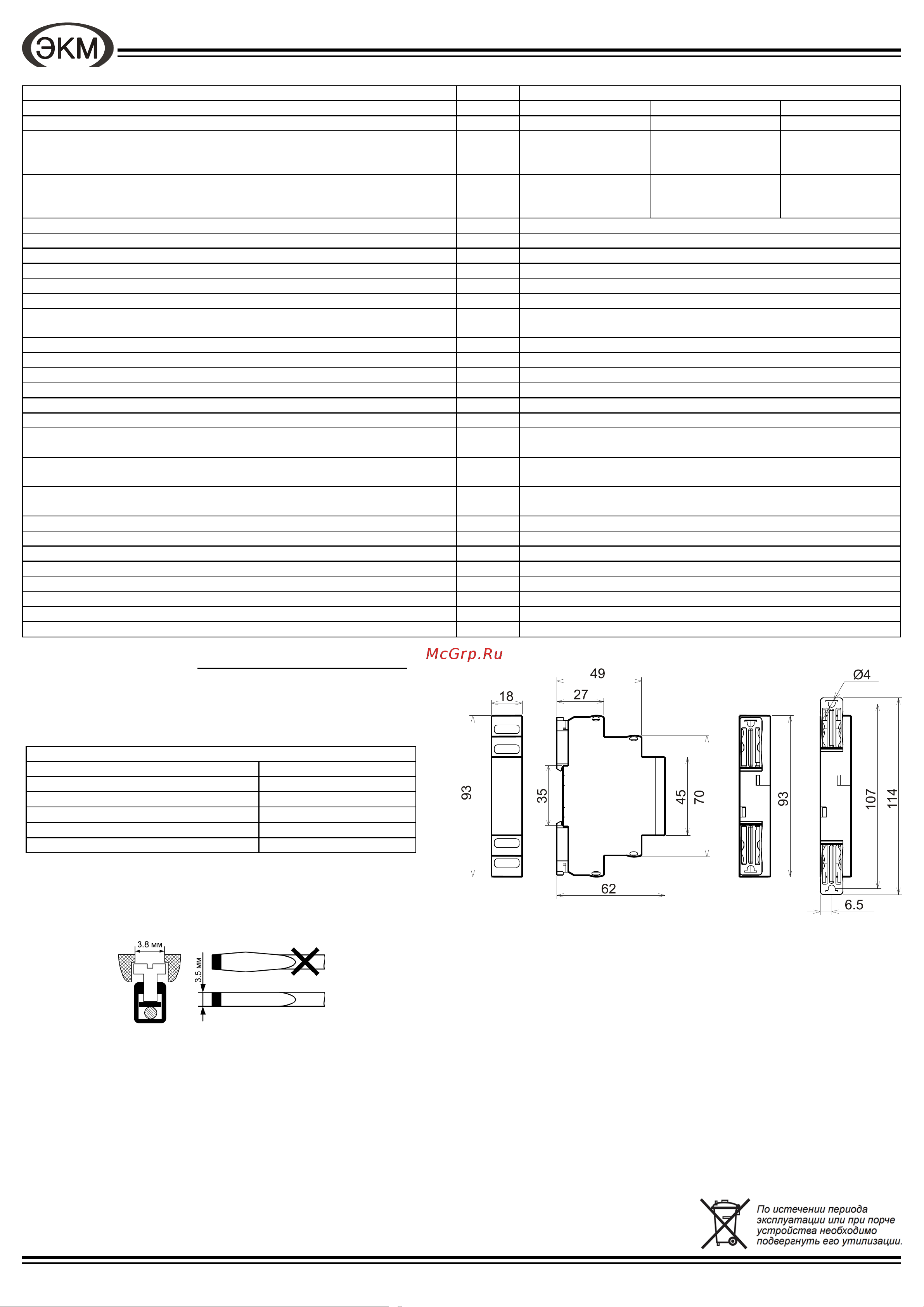

Габаритные размеры

Технические характеристики

Параметры Ед.изм. РКН-3-15-15

Напряжение питания фазное Uном, 50Гц В 58/100 127/220 230/400

Допустимые напряжения Uф max / Uф min В 90/40 190/85 330/130

Пороги перенапряжения «Uф>» В

61, 64, 67, 68, 69, 70,

71, 72, 73, 74

132, 137, 142, 145,

148, 151, 154, 157,

160, 163

240, 250, 260, 265,

270, 275, 280, 285,

290, 295

Пороги снижения напряжения «Uф<» В

42, 43, 44, 45, 46, 47,

48, 49, 52, 55

91, 94, 97, 100, 103,

106, 109, 112, 117,

122

165, 170, 175, 180,

185, 190, 195, 200,

210, 220

Погрешность порога срабатывания % Uном ±1.5

Ширина зоны «гистерезиса» порога срабатывания % Uном ± 2.5

Регулируемая задержка срабатывания с 0.1 - 10

Мощность, потребляемая от сети, не более ВА 4

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 8

Максимальное коммутируемое напряжение В 400 (АС1/2А)

Максимально коммутируемая мощность: АС250В 50Гц (АС1) / DC30В

(DC1)

ВА / Вт 2000 / 240

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50Гц - 1 мин.)

Механическая износостойкость, не менее циклов 10х10

Электрическая износостойкость, не менее циклов 100000

Количество и тип выходных контактов 2 переключающие группы

Диапазон рабочих температур (по исполнениям) °С -25...+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69

(без образования конденсата)

УХЛ4 или УХЛ2

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25 °С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 18 х 93 х 62

Масса кг 0.081

Таблица 2

Рис. 4

Код для заказа (EAN-13)

наименование артикул

РКН-3-15-15 AC230В/AC400B УХЛ4

4640016933945

РКН-3-15-15 АС230В/AC400В УХЛ2

4640016933952

РКН-3-15-15 AC127В/AC220B УХЛ4

4640016936144

РКН-3-15-15 AC58В/AC100B УХЛ4

4640016939725

РКН-3-15-15 AC58В/AC100B УХЛ2

4680019911236

Пример записи для заказа:

Реле контроля напряжения

РКН-3-15-15 АС230В/АС400В УХЛ4.

Где: РКН-3-15-15 - название изделия,

АС230В/АС400В - напряжение питания,

УХЛ4 - климатическое исполнение

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку

0,6*3,5мм

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления (указана на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде треугольного штампа с личным номером.

Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях корпуса изделия (или

нарушении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи____________________________________________________

(заполняется потребителем при оформлении претензии)

Не содержит драгоценные металлы
