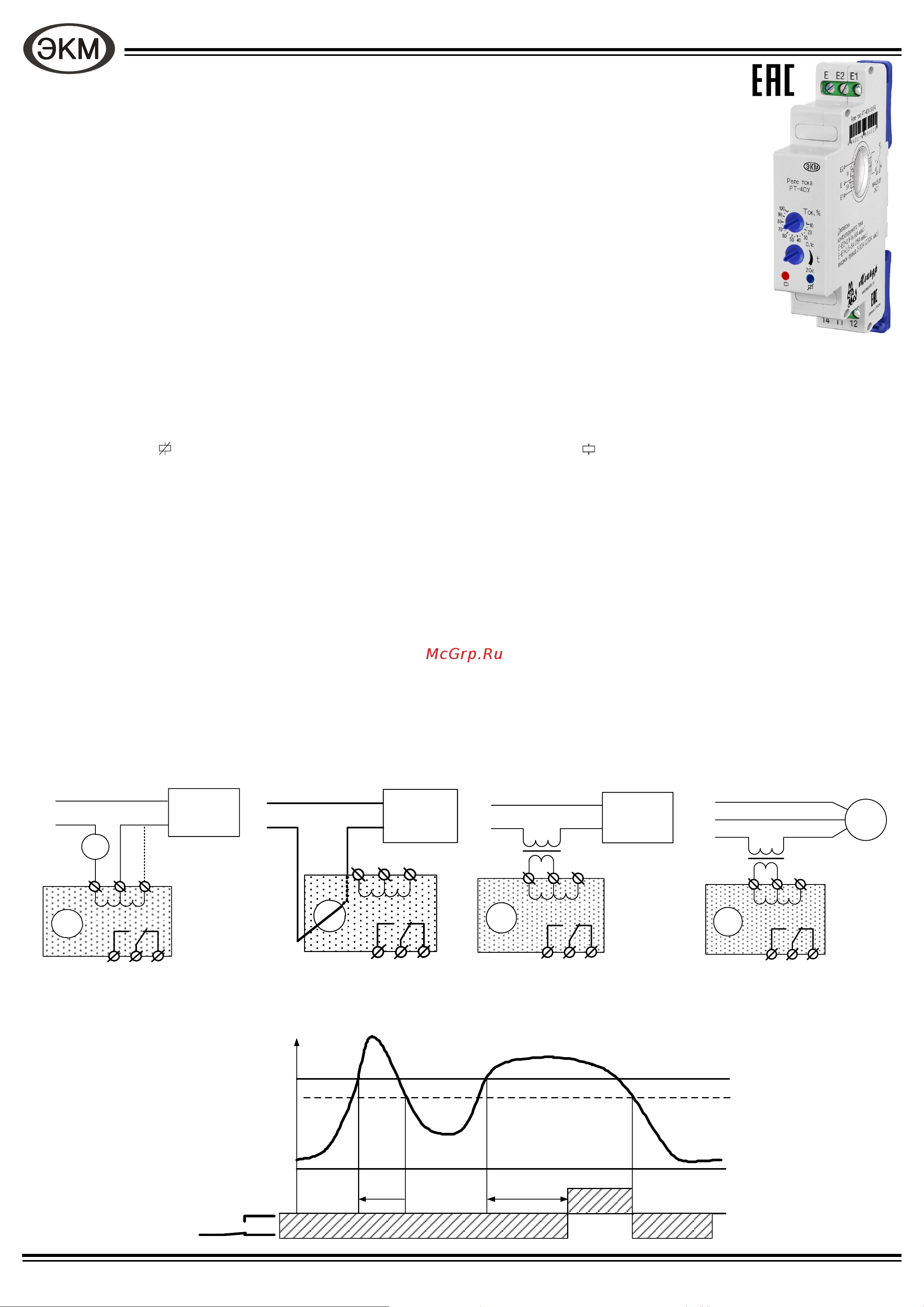

Меандр РТ-40У Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле тока РТ-40У (далее реле) предназначено для применения в схемах релейной защиты и автоматики

энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.

Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудова-

ния, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное

или повышенное потребление тока).

Конструкция

Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических

цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.

Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм

обеспечивает надёжный зажим проводов сечением 2.5мм

. На лицевой панели расположены синий индикатор наличия тока в кон-

тролируемой цепи « », красный индикатор состояния контактов встроенного реле « », регулятор времени срабатывания «t», ре-

гулятор порога срабатывания "Ток%". Габаритные размеры приведены на рис. 3.

Работа реле

Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь (рис. 1). Для диапазона тока

30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е1 для диапа-

зона 5А, к клеммам Е-Е2 для диапазона тока 1А. Для контроля тока в диапазоне 30А, провод с током пропускается через боковое

отверстие в корпусе прибора.

Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А. Варианты

схем подключения приведены на рис. 1. Диаграмма работы реле в режиме контроля максимального тока показана на рис. 2. Если

измеренное значение тока превысит установленное пороговое значение исполнительное реле включится после отсчёта установ-

ленной потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных

значений, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле

выключается без задержки.

Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диа-

пазона; - 1А, 5А или 30А.

Внимание! Положение контактов при поставке может быть произвольным, при первом срабатывании исходное

(выключенное) состояние контактов восстанавливается.

 Питание от контролируемого тока

 Три диапазона измерения тока (0.1-1А, 0.5-5А и 3-30А)

 Регулируемый порог срабатывания от 10 до 100% максимального значения тока

 Регулируемая задержка срабатывания исполнительного реле от 0.2с до 20с

 Встроенное исполнительное реле 16А/250В

 Корпус шириной 1 модуль (18мм)

МР 21.0315.01ПС V15.08.20

Рис. 2

Варианты схем подключения

Реле тока РТ-40У

ТУ 3425−003−31928807−2014

Т1

ХХ/5А

0,5...5A

Е E1 E2

РТ-40У

1114 12

Т1

Нагрузка

ХХ/5А

0,5...5A

Е E1 E2

РТ-40У

1114 12

Нагрузка

РТ-40У

1114 12

Е-Е 1 – 0,5...5 A

Е-Е 2 – 0,1...1 A

E1 E2

Рис. 1

Е E1 E2

РТ-40У

1114 12

Нагрузка

< Iнагр <30A

гистерезис

уст

мин
