ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Таблица

Рис. 3

Технические характеристики

Параметр Ед.изм. РТ-40У

Питание От контролируемого тока

Номинальная частота измеряемого тока Гц

45…65, 400*

Измерительная цепь:

- клеммы Е - E2

- клеммы Е - E1

- встроенный трансформатор тока (бесконтактный способ измерения)

0.1-1

0.5-5

3-30

Термическая устойчивость при 25°C длительностью не более 1 мин .:

- клеммы Е - E2 (1А)

- клеммы Е - E1 (5А)

- встроенный трансформатор тока (30А)

200

Регулировка порога срабатывания от максимального значения диапазона % 10 - 100

Погрешность установки порога срабатывания % 15

Погрешность измерения % 10

Гистерезис % 10

Регулируемая задержка срабатывания с 0.2 - 20

Максимальное коммутируемое напряжение В 400 (АС1/5А)

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 16

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 4000 / 480

Максимальное напряжение между цепями измерения и контактами реле В АС2000 (50 Гц - 1 мин.)

Потребляемая мощность, не более ВА 2

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Количество и тип контактов 1 переключающий бистабильный

Диапазон рабочих температур (по исполнениям) °C -25...+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °C -40...+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без об-

разования конденсата)

УХЛ4 или УХЛ2

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 18 х 93 х 63

Масса кг 0.095

* Спец.исполнение

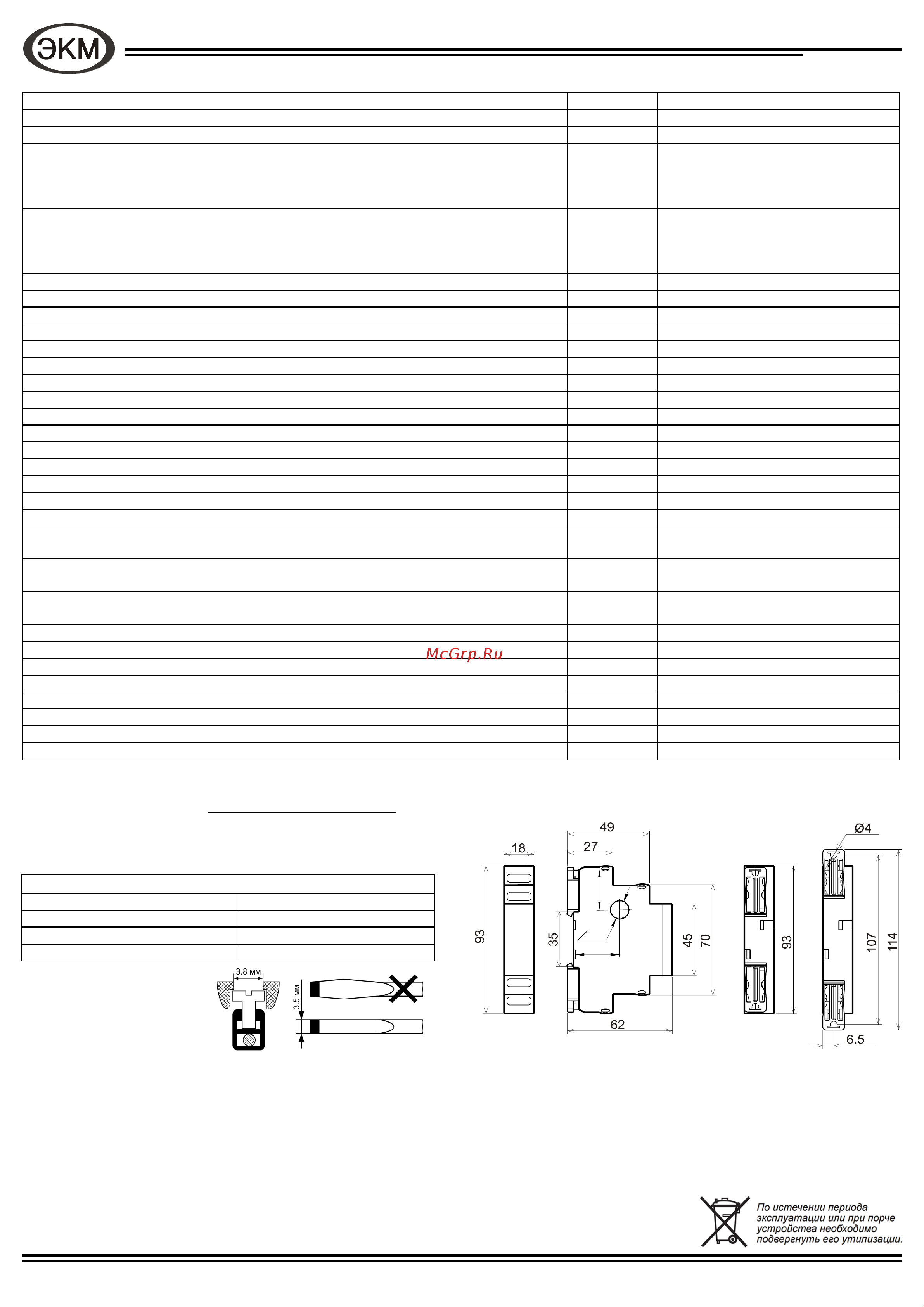

Габаритные размеры

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Код для заказа (EAN-13)

наименование артикул

РТ-40У УХЛ4 4640016934225

РТ-40У УХЛ2

4640016934218

РТ-40У 400Гц УХЛ4

4640016938018

Пример записи для заказа:

Реле тока РТ-40У УХЛ4

Где:

РТ- 40У -

название изделия,

УХЛ4 - климатическое исполнение.

O 13

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

Не содержит драгоценные металлы

Важно!

Момент затяжки

винтового соединения

должен составлять 0,4 Нм.

Следует использовать

отвертку 0,6*3,5мм

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить

невозможно, срок исчисляется с даты изготовления (указывается на упаковке).

Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях корпуса изделия (или

нарушении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи____________________________________________________

(заполняется потребителем при оформлении претензии)
