Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru

Таблица

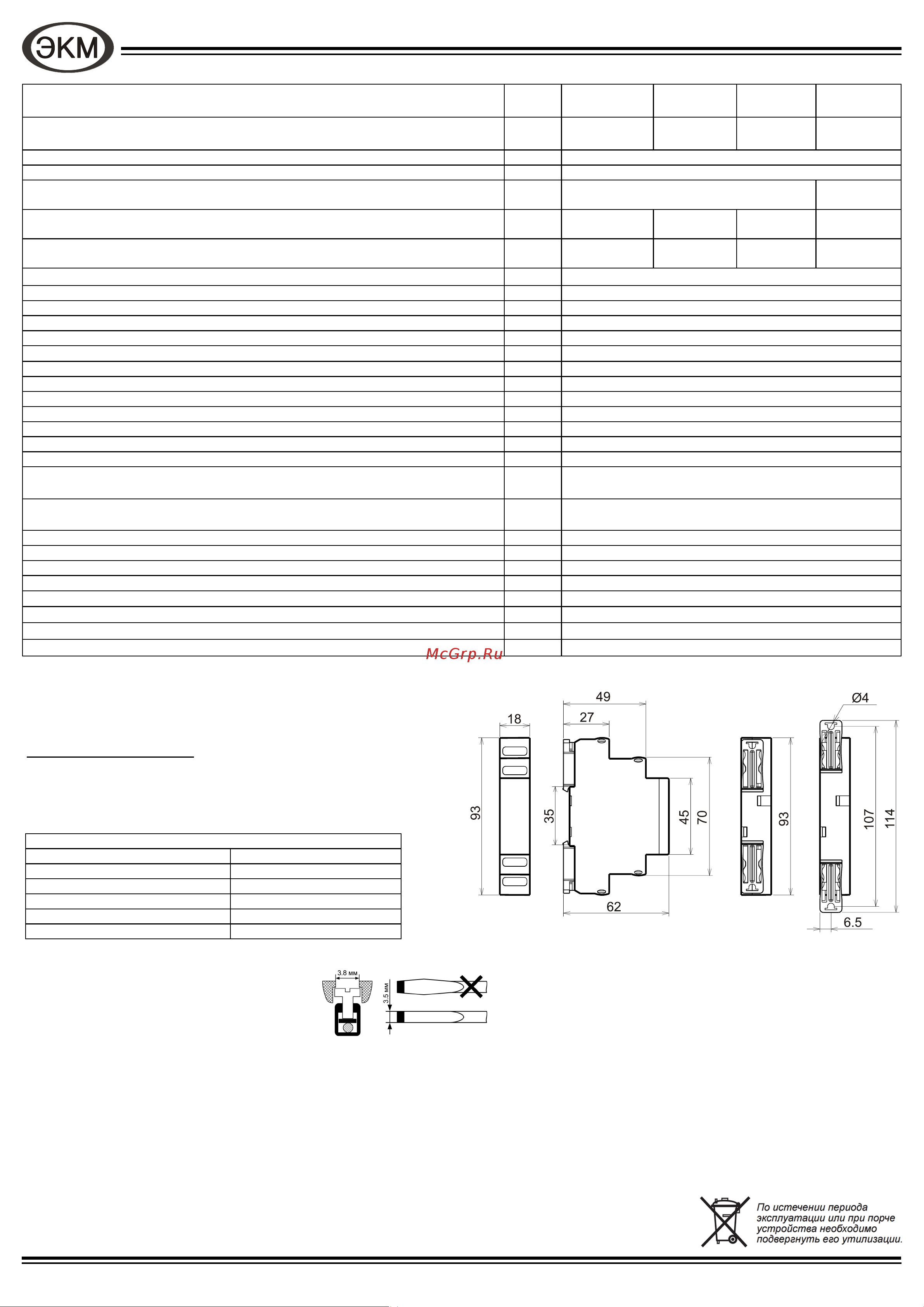

Габаритные размеры

Код для заказа (EAN-13)

наименование артикул

РКТ-1 АС230В УХЛ4

2000016935554

РКТ-1 AC400В УХЛ4

4680019911915

РКТ-1 DC24В УХЛ4

4640016931514

РКТ-2 АС100-265В УХЛ4

4680019911892

РКТ-2 АС100-265В УХЛ2

4680019911908

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Рис. 6

Технические характеристики

Параметр

Ед.

изм.

РКТ-1

АС230В

РКТ-1

АC400В

РКТ-1

DС24В

РКТ-2

АС100-265В

Диапазон напряжение питания В АС207-253 АC200-450 DC24±10% АС100-265

Потребляемая мощность, не более ВА 2

Входное сопротивление, Rш Ом 0.01 (диапазон 5А) / 0.05 (диапазон 1А)

Диапазон измерения тока A 0.1-1.0 или 0.5-5.0

0.2-2.0 или

1.0-10.0

Измерительная цепь

L1-E2 (1A)

L1-E1 (5A)

L1-E2 (1A)

L1-E1 (5A)

A2-E2 (1A)

A2-E1 (5A)

L1-E2 (2A)

L1-E1 (10A)

Длительная перегрузка по току А

L1-E2 (5)

L1-E1 (10)

L1-E2 (5)

L1-E1 (10)

A2-E2 (5)

A2-E1 (10)

L1-E2 (10)

L1-E1 (15)

Регулируемый порог срабатывания от максимального значения тока % 10-100

Погрешность установки порога срабатывания % 10

Гистерезис по отношению к пороговому значения % 5

Задержка включения, t вкл с 0.5 или 5

Регулируемая задержка срабатывания, t с 0.1-10

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1)

А 16

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 4000 / 480

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50 Гц - 1 мин.)

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Количество и тип контактов 1 переключающий

Диапазон рабочих температур (по исполнениям) °С -25...+55 (УХЛ4) / -40…+55 (УХЛ2) / -0…+55 (ТМ)

Температура хранения °С -40...+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99(IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2 (без образования конденсата)

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 18 х 93 х 62

Масса кг 0.08

Пример записи для заказа:

Реле РКТ-1 АС230В УХЛ4.

Где: РКТ-1 - название изделия,

АС230В - напряжение питания,

УХЛ4 - климатическое исполнение

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

Не содержит драгоценные металлы

Важно!

При установке на DIN-рейку обеспечить

зазор между соседними приборами

не менее 5 мм.

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку 0,6*3,5мм

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить невоз-

можно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии

не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-

шении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.
