Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru

Таблица

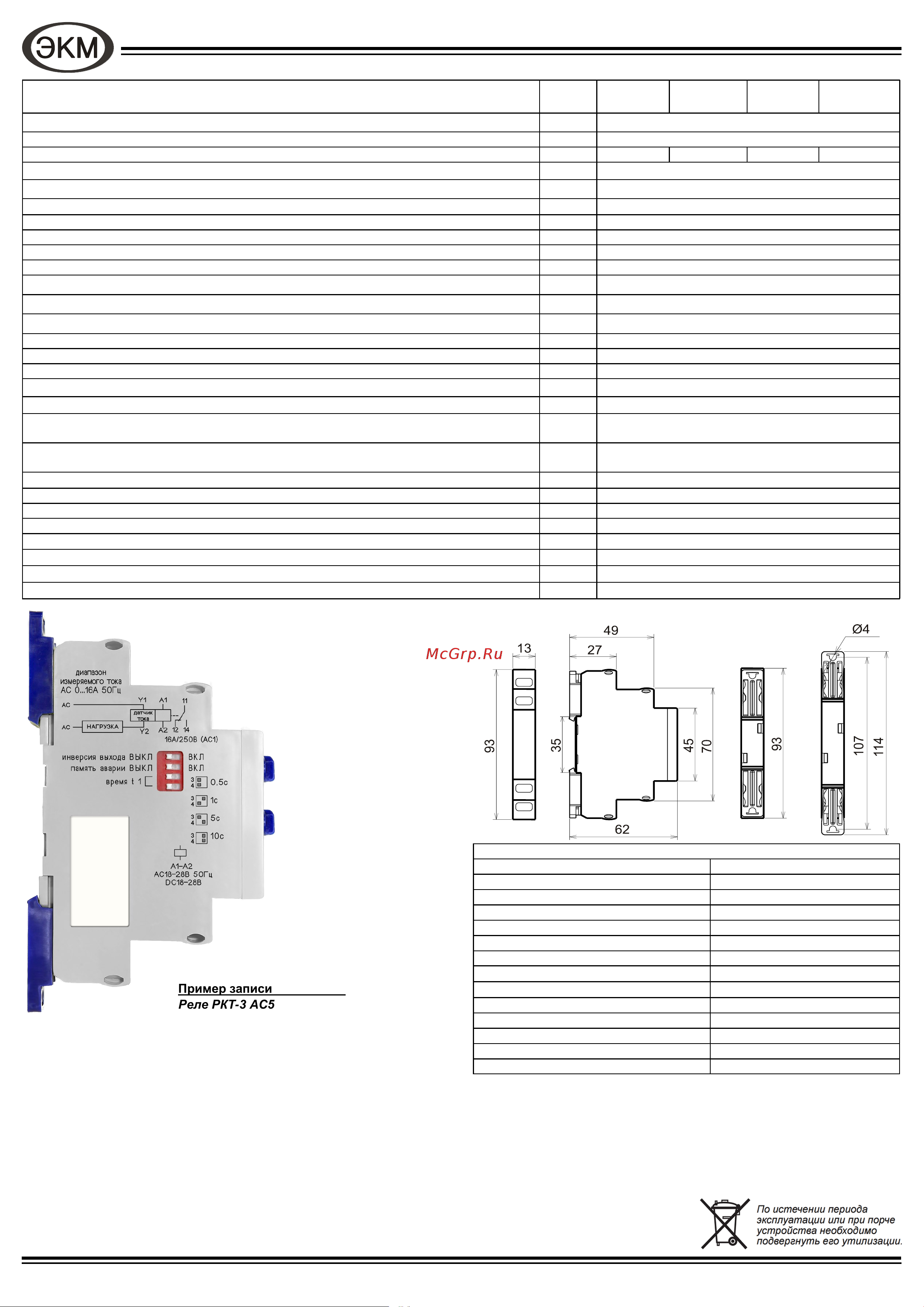

Габаритные размеры

Код для заказа

наименование артикул

РКТ-3 AC5А ACDC50-270В УХЛ4

2000016930047

РКТ-3 AC16А ACDC50-270В УХЛ4

2000016930054

РКТ-3 DC5А ACDC50-270В УХЛ4

2000016930061

РКТ-3 DC16А ACDC50-270В УХЛ4

2000016930078

РКТ-3 AC5А ACDC50-270В УХЛ2

2000016930085

РКТ-3 AC16А ACDC50-270В УХЛ2

2000016930092

РКТ-3 DC5А ACDC50-270В УХЛ2

2000016930108

РКТ-3 DC16А ACDC50-270В УХЛ2

2000016930115

РКТ-3 DC16A ACDC24В УХЛ4

2000016930535

РКТ-3 DC5А ACDC24В УХЛ4

2000016930597

РКТ-3 AC16А ACDC24В УХЛ4

2000016930603

РКТ-3 AC5А ACDC24В УХЛ4

2000016934359

РКТ-3 AC5А ACDC24В УХЛ2

2000016934366

Рис. 3

Технические характеристики

Параметр

Ед.

изм.

РКТ-3

AC5А

РКТ-3

AC16А

РКТ-3

DC5А

РКТ-3

DC16А

Напряжение питания (по исполнениям) В ACDC50-270В, ACDC24В

Потребляемая мощность, не более ВА 2

Диапазон контролируемого тока A АС(0,5...5) АС(1,6...16) DС(0,5...5) DС(1,6...16)

Цепь питания / Измерительная цепь A1-A2 / Y1-Y2

Перегрузка по току (длительность 100 мс), не более А 50

Регулируемый порог срабатывания от максимального значения тока % 10-100

Погрешность установки порога срабатывания % 10

Гистерезис по отношению к пороговому значению % 10

Фиксированная задержка включения «нечувствительности», t 1 с 0,5; 1; 5; 10

Регулируемая задержка срабатывания, t с 0.1; 1; 2; 4; 10

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 16

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 2000 / 240

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50 Гц - 1 мин.)

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Количество и тип контактов 1 НО

Диапазон рабочих температур (по исполнениям) °С -25...+55 (УХЛ4) / -40...+55 (УХЛ2)

Температура хранения °С -40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99

(IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99

(IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса кг 0.08

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Пример записи для заказа:

Реле РКТ-3 АС5А ACDC50-270В УХЛ4,

Где: РКТ-3 название изделия,

АС5А – диапазон измеряемого тока

ACDC50-270В – напряжение питания,

УХЛ4 – климатическое исполнение

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить невозможно,

срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии не

принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нарушении целостности

контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи____________________________________________________

(заполняется потребителем при оформлении претензии)

Не содержит драгоценные металлы
