6. Сборка. Зажим инструмента

ВНИМАНИЕ! Все операции по сборке, замене и регулировке производите только при

отключенном от сети изделии.

Снятие / установка пильного диска

На Вашем изделии установлен пильный диск только для тестирования работоспособности

оборудования. При необходимости установки диска, соответствующего предстоящей работе,

замените его.

Поднимите голову станка в верхнее положение, для чего прижмите ее вниз, извлеките стопор

21 и отпустите голову.

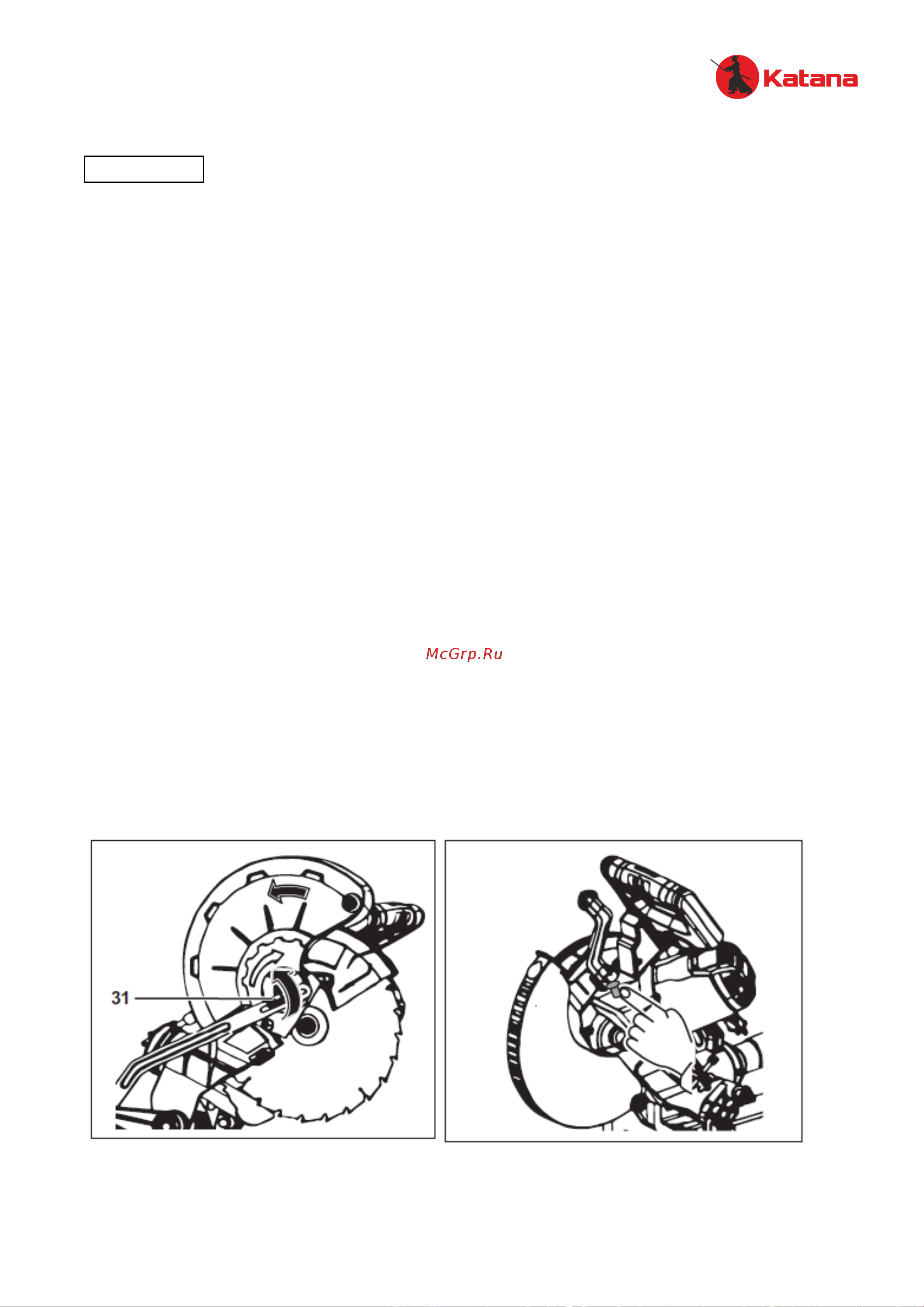

Ослабьте винт крышки 31, выкрутив его примерно на два оборота с помощью крестообразной

отвертки.

ПРИМЕЧАНИЕ! Не выкручивайте винт до конца.

Примечание! Направление вращения диска (указано на самом диске) должно совпадать с

направлением вращения шпинделя (указано на внутренней стороне корпуса диска).

Торцовочная пила оборудована соответствующей системой ограждения, которую нельзя

снять без помощи инструмента- верхний и нижний кожух.

Поднимите нижний защитный кожух 4, чтобы открылся винт фиксации пильного диска.

Зафиксируйте вал диска от проворачивания, для чего нажмите фиксатор 20, и шестигранным

ключом отверните винт крепления диска.

ПРИМЕЧАНИЕ! Винт диска с левой резьбой – выкручивайте его по часовой стрелке.

Снимите внешний фланец, пильный диск 18 и извлеките его из-под кожуха;
