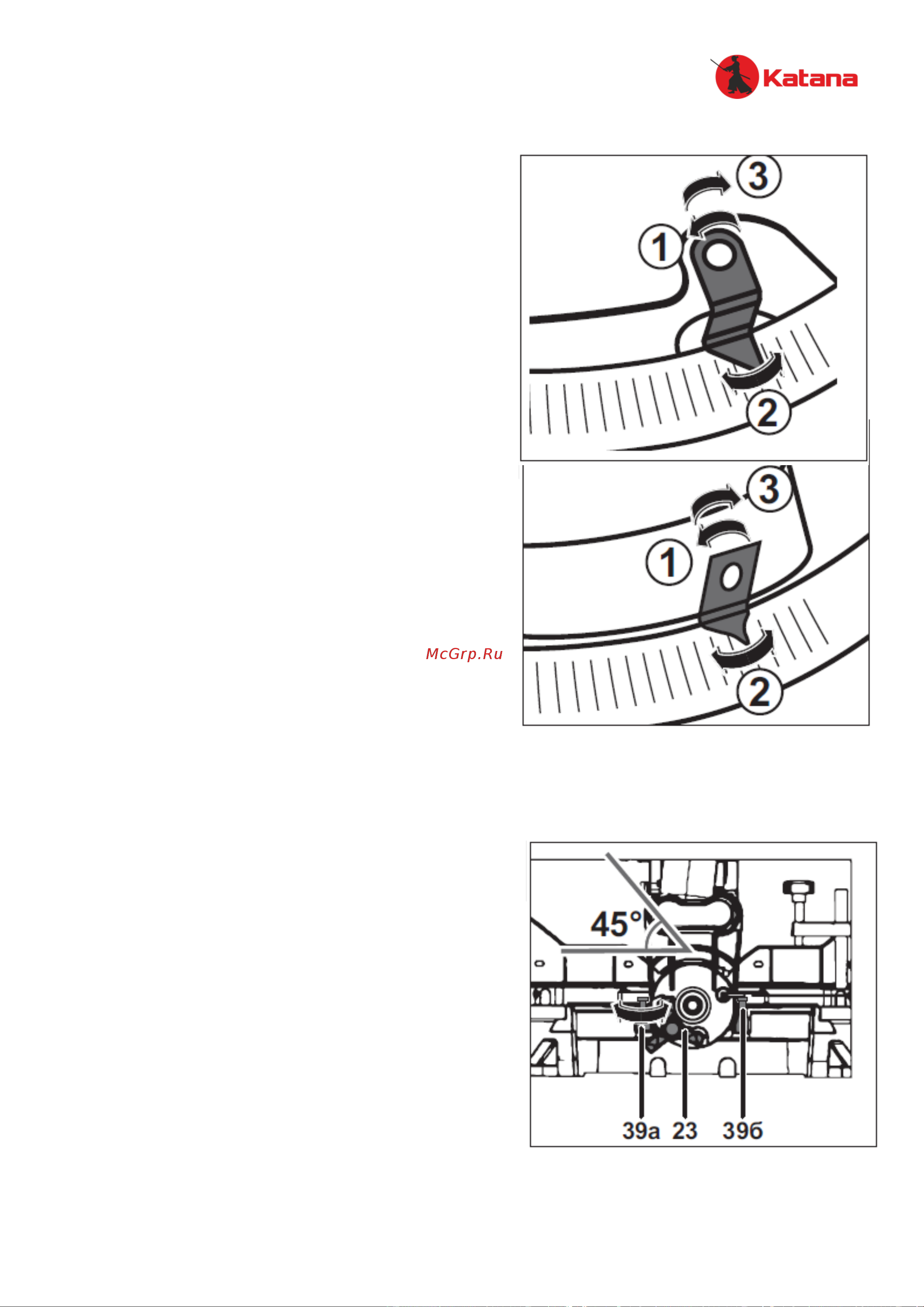

Юстировка указателя угла поворотного стола

Установите (см. раздел Подготовка к работе)

последовательно поворотный стол 25 под углами

0 и 45 (с фиксацией в каждом положения).

Сравните установленный угол с показаниями

указателя 35. При различии значений отпустите

винт крепления указателя, установите указатель в

правильное положение и затяните винт.

Юстировка указателя угла наклона головы

Установите (см. раздел Подготовка к работе)

последовательно голову под углами 0 и 45 (с

фиксацией в каждом положения). Сравните

установленный угол с показаниями указателя 36.

При различии значений отпустите винт крепления

указателя, установите указатель в правильное

положение и затяните винт.

Юстировка ограничителя угла наклонного пиления 45°

Ослабьте рукоятку 23 фиксации наклона головы,

приведите ее в крайнее левое и правое наклонное

положение. Ослабьте гайку фиксации

ограничительных винтов 39 и, используя угломер,

регулировкой винтов 39а и 39б соответственно,

обеспечьте наклон диска под углом 45

относительно поворотного стола 25. Затяните

стопорную гайку.
