Katana HD line MS2000 [15/30] Ограничение глубины резания

Комбинированное пиление

Комбинированное пиление – это процесс, при

котором пиление происходит одновременно под

косым и наклонным углами. Комбинированное

пиление может осуществляться под наклонными

углами от 45 до 90 влево и вправо и косыми

углами от 90 до 45 влево и вправо.

ВНИМАНИЕ! По окончании настройки всегда

фиксируйте изделие в заданных углах ручкой 23

фиксации наклона диска и винтом 7 поворотного

стола.

Зажим обрабатываемого изделия.

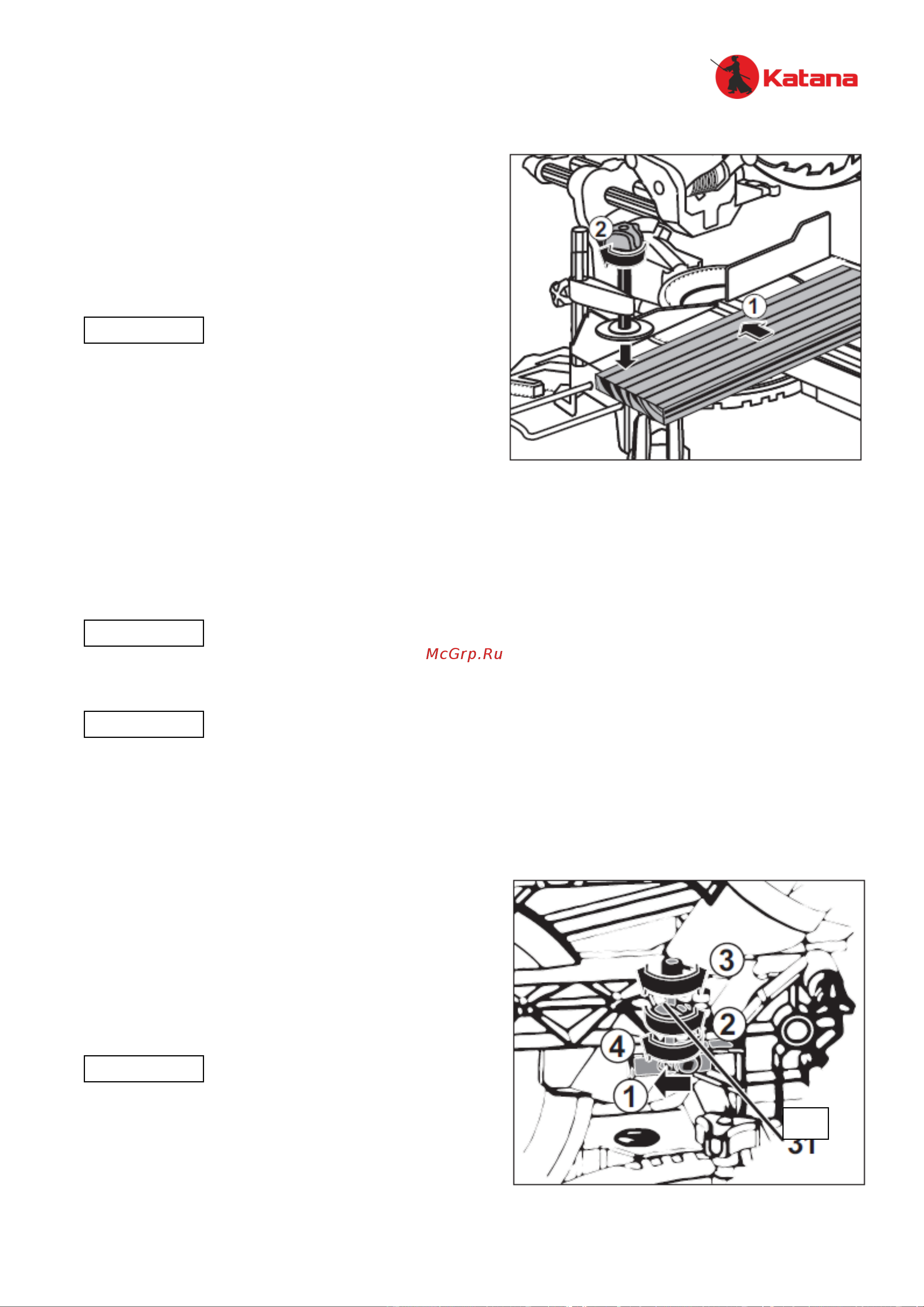

Фиксация заготовки струбциной

Для надежной фиксации заготовки при пилении используйте струбцину. Установите струбцину

13 в соответствии с размером и формой заготовки с правой или левой стороны от диска и

затяните фиксирующий винт так, чтобы заготовка была надёжно зафиксирована.

ВНИМАНИЕ! Всегда надежно закрепляйте заготовку струбциной. Отсутствие жесткой

фиксации заготовки при пилении может стать причиной повреждения изделия и порчи

заготовки, а также травм оператора.

ВНИМАНИЕ! Убедитесь в том, что изделие ничем не касается струбцины при опускании и

наклоне головы. Если изделие задевает струбцину, ее, возможно, следует перенести на

другую сторону стола.

Ограничение глубины резания

Глубину резания можно регулировать с помощью

винта 33. Для этого отпустите фиксирующую гайку

на винте. Вращением винта 33 по или против

часовой стрелки, установите необходимую

глубину резания. Зафиксируйте значение, затянув

гайку винта 33. Проверьте настройку, выполнив

пробное пиление на ненужной заготовке.

ВНИМАНИЕ! При пилении с ограничителем, из-за

конструктивных особенностей, глубина в начале

и в конце пропила (при протяжке) может

отличаться в пределах 5 мм.
