Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
8

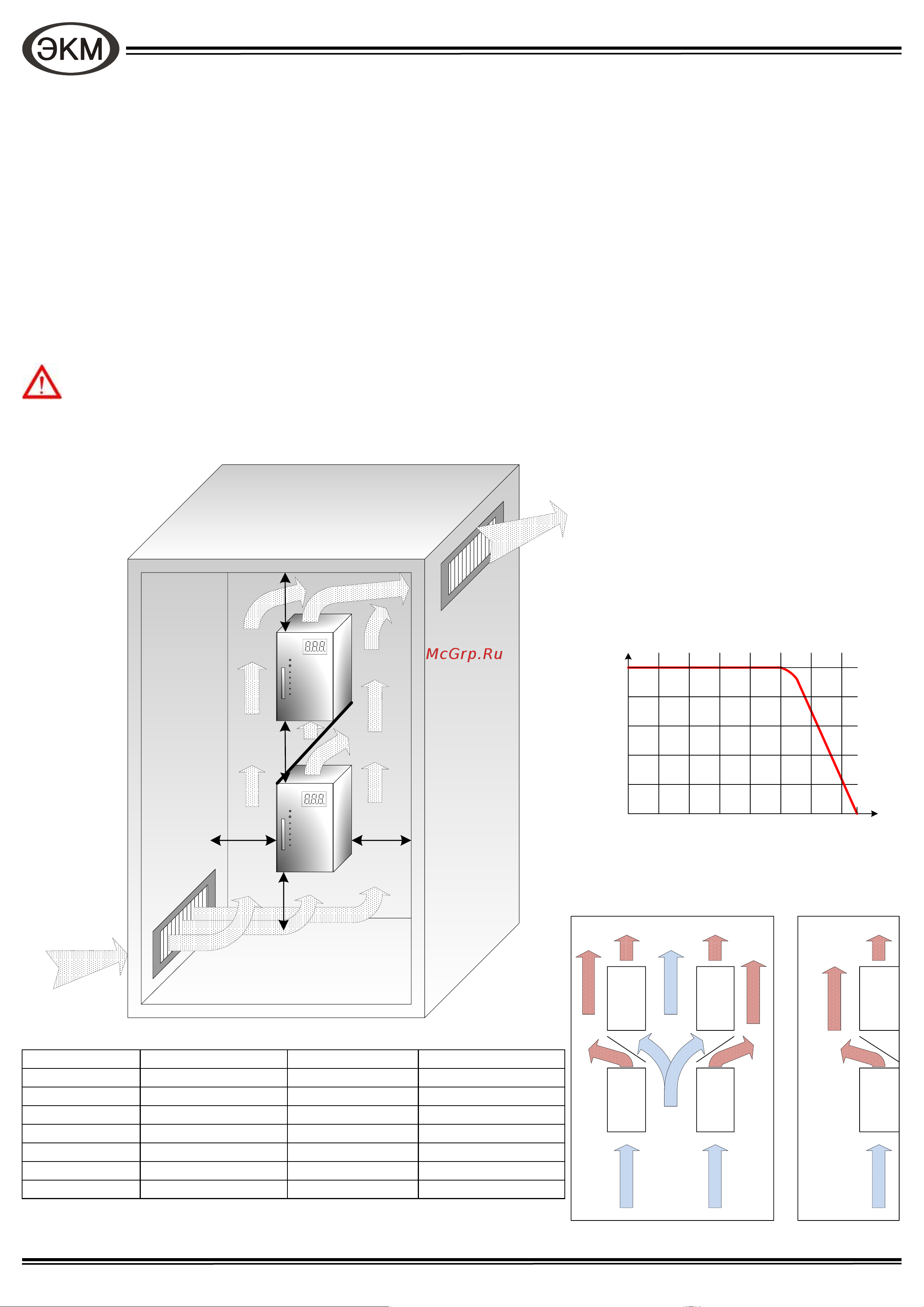

6 Рекомендации по монтажу
Устанавливайте регулятор вертикально на ровную плоскую поверхность. Габаритные размеры и разметка уста-
новочных отверстий приведены в Приложении 1.
Регулятор при работе может значительно нагреваться.
Во избежание перегрева и повреждения регулятора, следуйте рекомендациям по установке (см. рис. 9).
Для лучшего охлаждения радиатор должен свободно продуваться воздухом снизу вверх (в моделях с вентилято-
ром это важно!). Для обеспечения достаточной вентиляции следуйте рекомендациям:
- Сверху над корпусом регулятора должно быть не менее 10см свободного пространства.
- Снизу под корпусом регулятора должно быть не менее 10см свободного пространства.
- Сбоку от корпуса регулятора должно быть не менее 5см свободного пространства.
- При установке регуляторов друг над другом между ними должно быть не менее 15см свободного пространства
и дополнительно установлен дефлектор для отвода горячего воздуха (см. рис. 11).
- При установке регуляторов в шкаф, необходимо предусмотреть вентиляцию шкафа.
- Если естественной конвекции недостаточно, шкаф должен быть оборудован вентиляторами.
- Не устанавливайте регулятор рядом с нагревателями или в зонах повышенной температуры.
- Не устанавливайте регулятор рядом с источниками электромагнитных излучений.
ВНИМАНИЕ; при повы шении температуры окружающей среды умень шается максимальная допустимая
мощность нагрузки регулятора (см. рис. 10).
Формула для расчёта тепловыделения
тиристорного регулятора ТРМ-3М;
P = 4.5 x I,
где; I – действующее значения тока че-
рез нагрузку (А), P – мощность, рассеи-
ваемая на радиаторе (Вт)
55
t,°С
50403020
-20
0 10
-40
50
60
70
80
90
100
P, %
Зависимость максимальной
допустимой мощности от
окружающей температуры
Рис. 10
Рис. 9
Требования по установке регуляторов ТРМ в шкаф для обеспечения
достаточного охлаждения
5 см
5 см
10 см
15 см
10 см
Поток
воздуха для
охлаждения
Поток
нагретого
воздуха
ТРМ
ТРМ
Рис. 11
ТРМ ТРМ
ТРМТРМ
ТРМ
ТРМ
Примеры расположения дефлекторов для
отвода горячего воздуха
Ток нагрузки, А Тепловыделение, Вт Ток нагрузки, А Тепловыделение, Вт
30 135 180 810
45 202,5 230 1035
60 270 300 1350
80 360 380 1710
100 450 450 2025
125 562,5 580 2610
150 675 720 3240
