Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
3
1 Применение тиристорных регуляторов
Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности
ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволя-
ет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения
внешнего ручного управления или внешней корректировки установленных параметров управления.
Области применения: металлургия, пищевая промы шленность, сушка, экструзия, термообработка и
плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а так же от любого устройства
управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры.
Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.
2 Принцип работы
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или
закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше
тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает
ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.
3 Способы регулировки мощности ТРМ-3М
В ТРМ-3М реализовано пять способов регулировки мощности.
ВНИМАНИЕ! Тиристорные регуляторы не предназначены для работы с постоянным током!

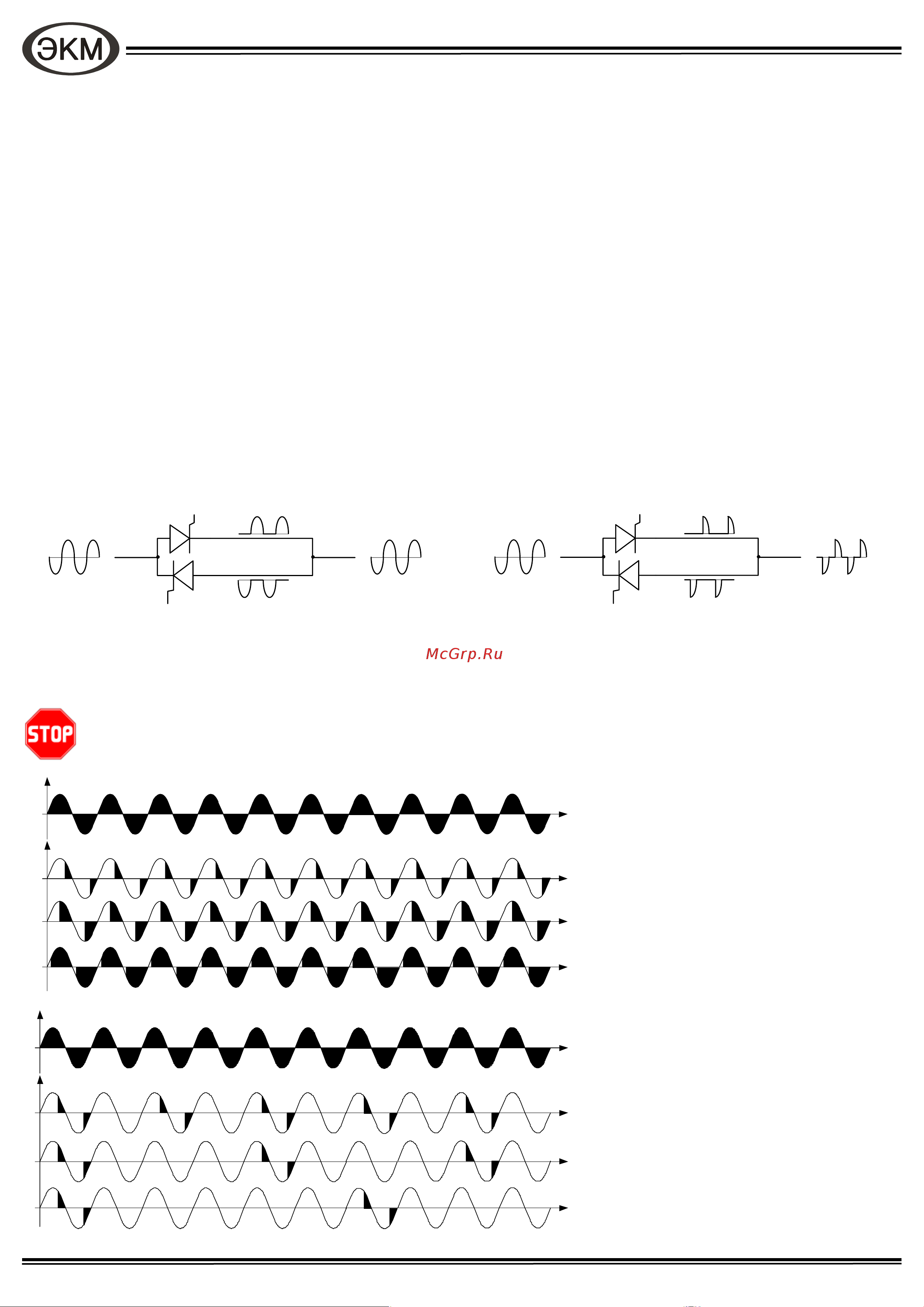

3.1 Изменением фазового угла
(фазы) открывания тиристора
Регулировка мощности измене-
нием угла (фазы) открывания тири-
стора
(Phase Angle) – мощность в
нагрузке пропорциональна време-
ни открытого состояния тиристора
внутри полупериода сетевого
напряжения.
Имеется функция линеариза-
ции. Она позволяет линейно изме-
нять напряжение или U
2
(мощность
при постоянном сопротивлении
нагрузки) на нагрузке.
Управление
Сеть Нагрузка
Управление
В режиме максимальной мощности (тиристоры откры-
ты полностью) работа тиристорного блока выглядит так:
В режиме 50% мощности (тиристоры открыты на се-
редине полупериода) работа тиристорного блока выгля-
дит так (режим Phase Angle):
Управление
Сеть Нагрузка
Управление
U
U
t
t
t
t
P = 80%
Входное напряжение
P = 50%
P = 20%
Выходное напряжение
U
U
t
Входное напряжение
Выходное напряжение
t
P = 3 %
t
P = 1.5 %
t
P = 1 %
Все трехфазные регуляторы
имеют диапазон регулирования от
1%.
Рис. 1
