StarLine E96v2 – StarLine E96v2
Инструкция по установке – 102

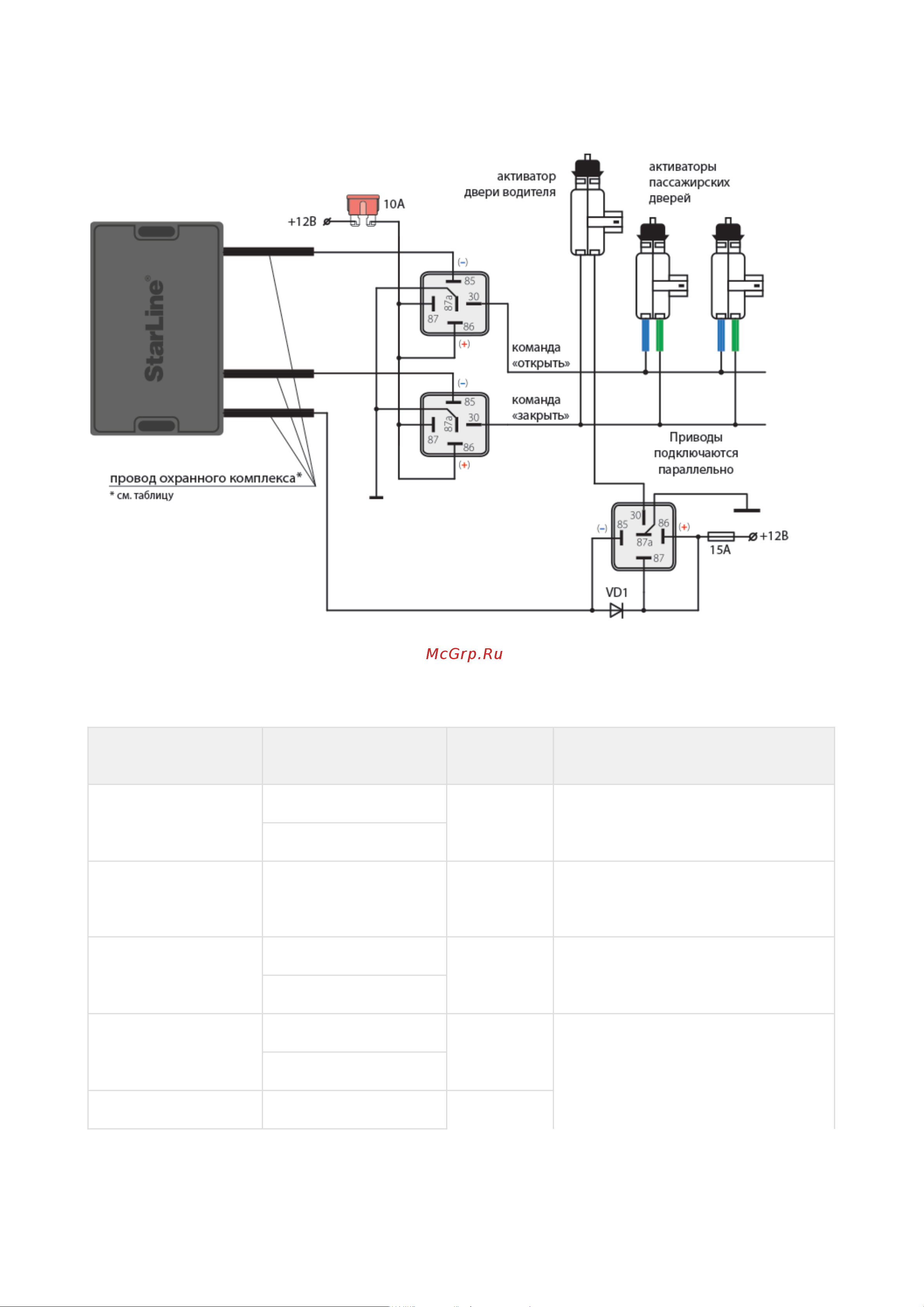

Схема подключения к двухпроводным приводам системы запирания для последовательного
отпирания замков дверей для охранных комплексов StarLine Е96/Е66, S96/S66, B96/B66, M96,
X96(v2)
Таблица 4. Аналоговое подключение системы центрального запирания
Охранный
комплекс
Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) оранжево-синий XS2
оранжево-зеленый
М96 — — выберите два свободных канала и
назначьте на них функции «ЦЗ
открыть все двери» и «ЦЗ закрыть»
А96/А66 синий Х1
зеленый
В96/В66 синий Х1
зеленый
D96/D66 синий Х1
