Starline E96 v2 BT ECO 2CAN+4LIN [123/221] Схема подключения

StarLine E96v2 – StarLine E96v2

Инструкция по установке – 123

с основным блоком. Если связь не установлена, то двигатель будет блокироваться при каждом начале

движения.

Подключение к цепям питания +12В.

Этот тип подключение рекомендуется для использования в качестве сервисного реле.

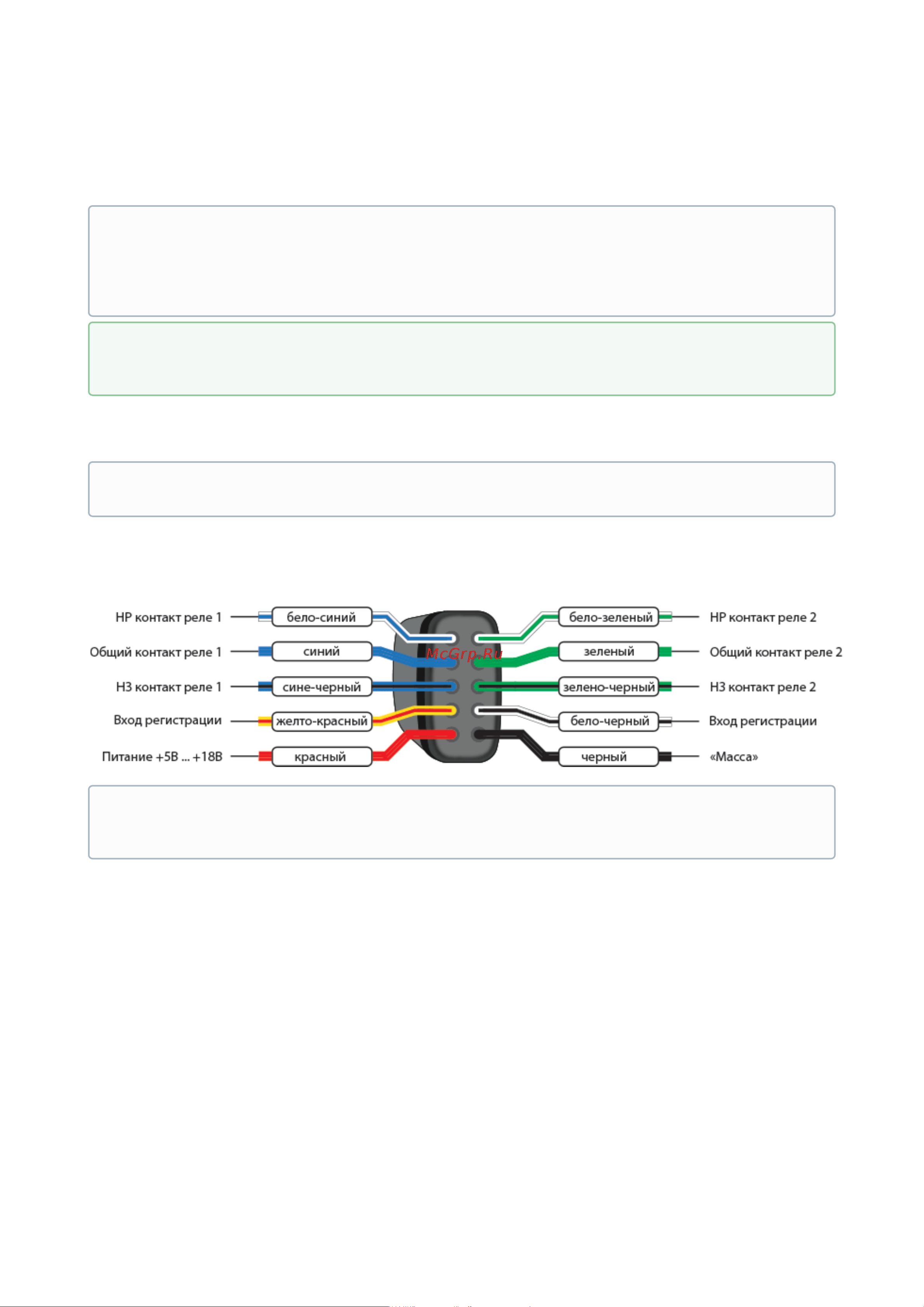

8.4.12.6 Схема подключения

После подключения реле зарегистрируйте его в охранный комплекс:

Отключите питание от микрореле.

Соедините между собой бело-черный и желто-красный провода.

Нажмите сервисную кнопку 7 раз.

Включите зажигание.

Последуют 7 световых сигналов на сервисной кнопке и сирены, означающих вход в режим

регистрации.

Подайте питание на микрореле.

Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода на

сервисной кнопке и сирены.

Разомкните бело-черный и желто-красный провода.

Для блокировки двигателя при потере связи с основным блоком функция «Блокировка

двигателя №1» и«Блокировка двигателя №2» должна быть назначена на канал. В случае

реализации блокировки через гибкую логику— при потере связи двигатель блокироваться не

будет.

Функция доступна для версии ПО 1.2.0 и выше цифрового микрореле и 2.17.4 и выше охранного

комплекса StarLine.

Назначьте на каналы микрореле необходимые функции в приложении StarLine Мастер.

При параллельном соединении двух контактных групп обоих реле максимально допустимый

ток будет не более 1А.
