StarLine E96v2 – StarLine E96v2
Инструкция по установке – 105
8.4.7 Подключение концевых выключателей
Выполните подключение в соответствии с общей схемой подключения.
В некоторых автомобилей штатная система охраны «опрашивает» состояние концевых выключателей,
для исключения ложных срабатываний в этом случае, используйте диодную развязку.

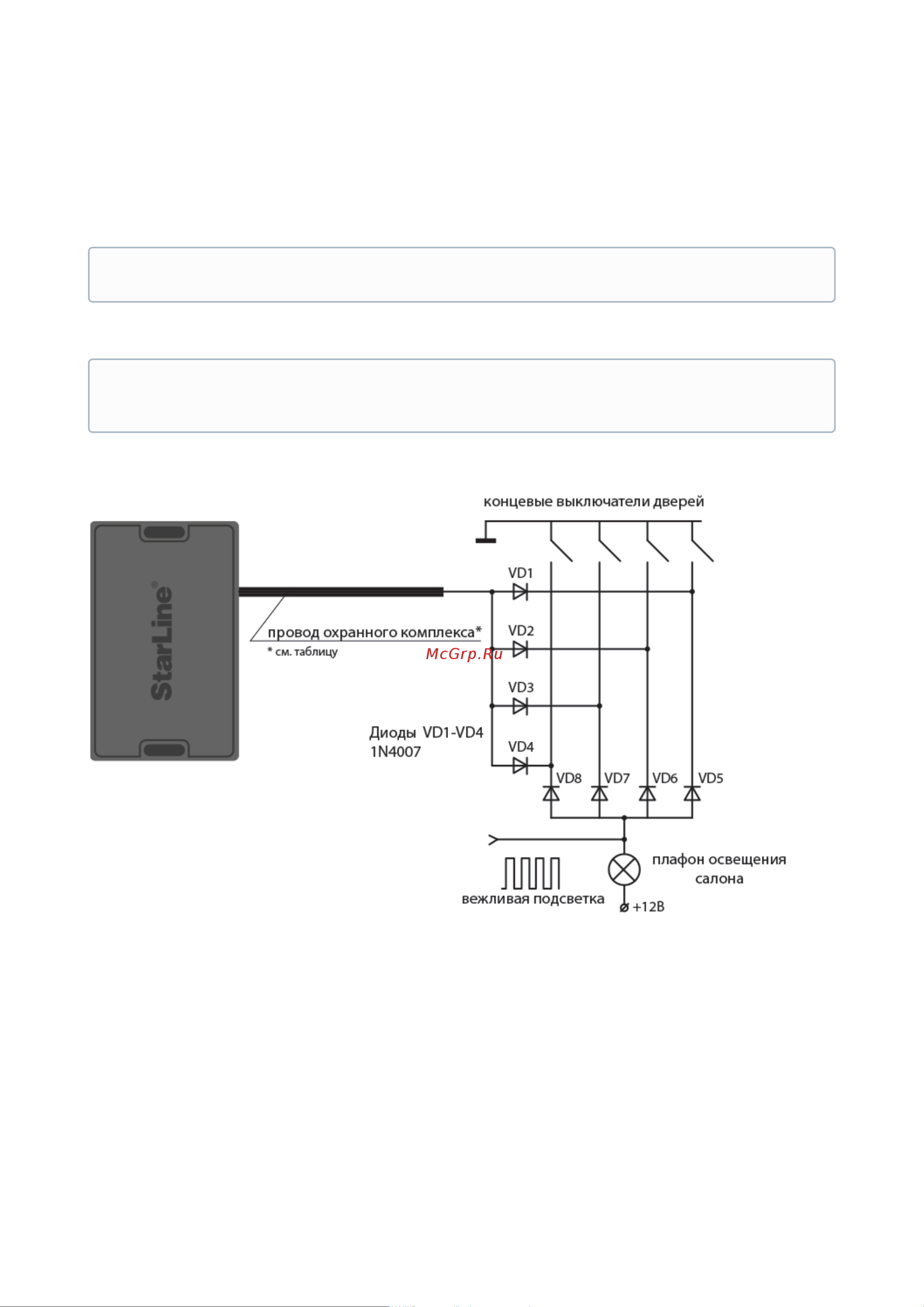

Схема светодиодной развязки для концевых выключателей отрицательной полярности
Если штатный концевой выключатель отсутствует, то необходимо его установить.
Диоды VD5...VD8 должны быть рассчитаны на соответствующий ток, который определяется
количеством и мощностью ламп освещения салона.
