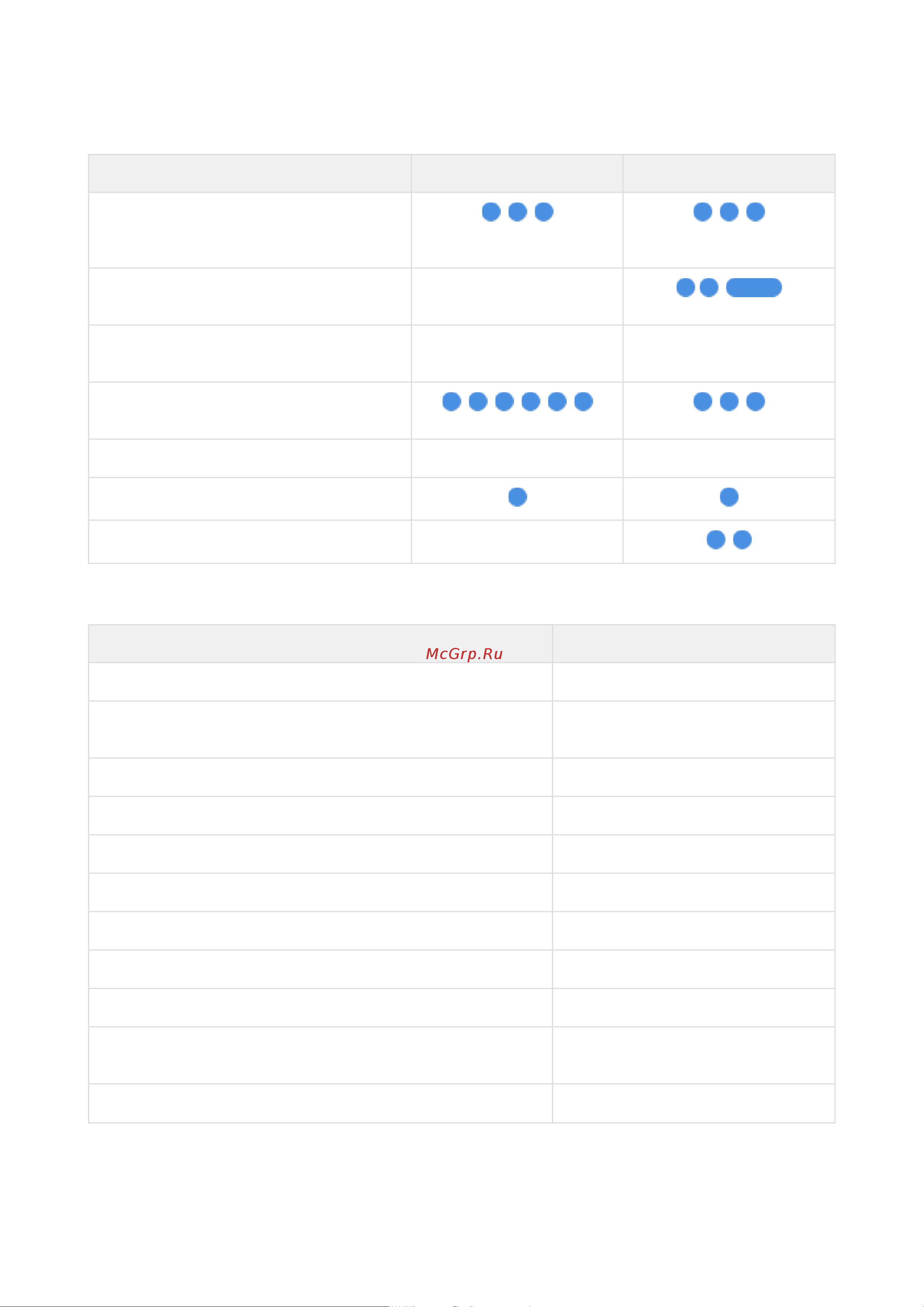

Starline E96 v2 BT ECO 2CAN+4LIN [22/221] Индикация светодиода
![Starline E96 v2 BT ECO 2CAN+4LIN [22/221] Индикация светодиода](/views2/1835355/page22/bg16.png)
StarLine E96v2 – StarLine E96v2
Инструкция по эксплуатации – 22
Событие Световые сигналы Звуковые сигналы
Выключение охраны(за цикл охраны
была нарушена одна из зон)
Выключение охраны с отключением
режима «Свободные руки»
—
Тревога 30секунд 30секунд
Тревога предупредительного уровня
Паника 10секунд 10секунд
Открытие багажника
Выключение режима «Антиограбление» —
6.5.3 Индикация светодиода
Состояние комплекса Светодиод
Снято с охраны не горит
Снято с охраны с включенным зажиганием и нарушением
одной из зон (двери, капот, багажник)
1раз в 5секунд
В охране 1раз в секунду
В охране с включенным режимом «Свободные руки» 2раза в секунду
Двигатель работает горит постоянно
Сервисный режим не горит
Включена функция «Запрет поездки» не горит
Включен режим «Антиограбление» 10раз в секунду
Код экстренного выключения охраны введен неверно 4раза
Ввод кода экстренного выключения охраны заблокирован на
15 минут
5раз
Код экстренного выключения охраны введен верно 2раза
