![Starline E96 v2 BT ECO 2CAN+4LIN [110/221] Подключение стояночного тормоза](/img/pdf.png)
Starline E96 v2 BT ECO 2CAN+4LIN [110/221] Подключение стояночного тормоза
![Starline E96 v2 BT ECO 2CAN+4LIN [110/221] Подключение стояночного тормоза](/views2/1835355/page110/bg6e.png)
StarLine E96v2 – StarLine E96v2
Инструкция по установке – 110
Охранный
комплекс
Канал (по
умолчанию)
Разъем Примечание
AS96 (v2) — выберите свободный канал и
назначьте на него функцию
«Концевой выключатель педали
тормоза»
8.4.8.2 Подключение стояночного тормоза

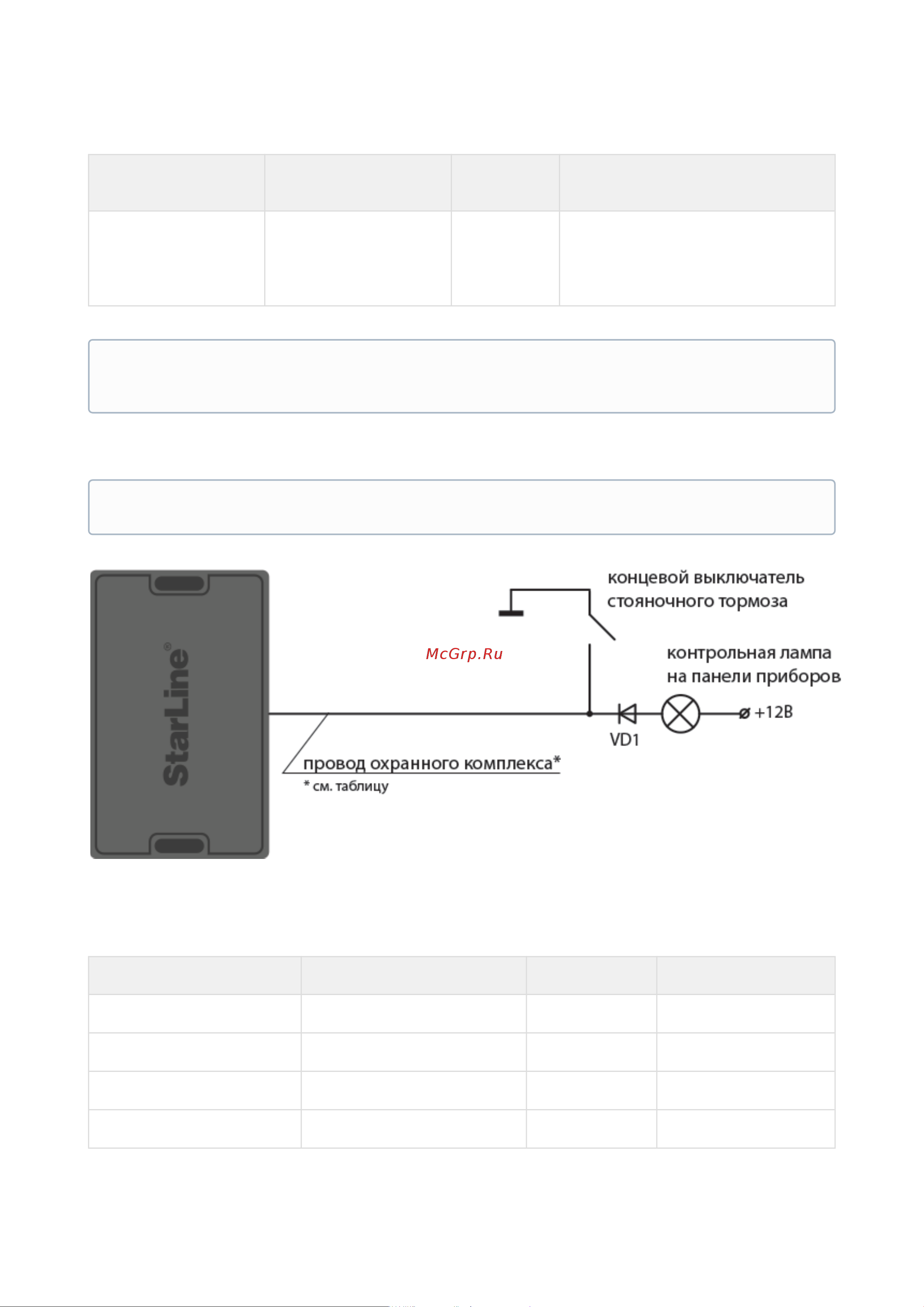

Схема подключения стояночного тормоза
Таблица 10. Подключение стояночного тормоза
Охранный комплекс Канал (по умолчанию) Разъем Примечание
Х96 (v2) сине-красный XS2
М96 зеленый XS1
А96/А66 сине-красный Х3
В96/В66 сине-красный Х3
Если канал не используется, то установите для него значение «Функция не назначена» в
программе StarLine Мастер или подключите его на «массу»
Установите диод в разрыв штатного провода стояночного тормоза как показано на схеме.
