8.4.15 Подключение предпускового подогревателя
8.4.15.1 Подключение предпускового подогревателя Webasto
В приложении StarLine Master запрограммируйте на розовый провод функцию«Управление
предпусковым подогревателем Webasto по цифровой шине», на серо-черный —
функцию«Контроль запуска предпускового подогревателя Webasto по цифровой шине».
На вкладке «Запуск двигателя» в разделе«Предпусковой подогреватель» установите«галочку»
для параметра«Разрешение предпускового подогревателя». Для параметра«Тип запуска
предпускового подогревателя» выберите«Webasto по цифровой шине».
Выполните подключение в соответствии со схемой.

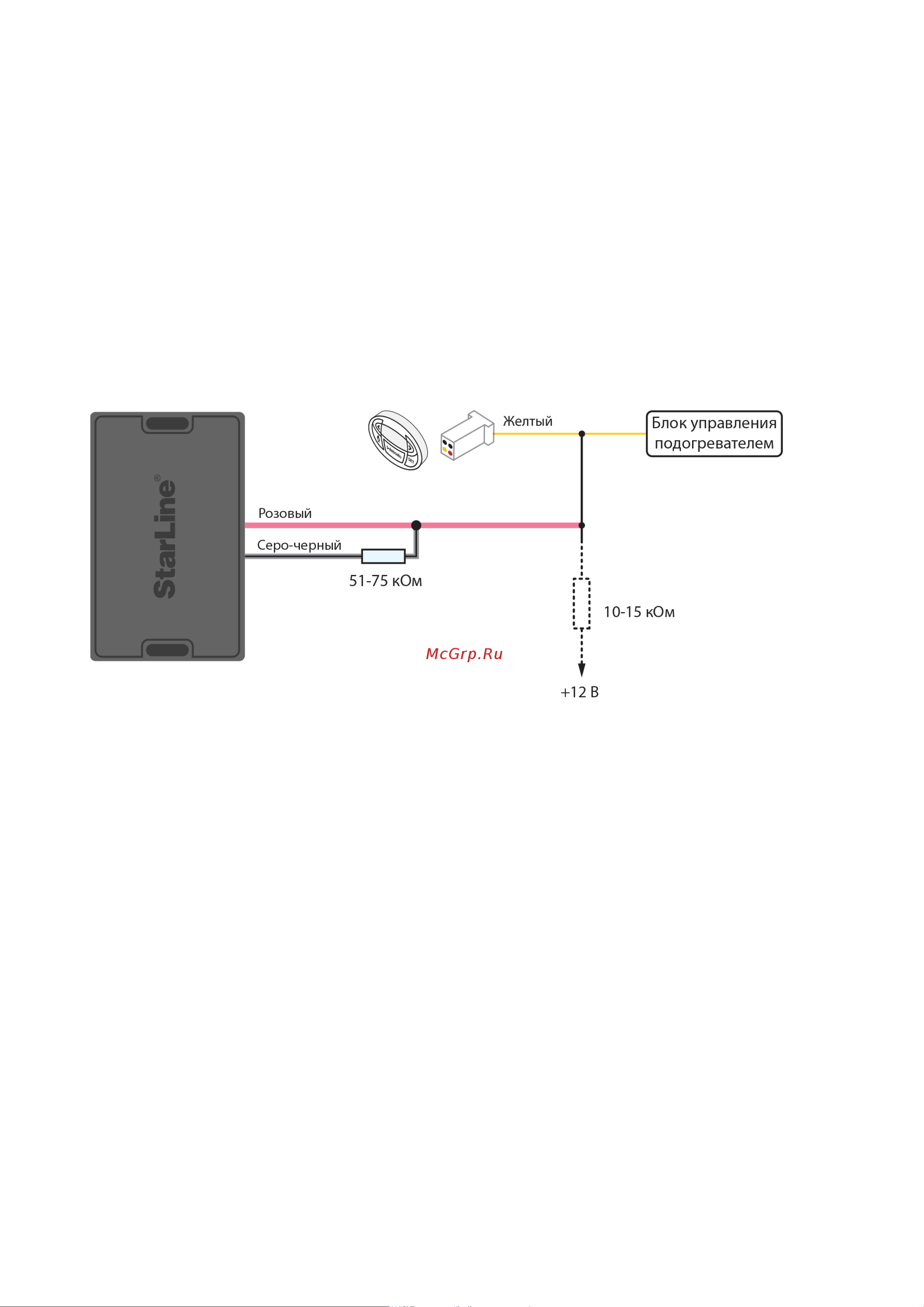

Схема подключения предпускового подогревателя Webasto для охранных комплексов Х96
(v2),А96/А66,В96/B66,D96/D66,Е96/Е66,S96/S66,AS96 (v2)
8.4.15.2 Подключение предпускового подогревателя Eberspacher
В приложении StarLine Master запрограммируйте на розовый провод функцию «Управление
предпусковым подогревателемEberspacher по цифровой шине».
На вкладке «Запуск двигателя» в разделе«Предпусковой подогреватель» установите«галочку» для
параметра«Разрешение предпускового подогревателя». Для параметра«Тип запуска предпускового
подогревателя» выберите«Eberspacher по цифровой шине».
Выполните подключение в соответствии со схемой.
