Инструкция по эксплуатации
25

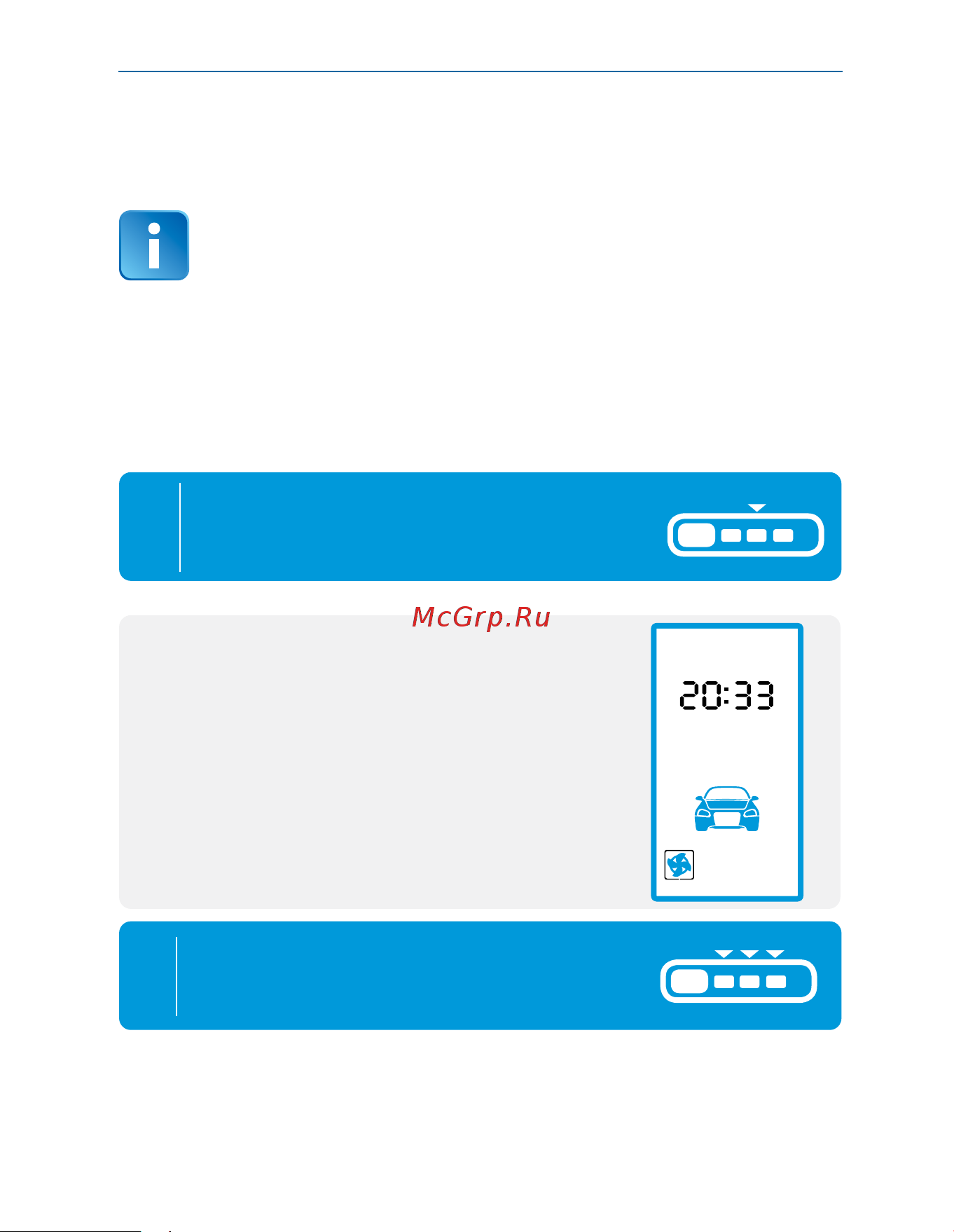

Программирование режимов работы
курсорным способом
Отдельные режимы работы комплекса, а также некоторые
специальные функции программируются (включаются или
выключаются) курсорным способом. Включенное состояние
какого-либо из режимов подтверждается постоянной
подсветкой соответствующей иконки в нижней части дисплея
брелка.
Программирование возможно как при включенном режиме
охраны, так и при выключенном.
Для программирования выполните следующие действия:
1
в нижней части экрана мигает первая
слева иконка:
Нажмите и удерживайте кнопку 3
до момента, когда прозвучат два сигнала
(сначала мелодичный, затем короткий):
брелок
2
короткими нажатиями на кнопки
2 (влево) или 3, 4 (вправо) переместите
мигающий курсор на нужную иконку.
