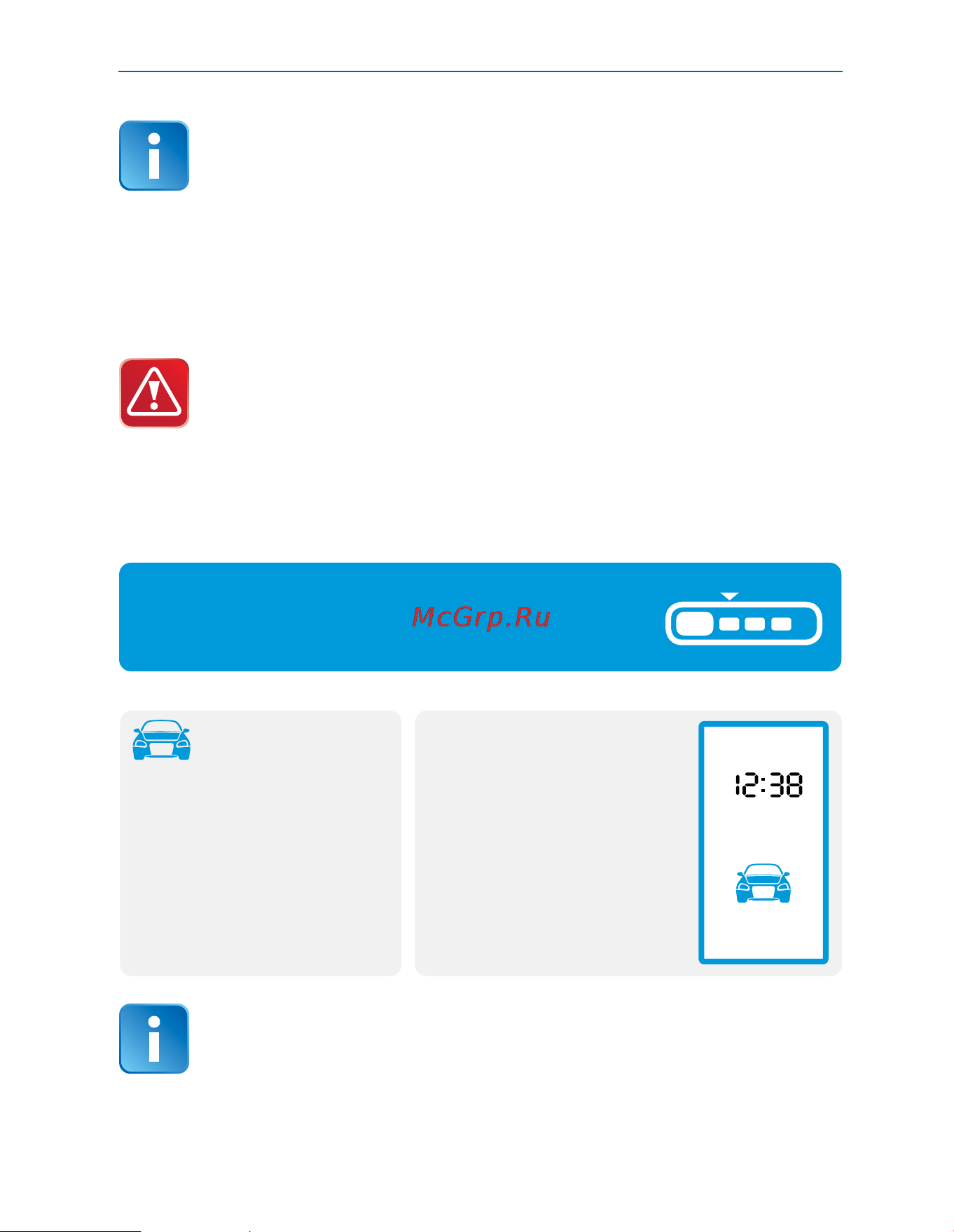

Инструкция по эксплуатации
39
Если режим двухшагового выключения блокировок
двигателя выключен (функция 10, таб. №1), то двигатель будет
разблокирован одновременно с выключением охраны.
Если данный режим включен, то для разблокировки двигателя
откройте дверь и введите код экстренного выключения
охраны (см. стр. 79). Если код введен верно, последует
2 сигнала сирены и 2 световых сигнала. Блокировка
двигателя будет выключена.
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков
(см. «Самодиагностика при выключении охраны», стр. 43).
Выключение охраны
без звуковых сигналов подтверждения
Нажмите на брелке кнопку 2 сначала
длительно (до появления звукового
сигнала), а затем коротко:
брелокавтомобиль
• последует 2 световых
сигнала;
• погаснет светодиодный
индикатор;
• откроются замки
дверей.
• прозвучит 2 сигнала;
• появится индикация
выключенного режима
охраны.
Если режим двухшагового выключения блокировок
двигателя выключен (функция 10, таб. №1), то двигатель будет
разблокирован одновременно с выключением охраны.
Если данный режим включен, то для разблокировки двигателя
