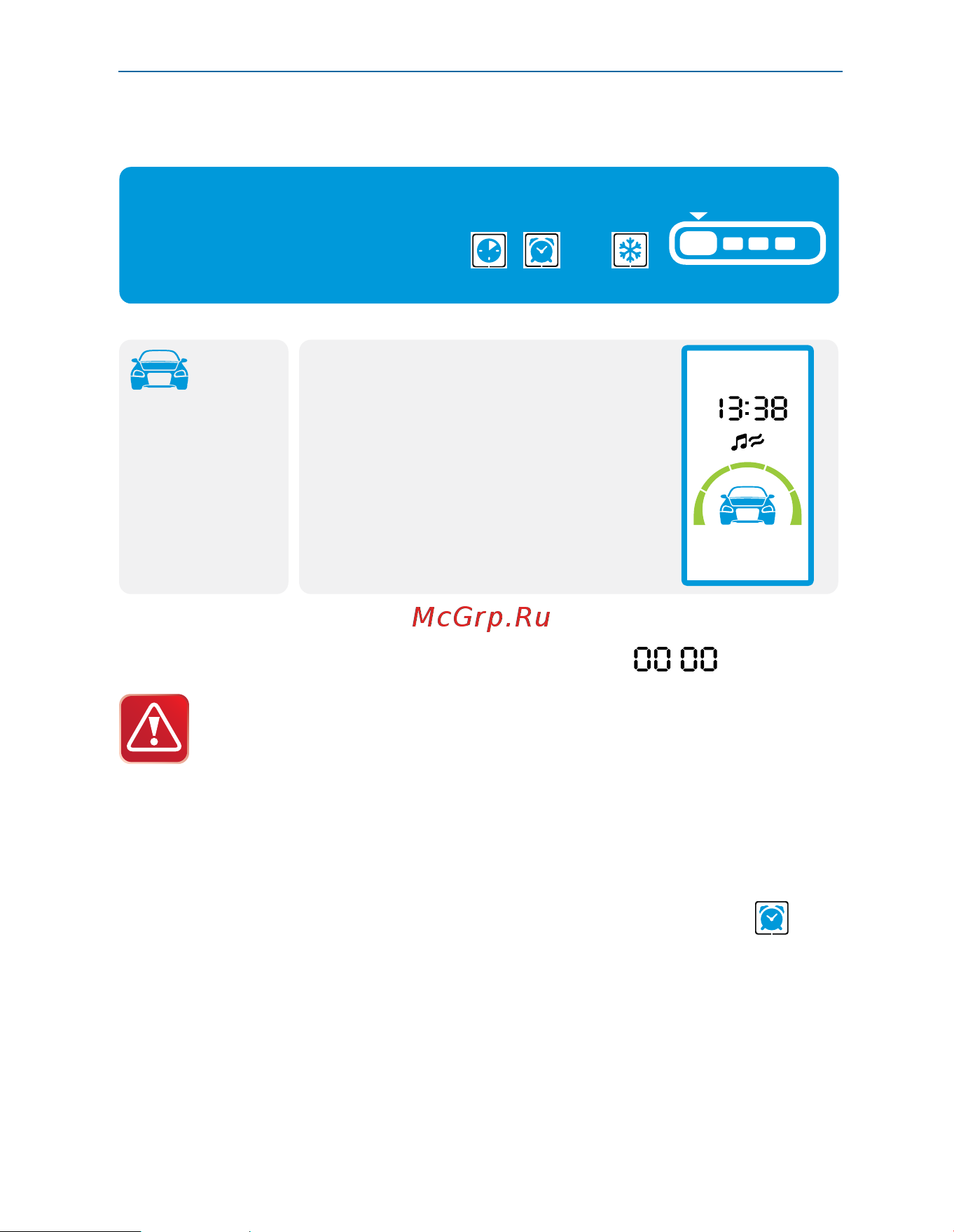

Инструкция по эксплуатации
97
Выключение автоматических запусков
• 2 световых
сигнала.
• прозвучит
мелодичный сигнал,
• исчезнет
соответствующая
иконка.
Для выключения автозапуска по будильнику,
периодического или по температуре,
установите курсор на иконку
, или
и нажмите коротко кнопку 1:
брелокавтомобиль
Для выключения автозапуска по напряжению повторите действия,
указанные на стр. 96, выставив в пункте 3 значение
Примечание:
1) наличие брелка в зоне действия приемопередатчика на
момент выполнения любого автоматического запуска
двигателя не требуется;
2) время запуска двигателя может отличаться от запрограм-
мированного времени будильника в пределах 3 минут;
3) функция автозапуска по будильнику включается на один
цикл запуска. Для нового пуска необходимо каждый раз
активировать (включать) на дисплее брелка иконку ;
4) если для функции 2 таб. №2 выбрано значение
«без ограничения времени», то при любом автоматическом
запуске время работы двигателя будет ограничено
30-ю минутами;
5) если для функции 4 таб. №2 выбрано значение
2, 3 или 4, то прогрев двигателя будет автоматически
остановлен при температуре двигателя 50°С.
