StarLine A93 v2, A63 v2
54
Сервисные функции комплекса
Контроль состояния автомобиля,
напряжения АКБ*, температуры салона*
и температуры двигателя*
Эту команду Вы можете использовать в любом режиме для
проверки текущего состояния комплекса, проверки
напряжения АКБ, температуры в салоне автомобиля и
температуры двигателя.

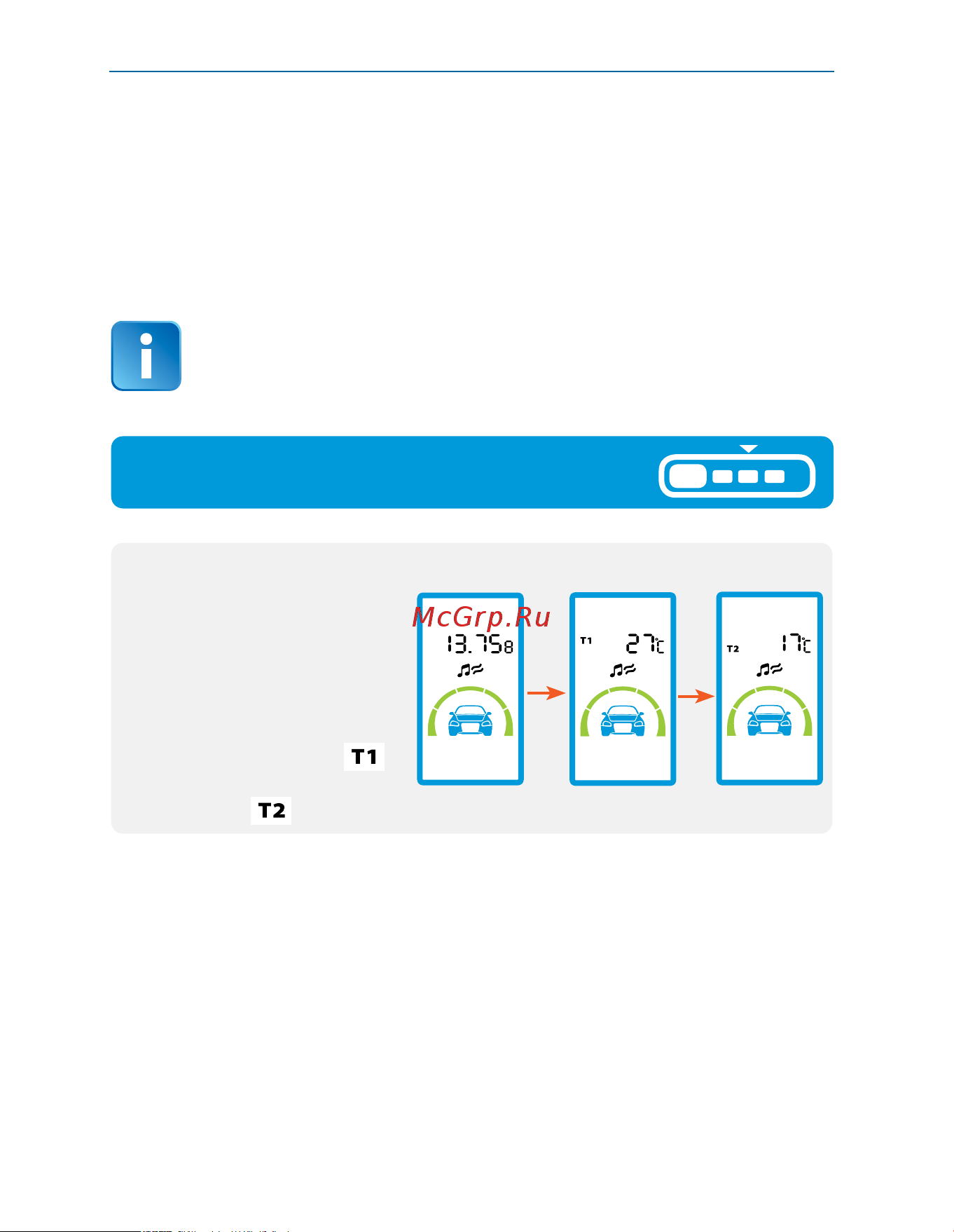

брелок
• прозвучит мелодичный
сигнал;
• на короткое время
отобразится значение
напряжения АКБ
автомобиля, потом
температура
салона автомобиля ,
а затем температура
двигателя .
Нажмите коротко кнопку 3 брелка:
*Измеряемые значения напряжения АКБ, температуры салона и температуры
двигателя носят только информационный характер, по которым можно
косвенно судить о измеренных параметрах (StarLine А93 v2, А63 v2 не является
измерительным прибором). Контроль температуры двигателя возможен только
при подключенном к комплексу датчике температуры двигателя. Датчик
температуры двигателя в комплекте только StarLine А93 v2.
