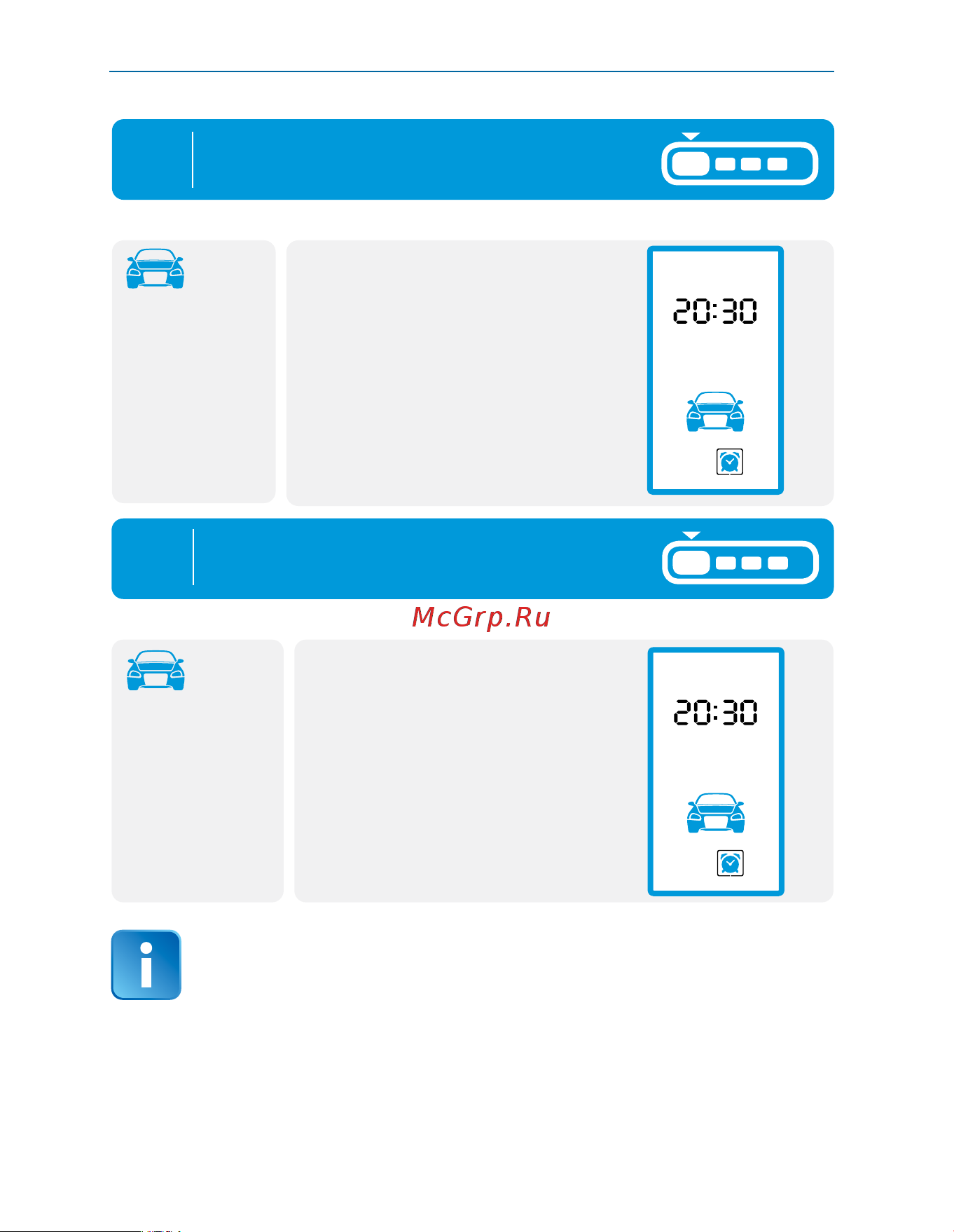

StarLine A93 v2, A63 v2
26
3а
для включения выбранного режима
нажмите на брелке кнопку 1:
• 1 световой
сигнал.
• прозвучит 1 мелодичный
и 2 коротких сигнала;
• после выхода из режима
программирования иконка
выбранного режима будет
отображаться на дисплее
постоянно (режим включен).
брелокавтомобиль
автомобиль
3б
для выключения выбранного режима
нажмите на брелке кнопку 1:
• 2 световых
сигнала.
• прозвучит 1 мелодичный
и 2 коротких сигнала;
• после выхода из режима
программирования
постоянное отображение
иконки прекратится
(режим выключен).
брелок
Если в течение 5 секунд не нажимать на кнопки, произойдет
автоматический выход из режима программирования
курсорным способом.
