StarLine L21
14
Открытие замка капота с помощью
страховочного троса
Электропривод снабжен страховочным тросом. Трос необходимо
спрятать в потайном месте
таким образом, чтобы по всей его
длине не было перегибов оболочки радиусом менее 40 мм.
В случае, когда неисправна аккумуляторная батарея или
отсутствует управление замком капота, необходимо извлечь
страховочный трос и с небольшим усилием потянуть за петлю на
конце пластиковой оболочки.
Только после разблокирования запорного механизма замка
капота потяните за штатный рычаг открытия капота.

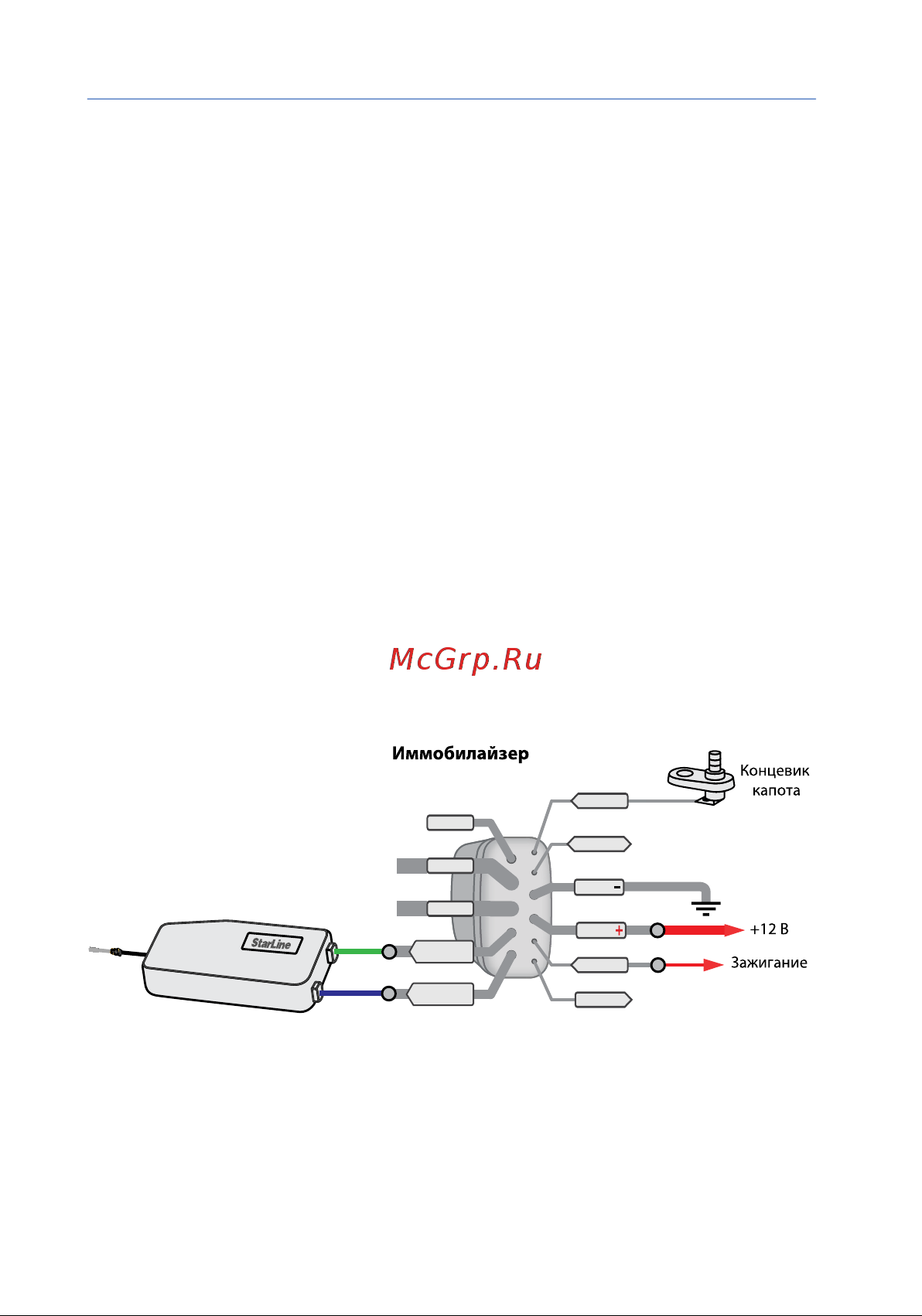

Примеры схем подключения
электропривода
1.
Управление от иммобилайзера i95/i95lux
OUTPUT
IGN
INPUT
EXT
COM
NC
NO
LOCK
UNLOCK
BAT
GND
i95/i95lux
StarLine L21
Более подробную информацию об алгоритмах управления
замком и режимах работы иммобилайзера смотрите в инструкции
по установке на иммобилайзер i95/i95lux.
