Starline L21 [7/18] Инструкция по установке

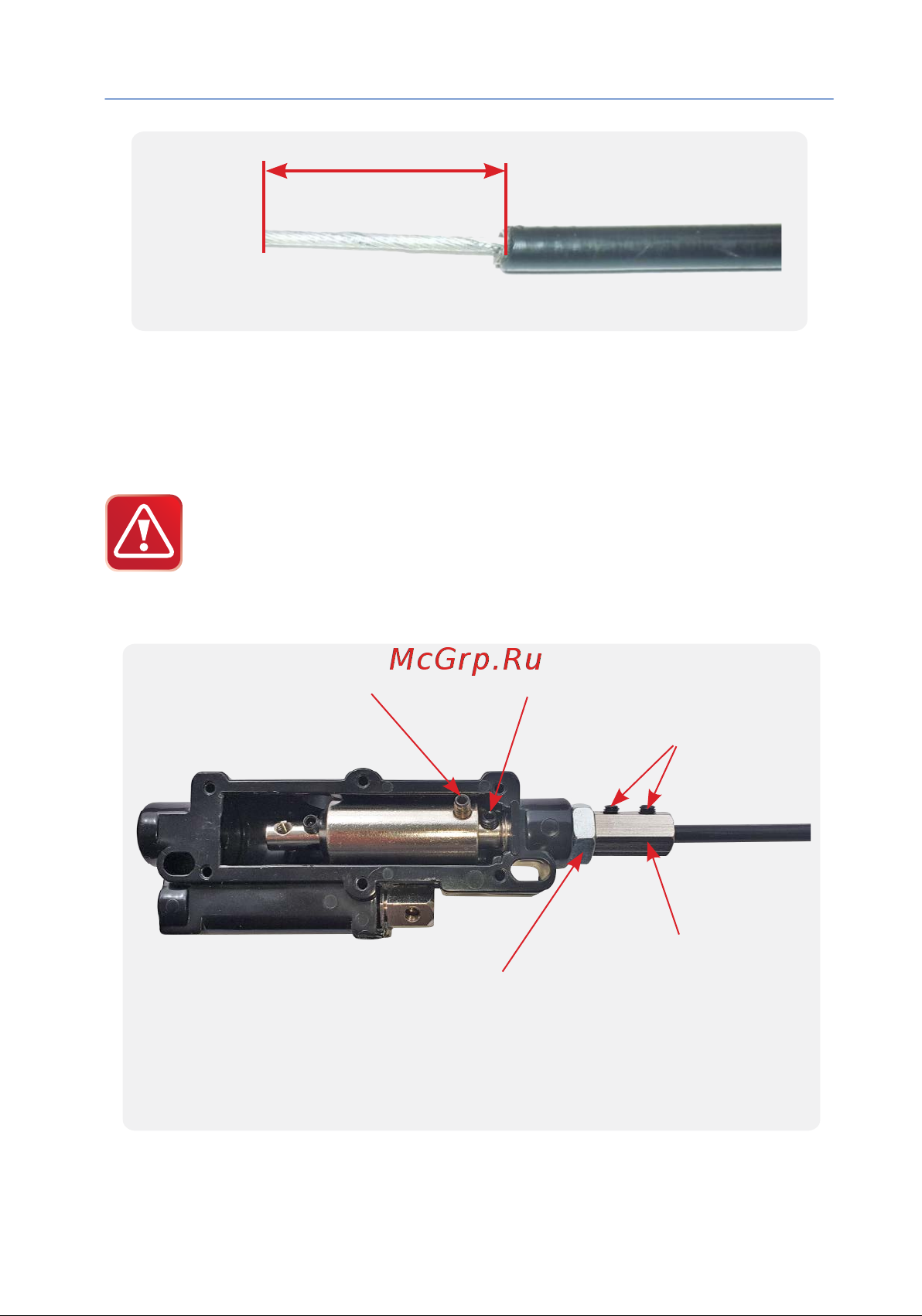

![Starline L21 [7/18] Инструкция по установке](/views2/1836126/page7/bg7.png)
инструкция по установке
7
Рис. 4
36 - 37 мм
Проденьте трос через втулку крепления и зафиксируйте оболочку
троса двумя винтами-фиксаторами 4/4 мм. Затем, придерживая трос,
осторожно надвиньте блокируемый элемент на трос (см. рис. 5).
Затяните два винта (4/4 мм и 4/8 мм).
Затяните первым винт 4/8 мм, далее потяните за
блокируемый элемент при этом штатный замок капота
должен открыться. Закройте штатный замок капота.
Проверьте корректность возврата данного элемента в
исходное положение, затяните винт 4/4 мм.
Винт 4/4 мм
Винт 4/8 мм
Втулка крепления
оболочки троса
Гайка регулировки
натяжения
штатного троса
Два винта 4/4 мм
для фиксации
оболочки троса
Рис. 5
