инструкция по установке
9

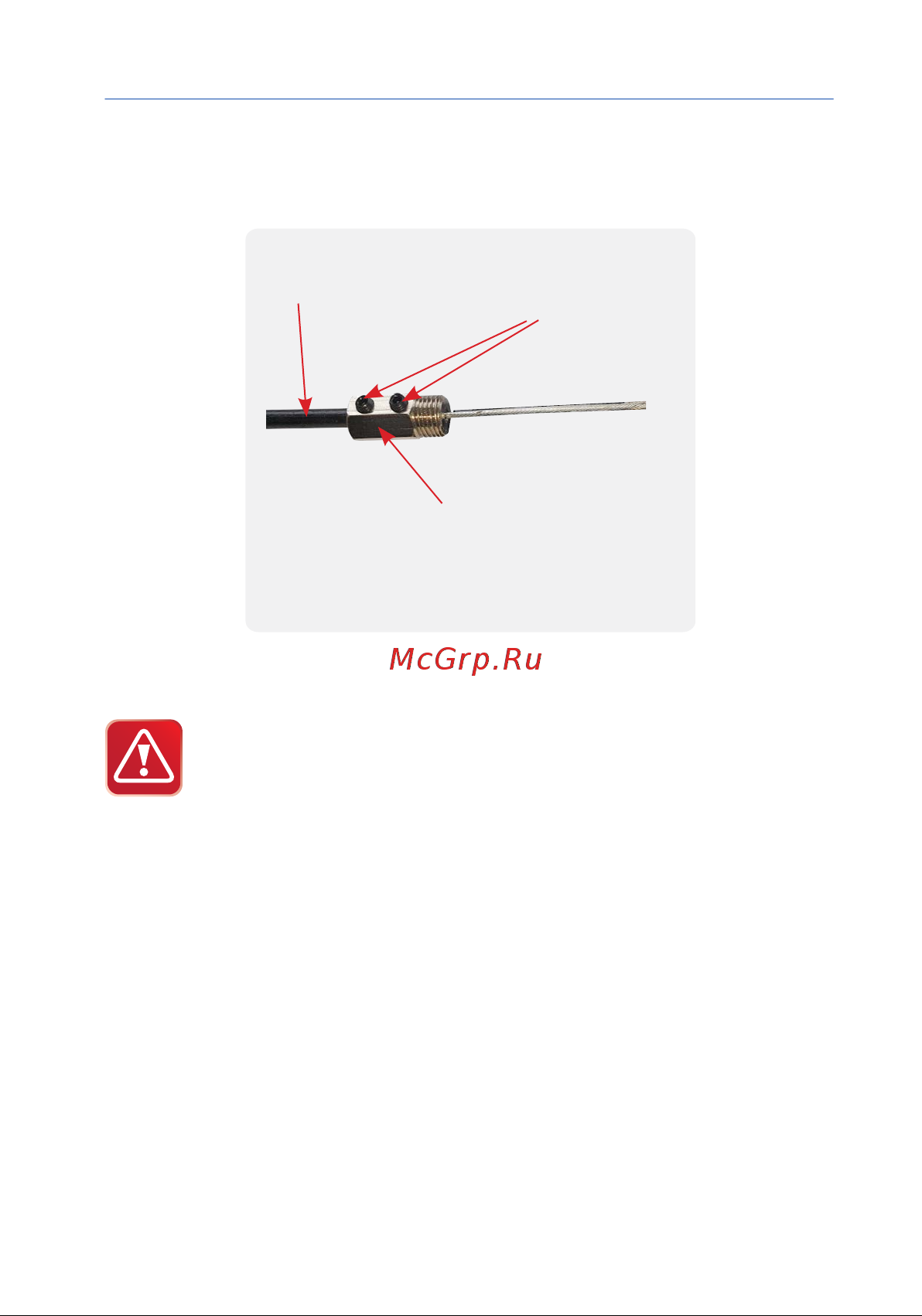

Наденьте на штатный трос металлическую втулку (винты
крепления на втулке не затягивайте).
Винты фиксации
НЕ затягивать !
Металлическая
втулка
Штатный трос от
ручки в салоне
Рис. 8
Проденьте трос через отверстие в корпусе.
Металлическую втулку в пластиковый корпус не
вкручивайте.
Затем, придерживая трос, осторожно надвиньте блокирующий
элемент на трос (см. рис. 9). Затяните сначала правый винт 4/4 мм.
Затем уберите ключ. Шток, под действием пружины, сдвинется
вправо.
