Starline L21 [15/18] Управление от кодового реле starline r4
![Starline L21 [15/18] Управление от кодового реле starline r4](/views2/1836126/page15/bgf.png)
инструкция по установке
15

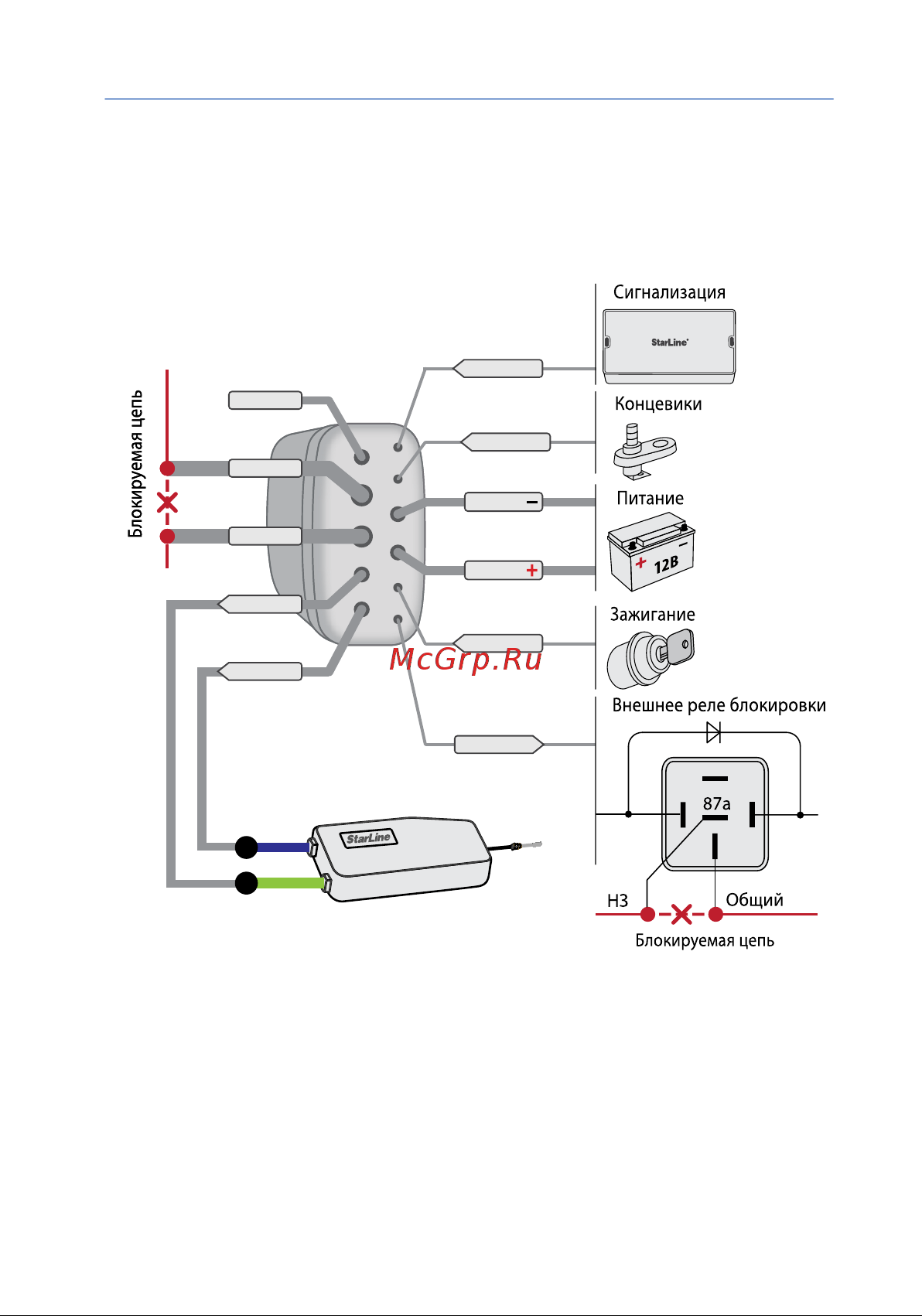

2. Управление от кодового реле StarLine R4
З
апирание/отпирание замка капота происходит совместно
с включением/выключением охраны автосигнализации StarLine.
OUTPUT
IGN
INPUT
EXT
COM
NC
NO
LOCK
UNLOCK
BAT
GND
(-)
(+)
86
30
85
87
StarLine L21
Более подробную информацию о подключении и
программировании реле смотрите в инструкции по установке на
реле StarLine R4.
