StarLine L21
6

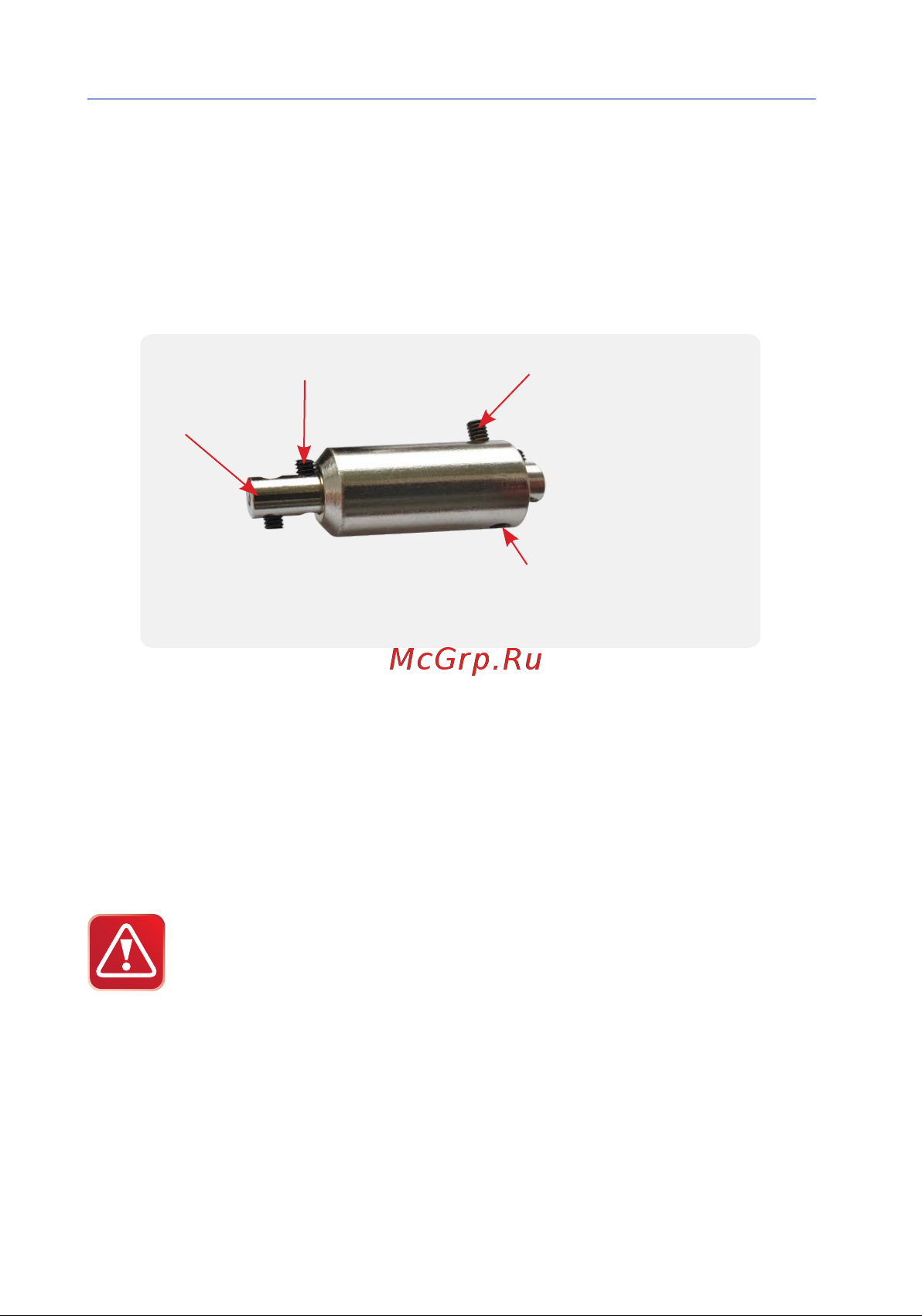

Подготовка блокирующего элемента
для монтажа
Вытяните шток из блокирующего элемента и зафиксируйте его
винтом 4/4 мм. Выкрутите наполовину винт 4/8 мм при этом
противоположный винт 4/4 не вывинчивать! (см. рис. 3).
Шток
Винт 4/4 мм
Винт 4/8 мм
Винт 4/4 мм
НЕ ВЫВИНЧИВАТЬ!
Рис. 3
Монтаж узла блокировки и штатного
троса ведущего к замку капота
автомобиля
Выберите место для установки узла блокировки (вдоль штатного
троса капота). Узел должен жёстко крепиться к кузову или к
элементам автомобиля саморезами (стяжками).
При установке узла блокировки, штатный замок капота
должен быть закрыт. Ручка открытия капота должна
находиться в штатном положении.
Разрежьте штатный трос примерно по середине корпуса узла
блокировки.
Обрежьте оболочку штатного троса (со стороны замка капота) на
36-37 мм (см. рис. 4).
