StarLine A96v2, AS96v2, B96v2, D96v2 – StarLine A96v2, AS96v2, B96v2, D96v2
Инструкция по установке – 131
•
•
8.4.4 Подключение световых сигналов
8.4.4.1 Альтернативное подключение
8.4.4.2 Аналоговое подключение световых сигналов
Если в автомобиле возможно управление световыми сигналами по шине CAN, то дополнительных
подключений не требуется.
8.4.4.1 Альтернативное подключение
Если доступно получение статусов по CAN шине, но не доступно управление (см. can.starline.ru), то
выполните альтернативное подключение управления световой аварийной сигнализацией в
соответствии со схемой ниже.

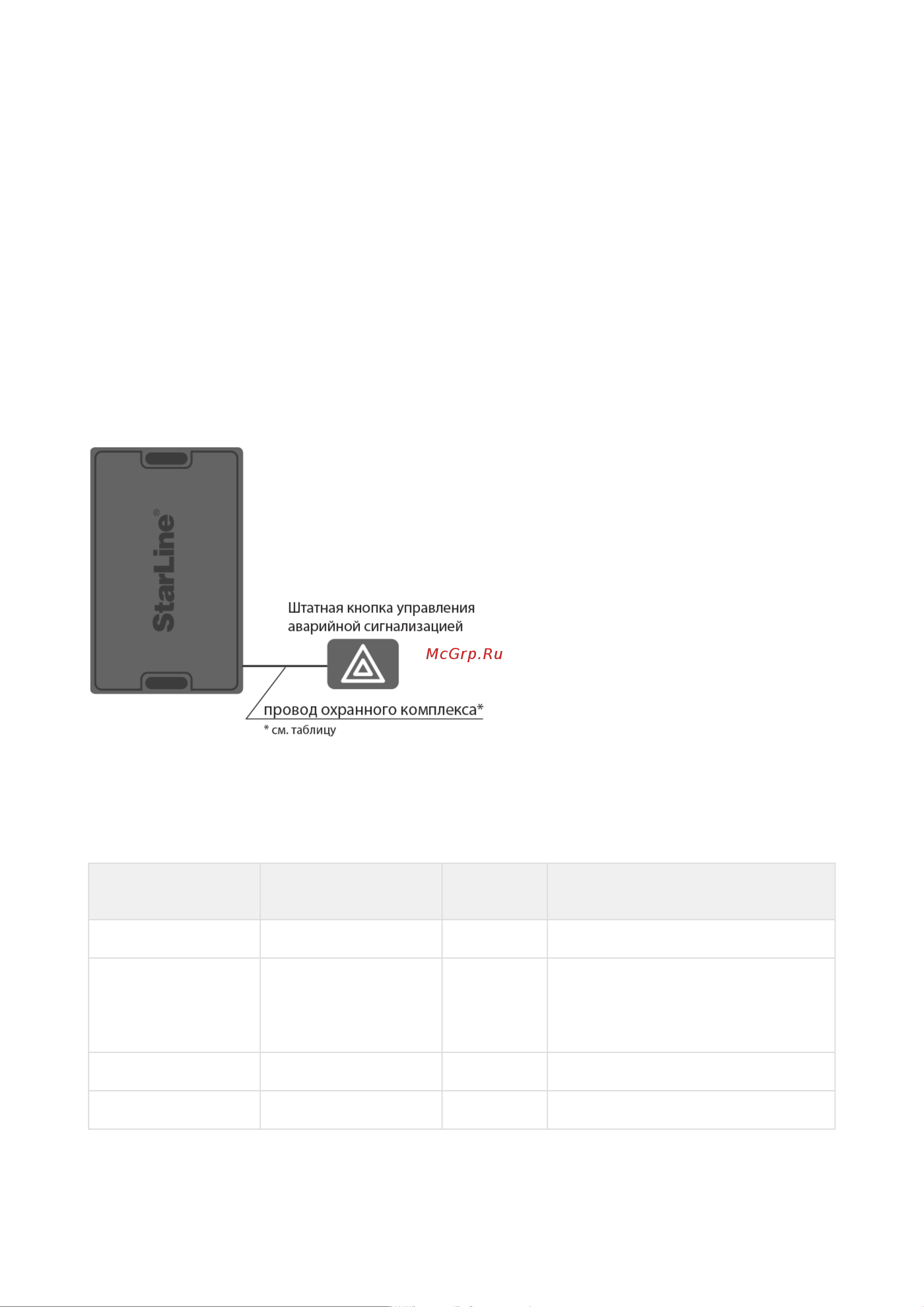

Схема альтернативного подключения управления аварийной световой сигнализацией
Таблица 1. Подключение управления аварийной световой сигнализацией
Охранный
комплекс
Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) зелено-черный XS1
М96 — выберите свободный канал и
назначьте на него функцию
«Альтернативное управление
световой аварийной сигнализацией»
А96/А66 синий Х5
B96/B66 синий Х5
