StarLine A96v2, AS96v2, B96v2, D96v2 – StarLine A96v2, AS96v2, B96v2, D96v2
Инструкция по установке – 135
•
•
•
8.4.5 Подключение системы центрального запирания
8.4.5.1 Альтернативное подключение
8.4.5.2 Аналоговое подключение системы центрального запирания
8.4.5.3 Последовательное отпирание замков дверей
Если в автомобиле возможно управление центральным замком по шине CAN, то дополнительных
подключений не требуется.
8.4.5.1 Альтернативное подключение
Если доступно получение статусов по CAN шине, но не доступно управление (см. can.starline.ru), то
выполните альтернативное подключение управления системой центрального запирания в
соответствии со схемой ниже.

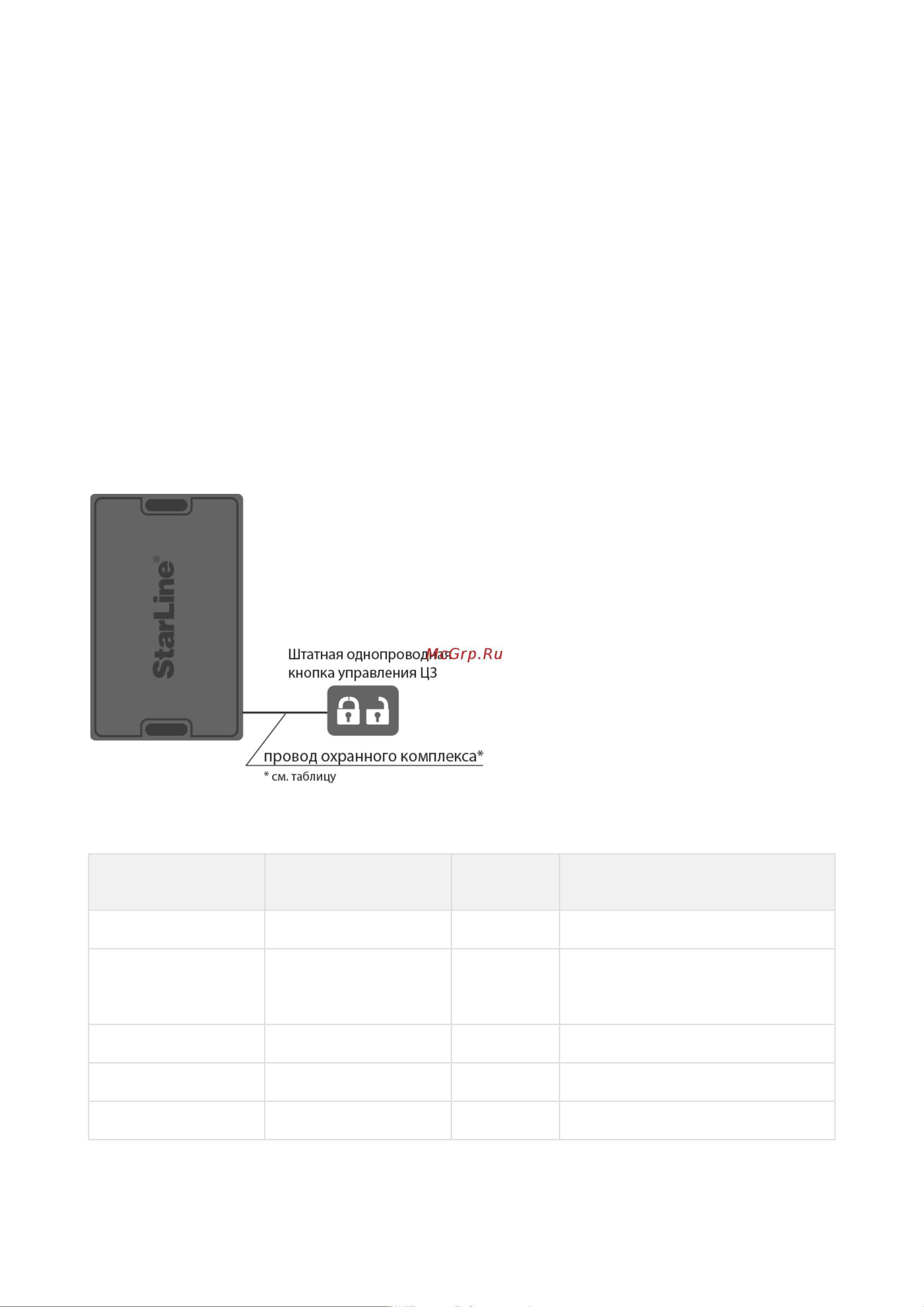

Схема альтернативного подключения системы центрального запирания
Таблица 3. Альтернативное подключение управления центральным замком
Охранный комплекс Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) зелено-желтый XS1
М96 — выберите свободный канал и
назначьте на него функцию
«Альтернативное управление ЦЗ»
А96/А66 зеленый Х5
B96/B66 зеленый Х5
D96/D66 зеленый Х5
