StarLine A96v2, AS96v2, B96v2, D96v2 – StarLine A96v2, AS96v2, B96v2, D96v2
Инструкция по установке – 150
8.4.10 Отпирание замка багажника

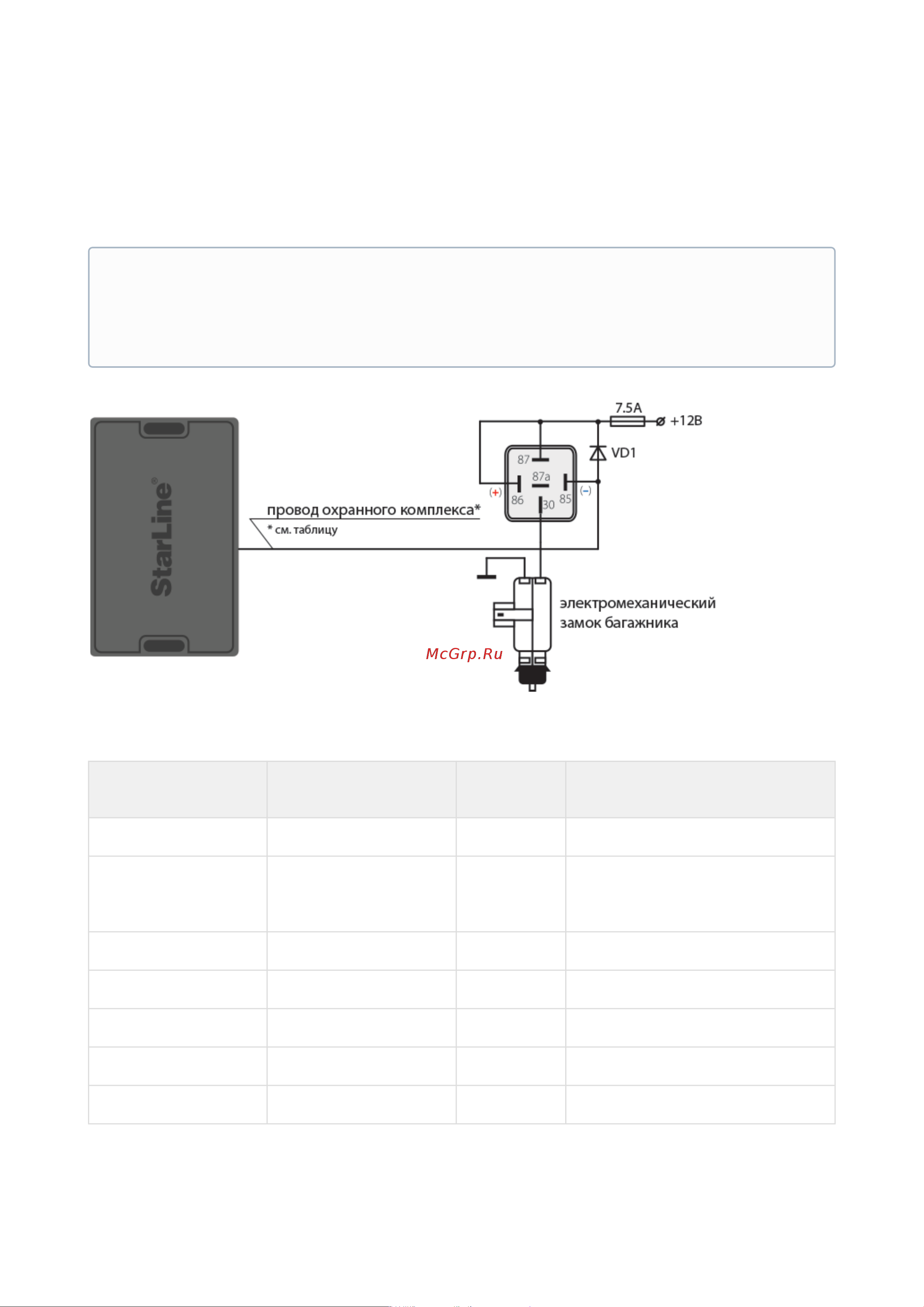

Схема подключения отпирания замка багажника
Таблица 12. Подключение отпирания замка багажника
Охранный комплекс Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) желто-черный Х3
М96 — выберите свободный канал и
назначьте на него
функцию«Отпирание багажника»
А96/А66 желто-черный Х3
В96/В66 желто-черный Х3
D96/D66 желто-черный Х3
Е96/Е66 желто-черный Х1
S96/S66 желто-черный Х1
При подключении электромеханического замка багажника используйте дополнительное реле
как показано на схеме.
Для охранных комплексов StarLine А96/А66, В96/В66, D96/D66, AS96 (v2) допускается
использовать встроенное реле управления центральном замком.
