Инструкция по установке – 171

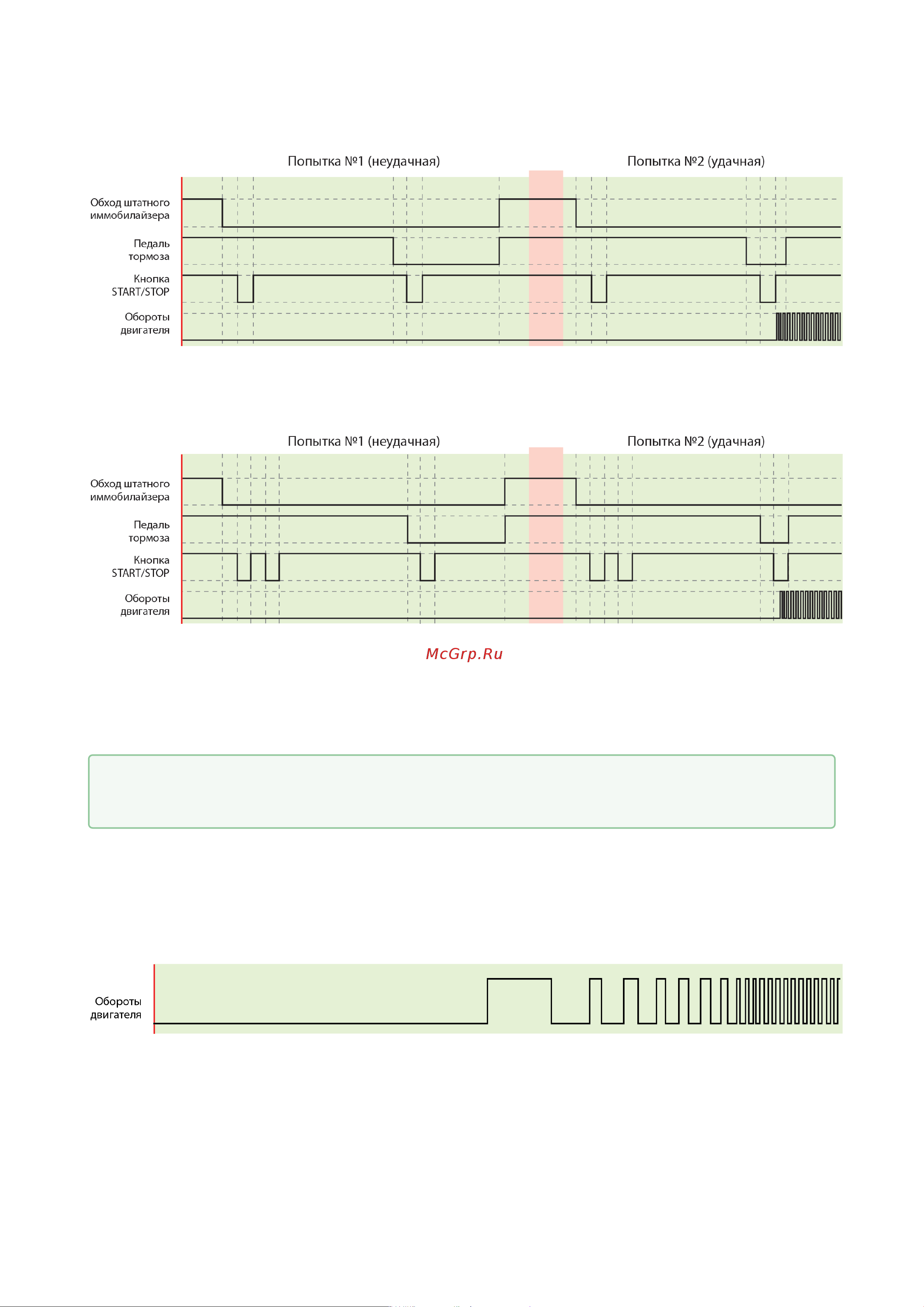

Три импульса на кнопку «СТАРТ/СТОП»

Первый импульс, подаваемый на кнопку «СТАРТ/СТОП», включает аксессуары, второй — зажигание,

третий импульс подается совместно с импульсом нажатия педали тормоза.

8.4.16.4 Подключение входа контроля работы двигателя

Контроль работы двигателя осуществляется по тахосигналу или сигналу генератора.

Контроль работы двигателя по тахосигналу

Для контроля работы двигателя по тахосигналу подключите провод к цепи, в которой присутствует

импульсный сигнал, частота которого пропорциональна оборотам двигателя. В качестве такой цепи

лучше всего использовать сигнал тахометра, присутствующий на одном из контактов разъема

диагностики или на приборной панели. Этот сигнал имеет амплитуду 12В. Типичная форма сигнала

тахометра:

Момент прекращения прокручивания стартера комплекс определяет по резкому возрастанию частоты

сигнала в момент начала работы двигателя. Заведенному двигателю соответствует частота — около

20Гц или 600 об/мин.

Для получения более точного результата рекомендуется использовать вариант контроля

двигателя по тахосигналу.
