StarLine A96v2, AS96v2, B96v2, D96v2 – StarLine A96v2, AS96v2, B96v2, D96v2
Инструкция по установке – 146
8.4.8 Подключение к стояночному тормозу и педали тормоза
Если для автомобиля не доступно получение статуса по CAN шине (см. can.starline.ru), то выполните
аналоговое подключение в соответствии со схемой ниже.
8.4.8.1 Подключение педали тормоза

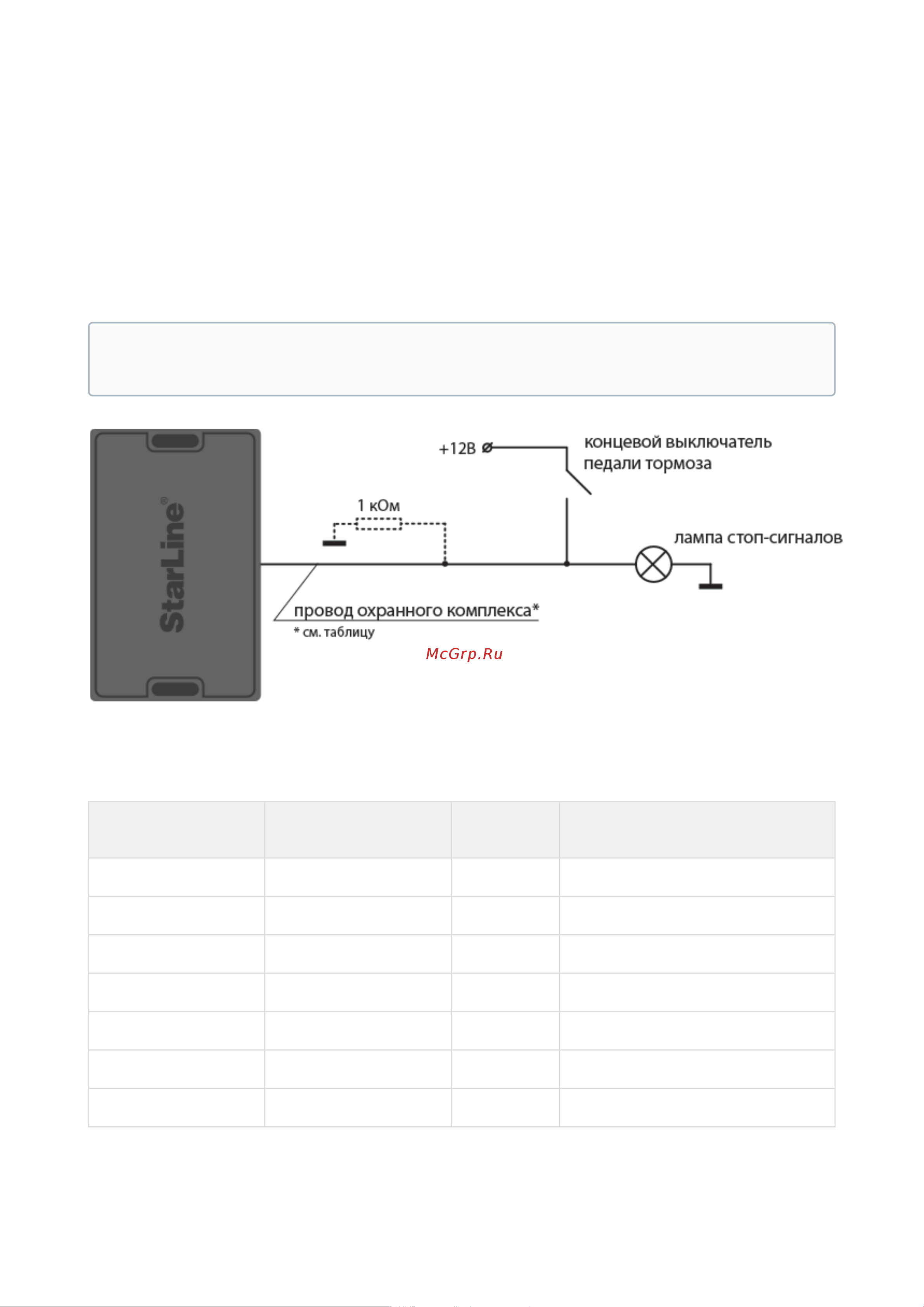

Схема подключения педали тормоза
Таблица 9. Подключение педали тормоза
Охранный
комплекс
Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) оранжево-фиолетовый XS2
М96 черно-желтый XS1
А96/А66 оранжево-фиолетовый Х3
В96/В66 оранжево-фиолетовый Х3
D96/D66 оранжево-фиолетовый Х3
Е96/Е66 оранжево-фиолетовый Х1
S96/S66 оранжево-фиолетовый Х1
Если автомобиль оборудован светодиодными стоп-сигналами, то установите дополнительный
резистор 1 кОм как показано на схеме.
