StarLine A96v2, AS96v2, B96v2, D96v2 – StarLine A96v2, AS96v2, B96v2, D96v2
Инструкция по установке – 143

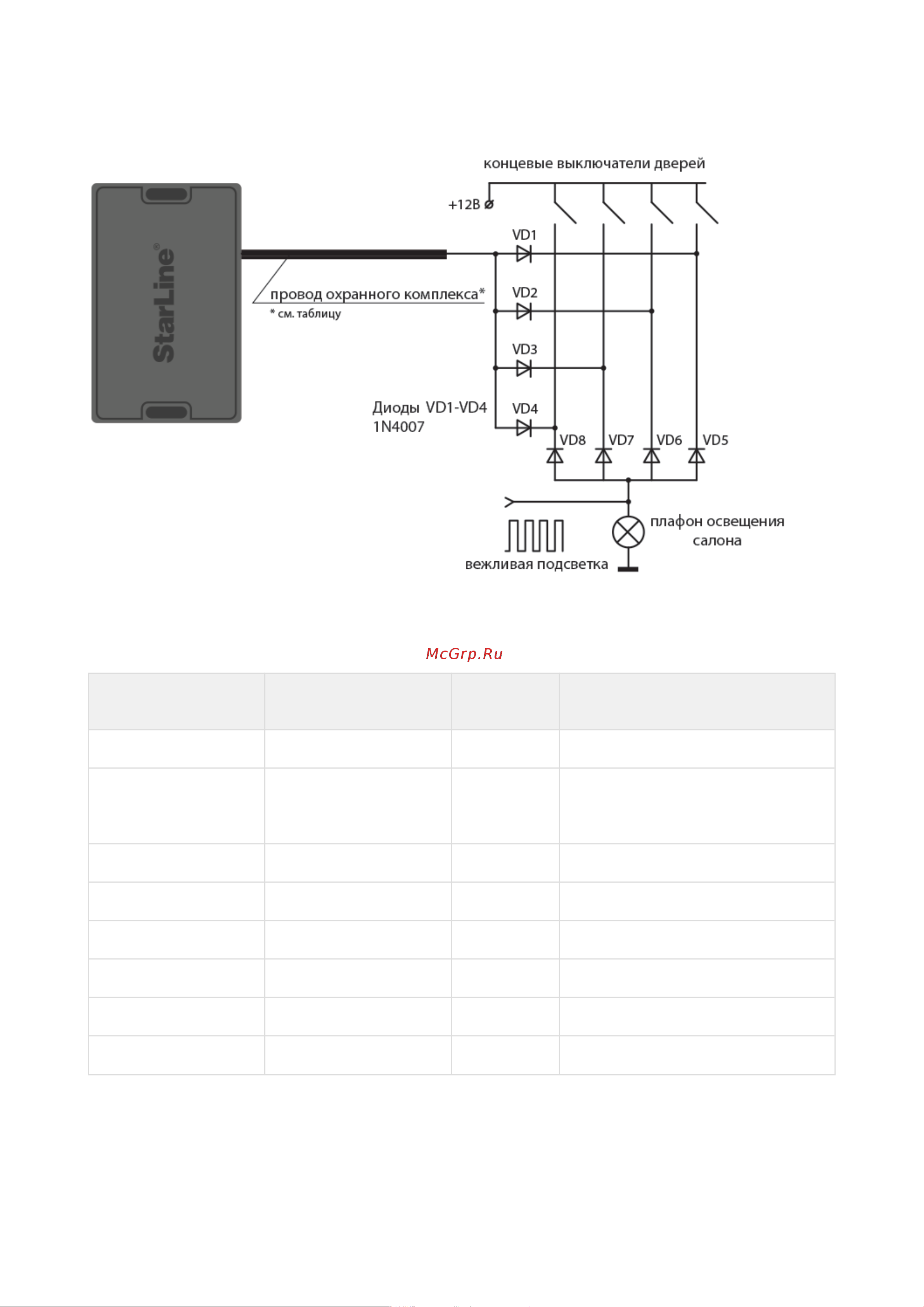

Схема светодиодной развязки для концевых выключателей положительной полярности
Таблица 6. Подключение концевых выключателей дверей
Охранный комплекс Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) сине-черный XS2
М96 — выберите свободный канал и
назначьте на него функцию
«Концевой выключатель двери»
А96/А66 сине-черный Х3
В96/В66 сине-черный Х3
D96/D66 сине-черный Х3
Е96/Е66 сине-черный Х1
S96/S66 сине-черный Х1
AS96 (v2) сине-черный Х3
