DLP-проектор – Руководство пользователя
— 2 —

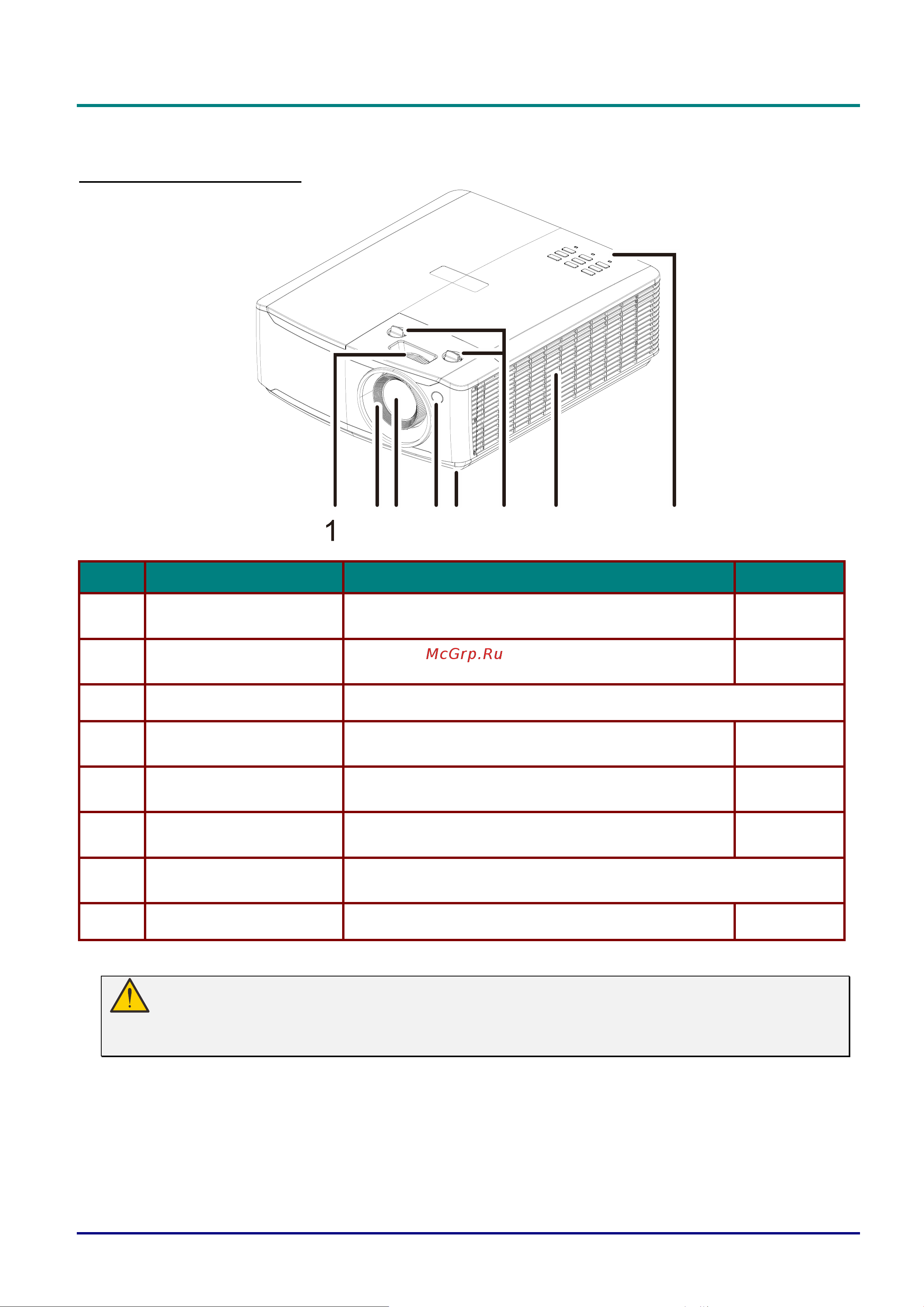

Виды деталей проектора
Вид спереди и справа
ПУНКТ НАИМЕНОВАНИЕ ОПИСАНИЕ СМ. НА СТР.
1.
Кольцо трансфокатора
Служит для увеличения проецируемого
изображения.
20
2.
Кольцо фокусировки
Служит для фокусировки проецируемого
изображения.
20
3.
Объектив Проекционный объектив.
4.
Приемник ИК-сигналов
Прием инфракрасного сигнала от пульта
дистанционного управления (ПДУ).
8
5.
Регулятор наклона
Для настройки углового положения вращайте
ручку регулятора.
17
6.
Регулятор смещения
объектива
Регулировка положения изображения.
18
7.
Вентиляционное
отверстие
Впускное отверстие для прохладного воздуха.
8.
Кнопки управления Кнопки управления экранным меню.
3
Важно!
Вентиляционные отверстия в проекторе обеспечивают хорошую циркуляцию воздуха для
охлаждения источника света проектора. Не закрывайте вентиляционные отверстия.
2
3
4
8
7
5
6
