DLP-проектор – Руководство пользователя
– 67 –

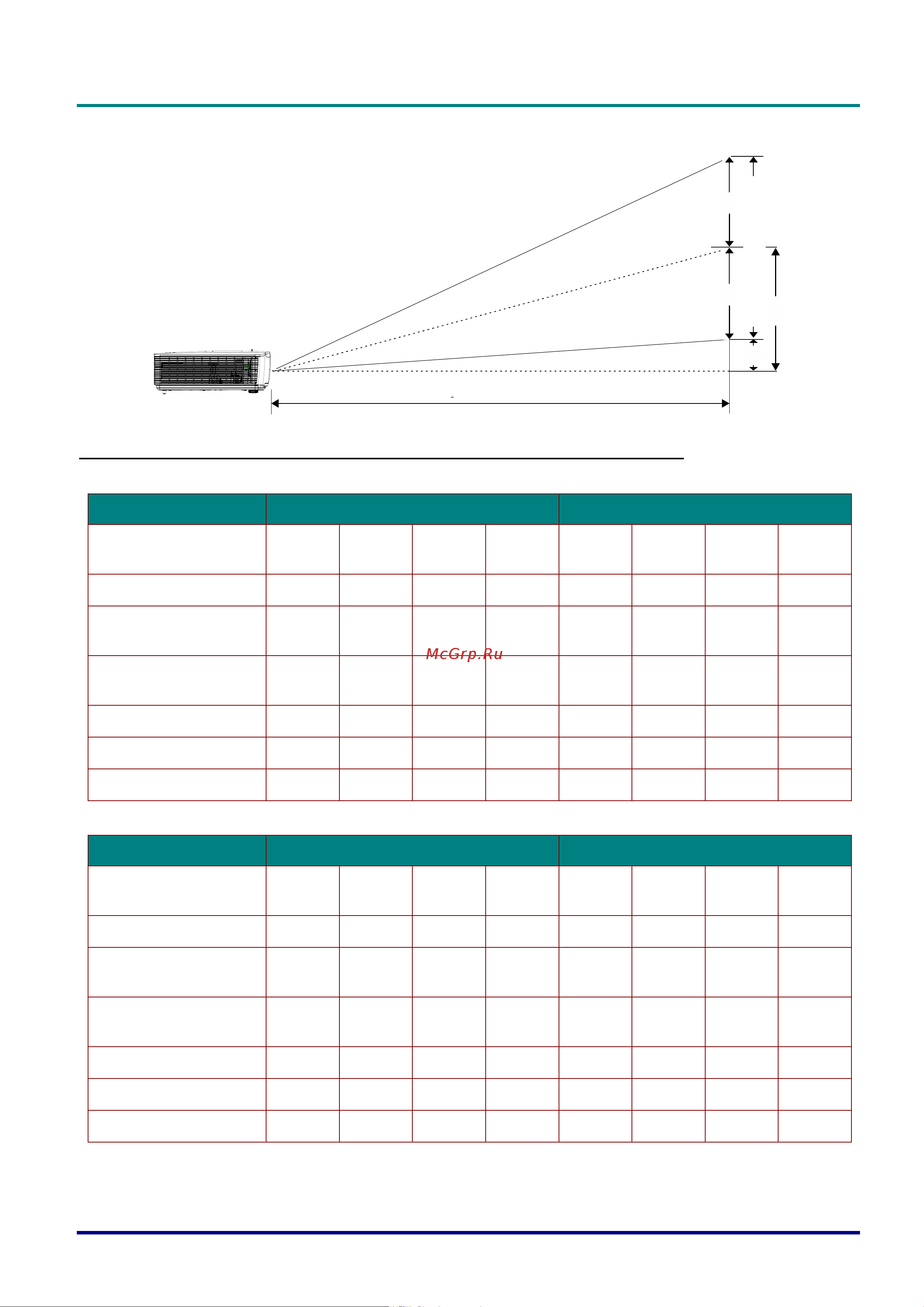

Зависимость размера проекции от расстояния от проектора до экрана
Расстояние от проектора до экрана и таблица размеров
DX4730Z_XGA: проекционное отношение = 1,51–2,5, смещение = 121%
ШИРОКИЙ ДЕЙСТВУЕТ НА РАССТОЯНИИ
Дальность
проецирования (м)
1,5 2,5 3 5 1,5 2,5 3 5
Диагональ (в дюймах)
48,9 81,5 97,8 163,0 29,5 49,2 59,1 98,4
Ширина изображения
(мм)
993,4 1655,6 1986,8 3311,3 600,0 1000,0 1200,0 2000,0
Высота изображения
(мм)
745,0 1241,7 1490,1 2483,4 450,0 750,0 900,0 1500,0
h (мм)
372,5 620,9 745,0 1241,7 225,0 375,0 450,0 750,0
O (мм)
529,0 881,6 1057,9 1763,2 319,5 532,5 639,0 1065,0
А (мм)
156,5 260,8 312,9 521,5 94,5 157,5 189,0 315,0
DU4771Z_WUXGA: проекционное отношение = 1,15~1,9, смещение = 115 %
ШИРОКИЙ ДЕЙСТВУЕТ НА РАССТОЯНИИ
Дальность
проецирования (м)
1,5 2,5 3 5 1,5 2,5 3 5
Диагональ (в дюймах)
60,6 100,9 121,1 201,9 36,7 61,1 73,3 122,2
Ширина изображения
(мм)
1304,3 2173,9 2608,7 4347,8 789,5 1315,8 1578,9 2631,6
Высота изображения
(мм)
815,2 1358,7 1630,4 2717,4 493,4 822,4 986,8 1644,7
h (мм)
407,6 679,3 815,2 1358,7 246,7 411,2 493,4 822,4
O (мм)
529,9 883,2 1059,8 1766,3 320,7 534,5 641,4 1069,1
А (мм)
122,3 203,8 244,6 407,6 74,0 123,4 148,0 246,7
смещение в % = O/(2xh) × 100%
O=A+h
h=(1/2) × (высота изображения)
Projection Distance
h
h
O
Image Height
A
Дальность проецирования
Высота изображения
