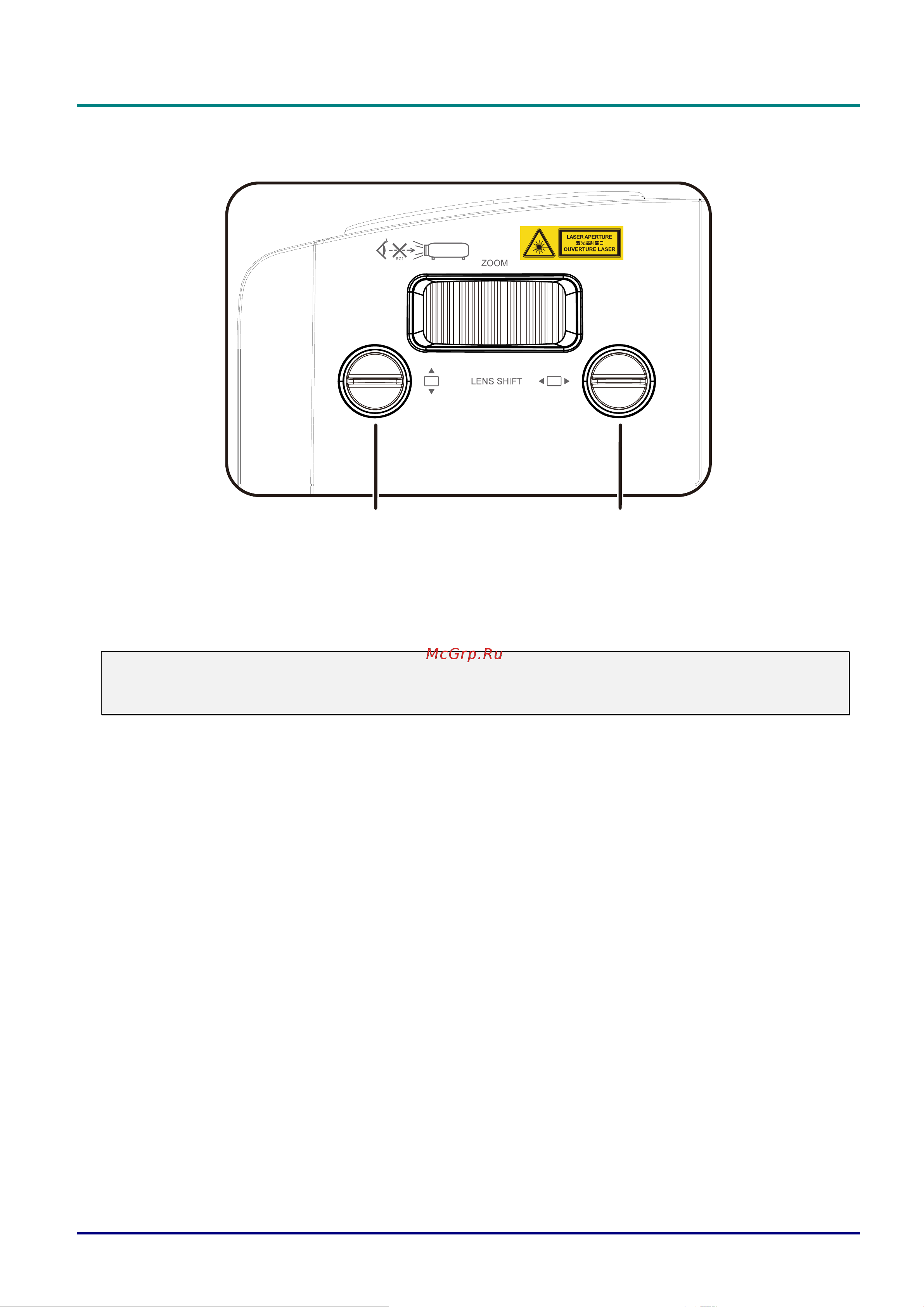

![Vivitek DU4771Z [30/88] Lens shift knob vertical lens shift knob](/img/pdf.png)
Vivitek DU4771Z [30/88] Lens shift knob vertical lens shift knob
![Vivitek DU4771Z [30/88] Lens shift knob vertical lens shift knob](/views2/1836620/page30/bg1e.png)
DLP-проектор – Руководство пользователя
— 18 —
Регулировка положения проецируемого изображения с помощью смещения
объектива
Функция смещения дает возможность смещать объектив для регулировки положения проецируемого
изображения по горизонтали и вертикали, в определенных пределах, приведенных ниже.
Смещение объектива обеспечивается уникальной системой, поддерживающей гораздо более высокую
контрастность изображения (степень контрастности по ANSI), чем обычные системы смещения.
Примечание.
Вращайте ручку смещения объектива только до звука щелчка. Чтобы повернуть ручку
назад, слегка нажмите на нее.
