DLP-проектор – Руководство пользователя
— 20 —

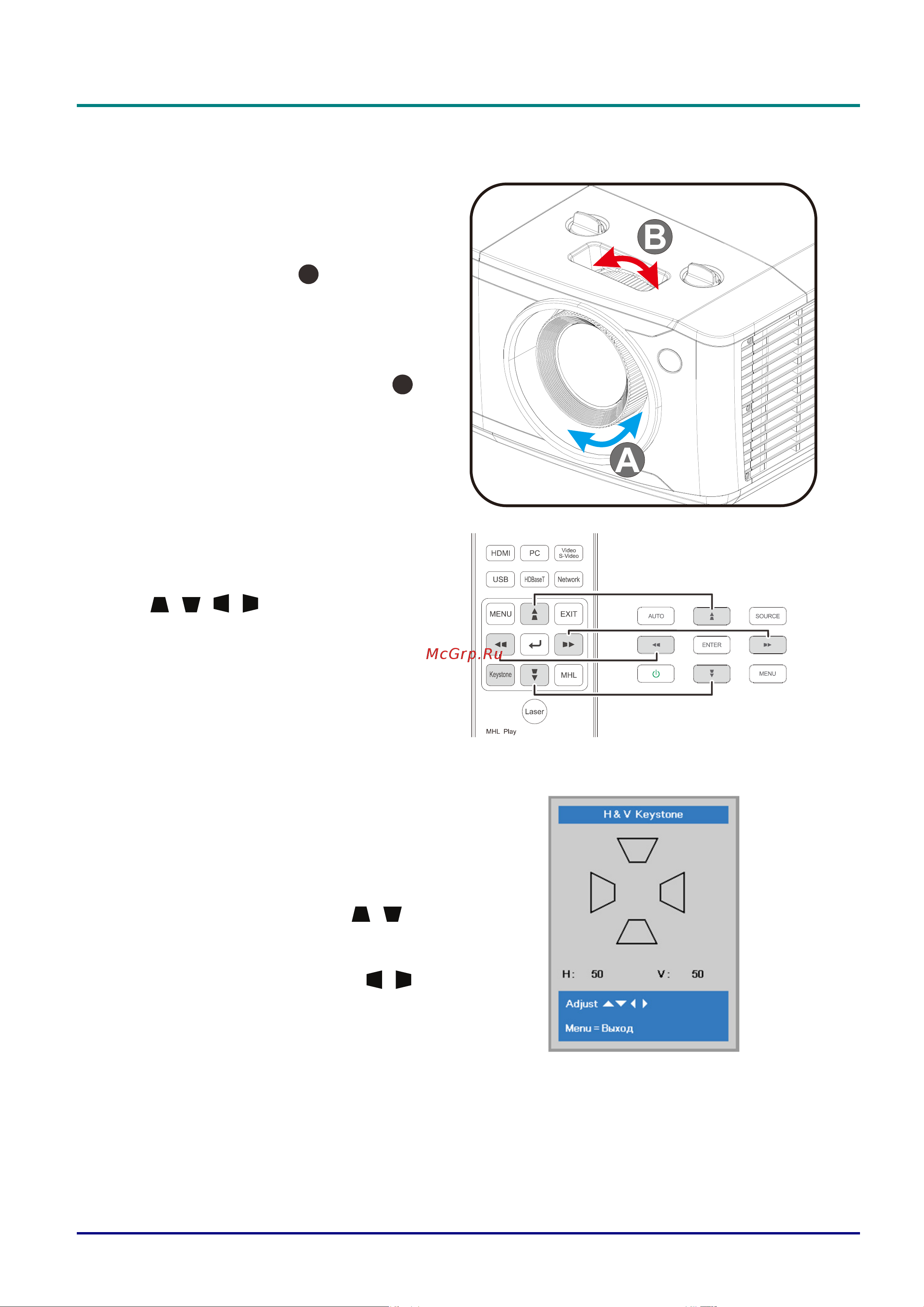

Настройка регулятора масштабирования, фокусировка и коррекция
трапецеидального искажения
1.
Для изменения размера
проецируемого изображения и
размера экрана используется
регулятор Image-zoom
(маштабирование).
2.
Для повышения резкости
проецируемого изображения
используется регулятор Image-focus
(фокусировка изображения)
(находится только на проекторе).
3.
Для корректировки трапецеидальных
искажений по вертикали и
горизонтали, используйте кнопки
/ / / (на проекторе или
пульте ДУ), или нажмите кнопку
Keystone (Трапецеидальность)
(на ПДУ), чтобы выбрать
трапецеидальность V (по вертикали)
или H (по горизонтали).
Пульт дистанционного управления и панель экранного меню
4.
На дисплее отображается элемент
корректировки трапецеидального
искажения.
Чтобы скорректировать
трапецеидальные искажения по
вертикали, нажмите кнопку / .
Чтобы скорректировать
трапецеидальные искажения по
горизонтали, нажмите кнопку / .
B
A
