DLP-проектор – Руководство пользователя

– 19 –

Регулировка положения изображения по вертикали

Высота изображения регулируется в около 14,5% для XGA, 14% для WXGA, 14,7% для 1080P и 12%

для WUXGA от позиции смещения. Обратите внимание на то, что наибольшее значение смещения по

вертикали может ограничиваться положением изображения по горизонтали. Например, невозможно

добиться наибольшего значения смещения по вертикали, указанного выше, если установлено

наибольшее значение смещения изображения по горизонтали. Подробнее выяснить зависимость

значений можно по схеме диапазонов смещений.

Регулировка положения изображения по горизонтали

Если оптическая ось объектива по изображения, то смещение изображения по горизонтали

регулируется в пределах 6,4% для XGA, 5,2% для WXGA, 5% для 1080P и 5% для WUXGA от ширины

изображения. Обратите внимание на то, что наибольшее значение смещения по горизонтали может

ограничиваться положением изображения по вертикали. Например, невозможно добиться

наибольшего значения смещения по горизонтали, если установлено наибольшее значение смещения

изображения по вертикали. Подробнее выяснить зависимость значений можно по схеме диапазонов

смещений.

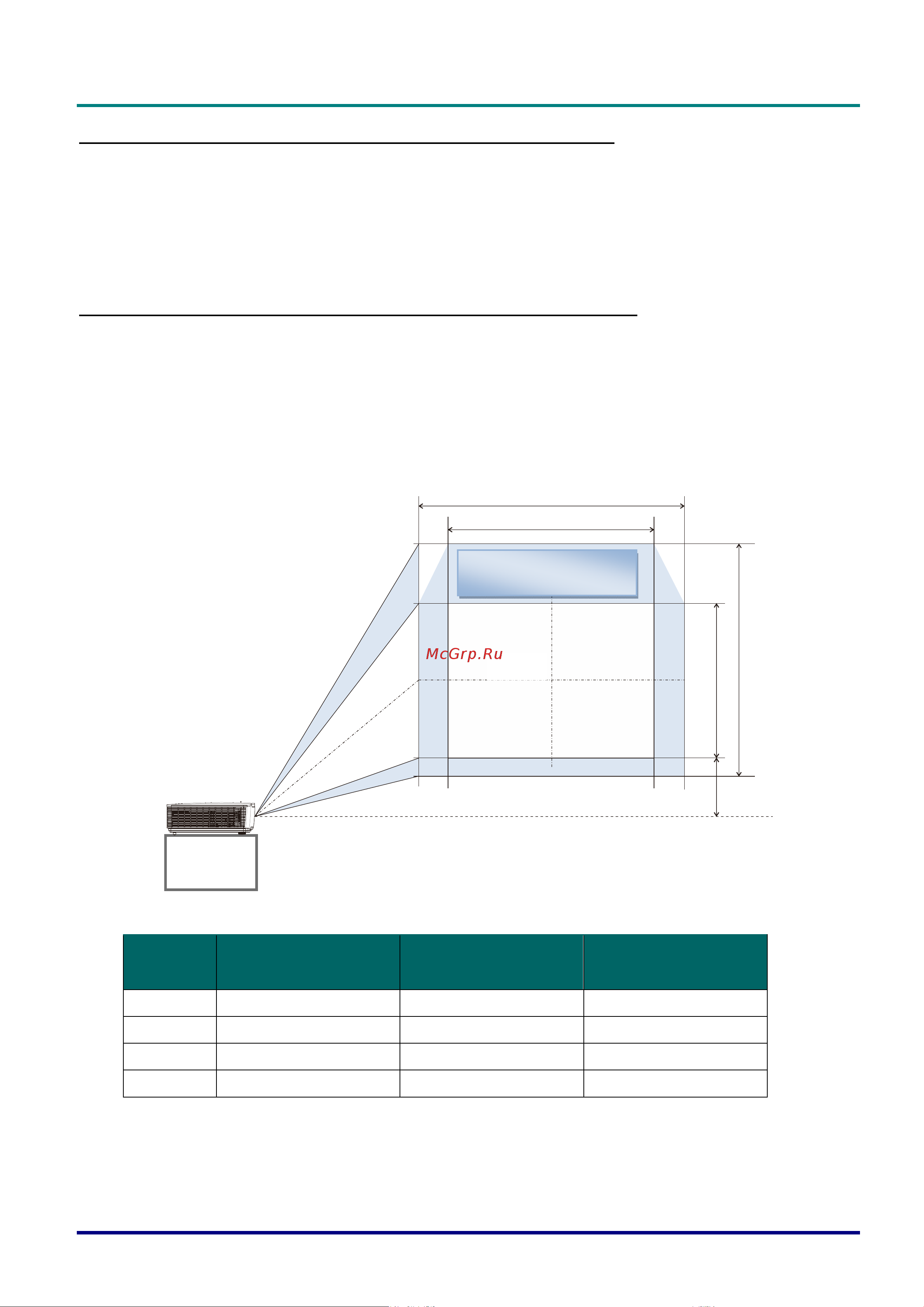

Объектив схема диапазонов смещений

Таблица объектив диапазонов смещений

Смещение (A)

Смещение

объектива V. (B)

Смещение

объектива H. (C)

XGA

21 % 14,5 % 6,4 %

WXGA 18 % 14 % 5,2 %

1080P 22,5 % 14,7 % 5 %

WUXGA 15 % 12% 5 %

Lens shift range

1V + VB

(Offset)

Экран

Объектив диапазонов

смещений
