StarLine B64
30
Охранные и противоугонные
функции автосигнализации

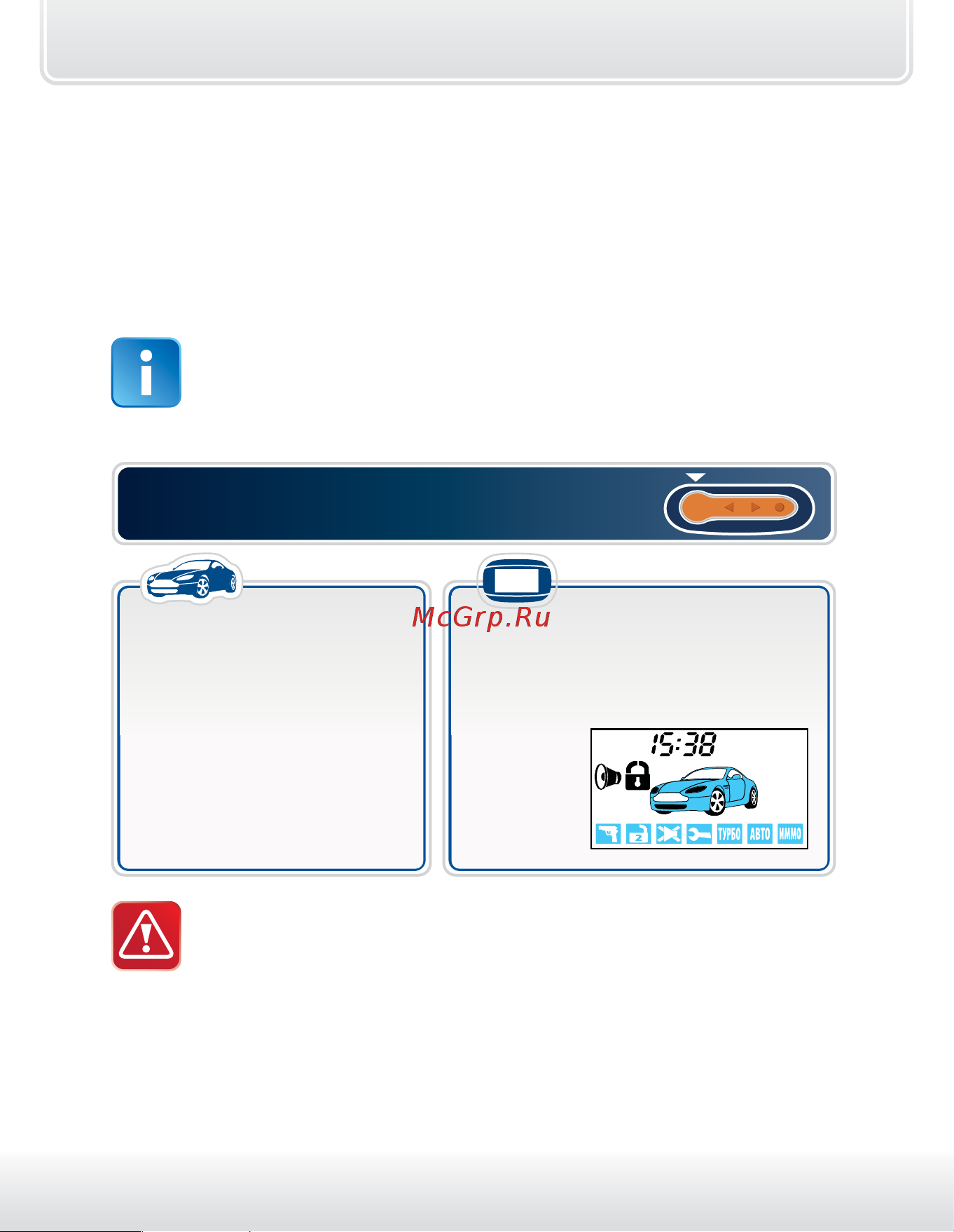

Включение охраны
со звуковыми сигналами подтверждения
Перед включением охраны убедитесь, что
• зажигание выключено,
• стояночный тормоз включен,
• двери, капот и багажник закрыты.
Нажмите на брелке кнопку 1.
• 1 сигнал сирены,
• 1 световой сигнал,
• закроются замки дверей,
• начнёт мигать
светодиодный индикатор
• прозвучит 1 сигнал,
• появится индикация
включенного режима
охраны
автомобиль
брелок
Если двери, капот, багажник окажутся не закрыты или один
из кнопочных выключателей дверей, капота, багажника
неисправен, - сигнализация предупредит об этом 4
звуковыми и 4 световыми сигналами (см. «Самодиагностика
при включении охраны», стр. 38).
