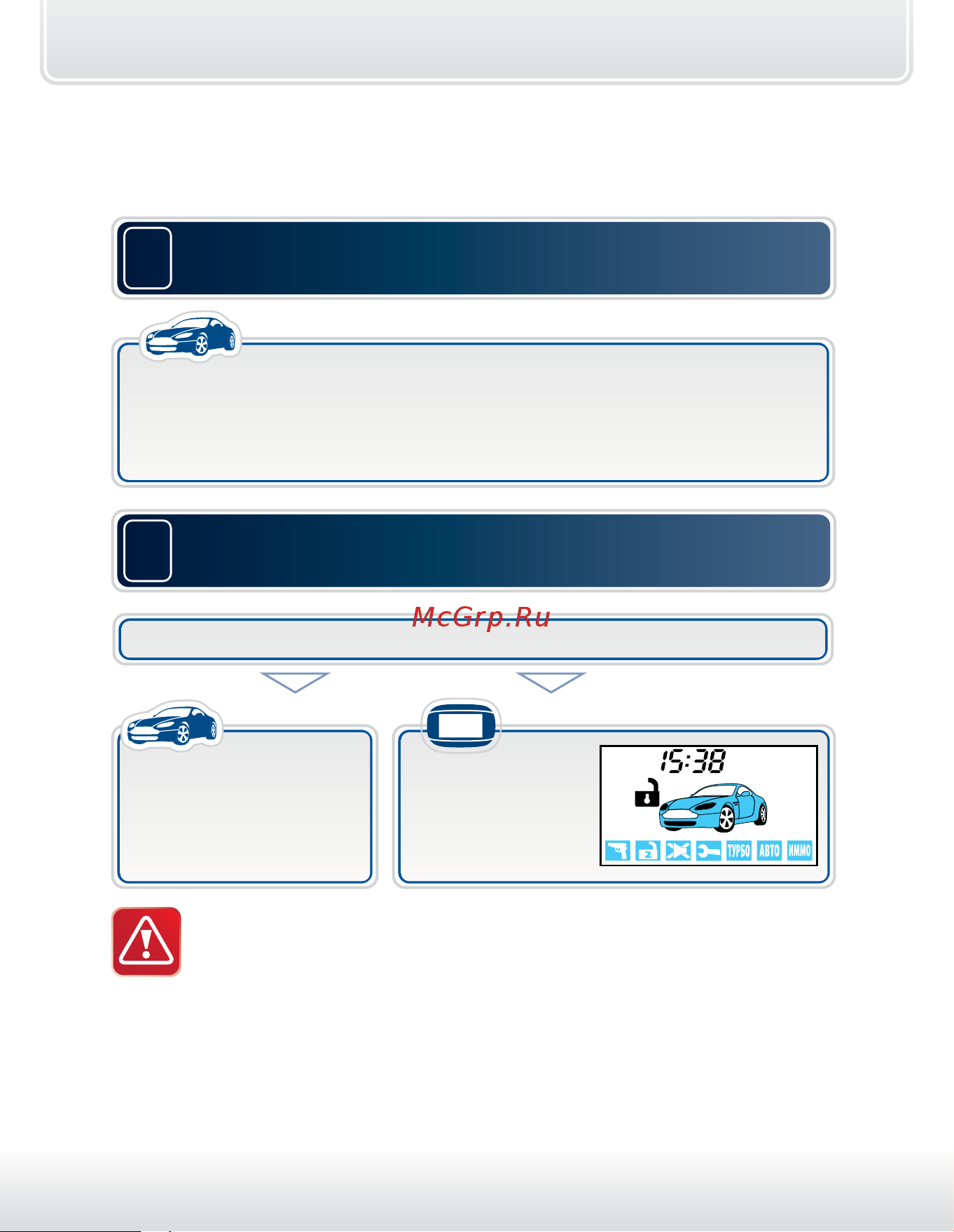

StarLine B64
42
Выключение охраны без
использования брелка
• начнутся сигналы тревоги
(если режим охраны был включен брелком),
• последуют 4 световых сигнала
(если режим охраны включался без брелка)
1
Откройте дверь автомобиля ключом.
автомобиль
2
В течение 20 секунд включите зажигание
и введите персональный код (см. стр. 83).
• 2 сигнала сирены,
• 2 световых сигнала,
• светодиодный
индикатор погаснет
• индикация
выключенного
режима охраны
автомобиль
брелок
• после набора последней цифры и выключения зажигания
Если при выключении охраны последуют 3 сигнала
сирены и 3 световых сигнала, это означает, что в режиме
охраны происходило срабатывание датчиков
(см. «Самодиагностика при выключении охраны», стр. 44).
