StarLine B64
38
Самодиагностика при включении охраны

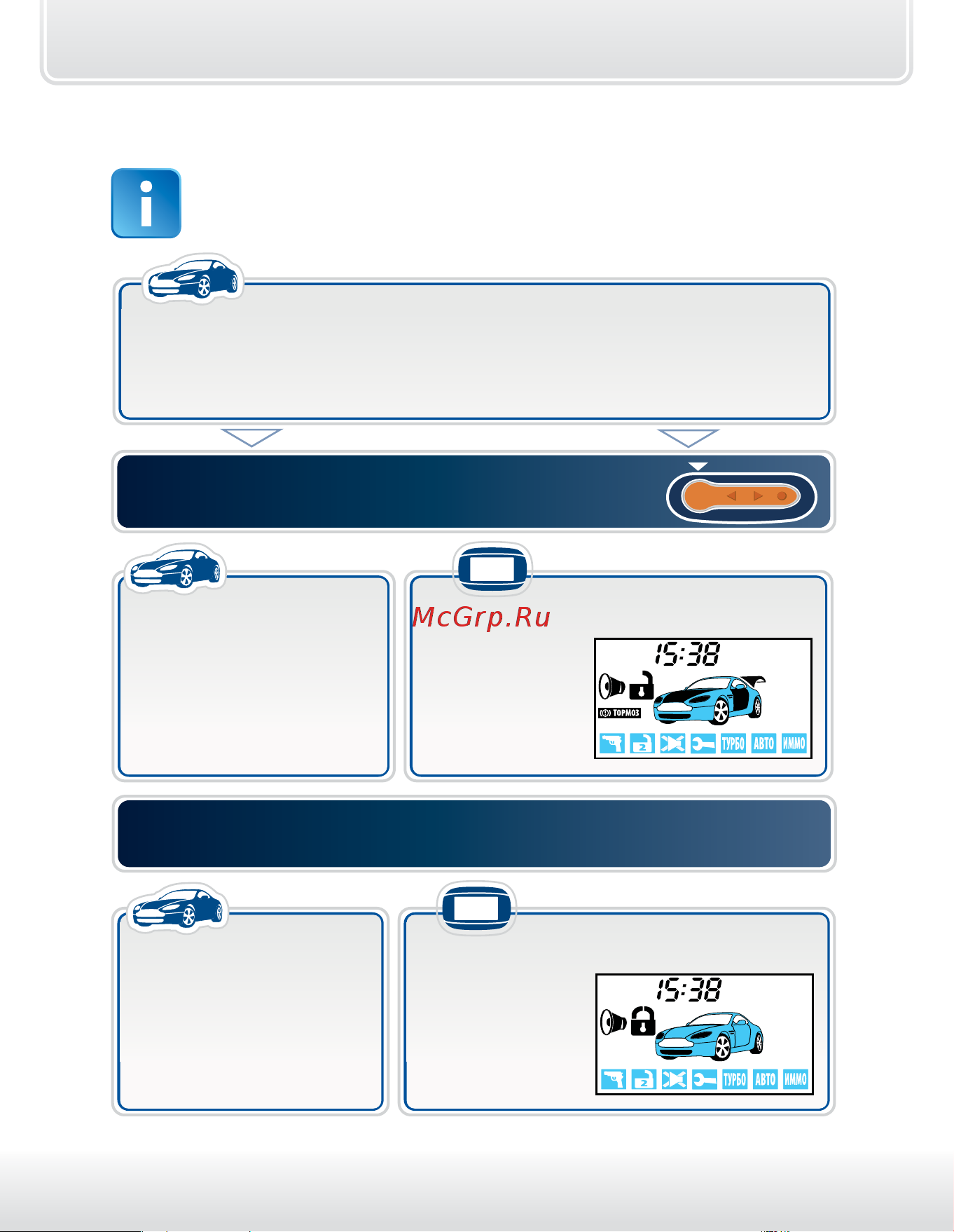

При включении охраны автосигнализация автоматически
проверяет все зоны, которые должны быть взяты на охрану
Включите режим охраны.
• 4 сигнала сирены,
• 4 световых сигнала,
• временно исключится
из контура охраны
соответствующая зона
• прозвучит 1 сигнал,
• появится
индикация
не взятой
на охрану
зоны
автомобиль
брелок
• плохо закрыты двери, капот или багажник,
• неисправен (постоянно замкнут) один из концевых выключателей
дверей, капота или багажника.
автомобиль
Закройте двери, капот, багажник
включите стояночный тормоз:
• будет взята на охрану
соответствующая зона,
• при закрывании
дверей замки будут
повторно закрыты
• прозвучит 1 сигнал,
• исчезнет
индикация
не взятой на
охрану
зоны
автомобиль
брелок
