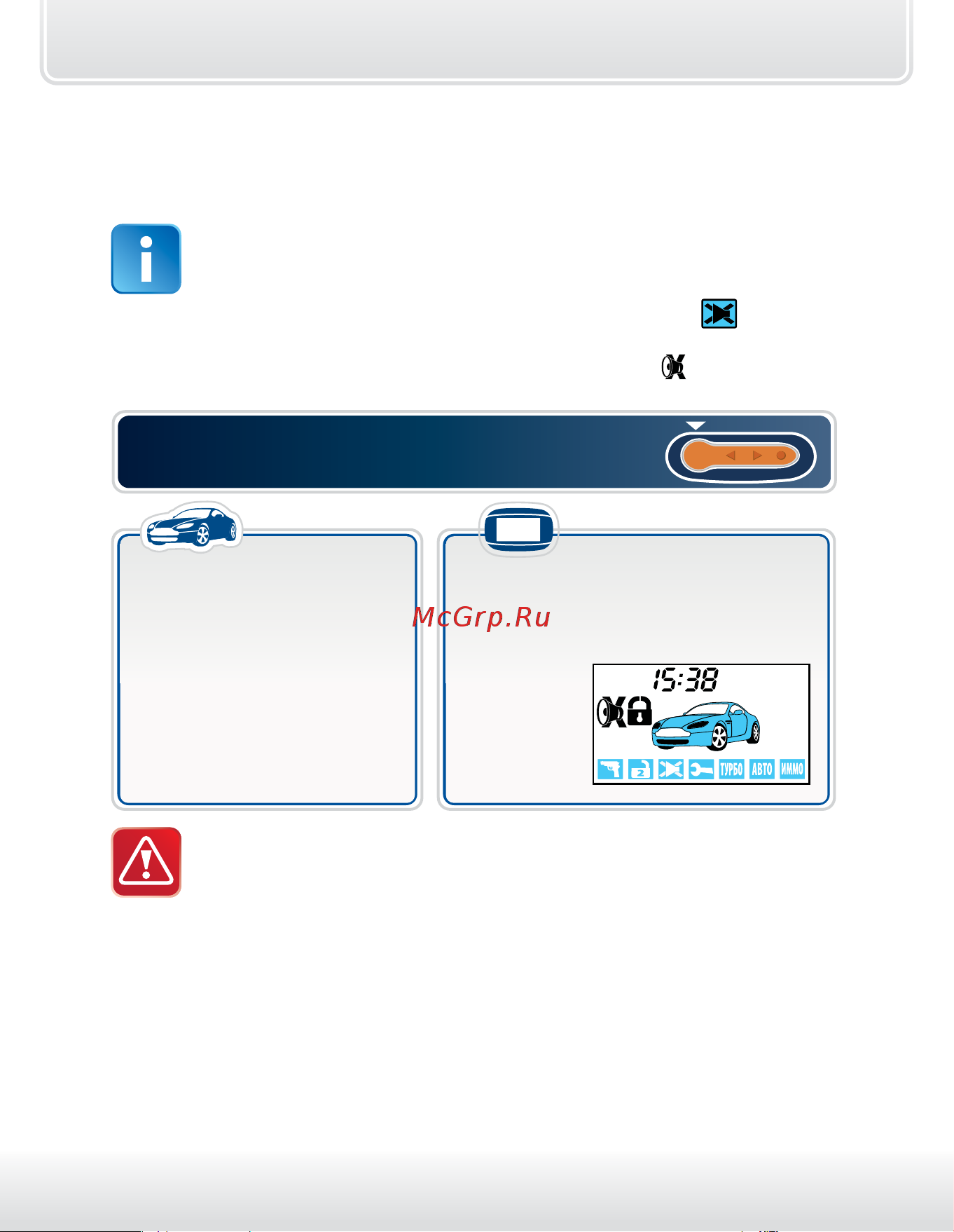

StarLine B64
32
Включение
бесшумной охраны
В режиме бесшумной охраны отсутствуют какие-либо
звуковые сигналы автомобиля при срабатывании любого
из датчиков. Для включения данного режима курсорным
способом активируйте на дисплее брелка иконку
(см. стр. 27). На дисплее брелка включенный
режим бесшумной охраны обозначает иконка
Нажмите коротко кнопку 1 брелка:
• 1 световой сигнал,
• закроются замки дверей,
• начнёт мигать
светодиодный индикатор
• прозвучит 1 сигнал,
• появится индикация включенного
режима бесшумной
охраны
автомобиль
брелок
Если двери, капот, багажник окажутся не закрыты
или один из кнопочных выключателей дверей, капота,
багажника неисправен, - сигнализация предупредит об этом
4 световыми сигналами (см. «Самодиагностика при
включении охраны», стр. 38).
