6
3.2 Работа и глушение двигателя
Двигатель, заведенный модулем, будет работать до появления следующих событий:
1. Активен вход запрета работы автозапуска (Вход 2).*
2. Нажата педаль тормоза.
3. Отключен положительный потенциал (+12В) на Входе 1, если двигатель запущен первым способом (пп
3.1).
4. Подан положительный потенциал (+12В) длительностью более 0.3 сек. на Вход 1, если двигатель
запущен вторым способом (пп 3.1).
5. Отключен отрицательный потенциал (0В) на Входе 1, если двигатель запущен третьим способом (пп
3.1).
6. Подан отрицательный потенциал (0В) длительностью более 0.3 сек. на Вход 1, если двигатель
запущен четвертым способом (пп 3.1).
7. 3-и раза в течение 5 секунд нажата кнопка закрывания или открывания на штатном брелоке, если
двигатель запущен пятым способом (пп 3.1).
8. С момента запуска двигателя прошло 30 минут, если двигатель запущен вторым, четвертым или
пятым способом.
При появлении вышеперечисленных событий, модуль выполняет следующие действия:
- Осуществляется глушение двигателя.
- Включается блокировка руля.
- Если до включения автозапуска, а/м был закрыт с включенной штатной сигнализацией, и в процессе
работы автозапуска двери, капот и багажник не были открыты, то закрываются "SAFE"-замки и вновь
включается штатная сигнализация.
- На Выходе 1 сбрасывается отрицательный логический уровень.
* При активном состоянии входа 3 («режим работы входа 2 - всегда»), активирование входа 2 всегда будет глушить
двигатель независимо от работы автозапуска .
4. Технические характеристики
Напряжение питания
9
-
18 В
Ток потребления в активном состоянии CAN
-
шины, и отсутствии нагрузок на выходах
не более 30 мА
Ток потребления в пассивном состоянии CAN
-
шины, и отсутствии нагрузок на выходах
Ток нагрузки на выв
одах 4,5,
6
,1
4,15,16
не более 300 мА
Минимальный входной ток на выводах
3
,13
не менее 1,5 мА
Температурный диапазон
от
-
40 до +85
О
С
Габариты ДхВхШ
113х32х80 мм
5. Комплект поставки
- Модуль CAN-TAS-T3 1 шт.
- Соединительный жгут проводов (20-ти контактный соединитель) 1 шт.
- Разъем обходчика иммобилайзера (2-х контактный соединитель) 1 шт.
- Настоящее техническое описание 1 шт.
3
3. Демонтируйте считыватель иммобилайзера.
4. Для работы обходчика иммобилайзера необходимо в блоке считывателя чипа ключа подключить провода
двухконтактного разъема в разрыв цепи катушки считывателя (последовательно). Для этого необходимо
выполнить следующие операции:

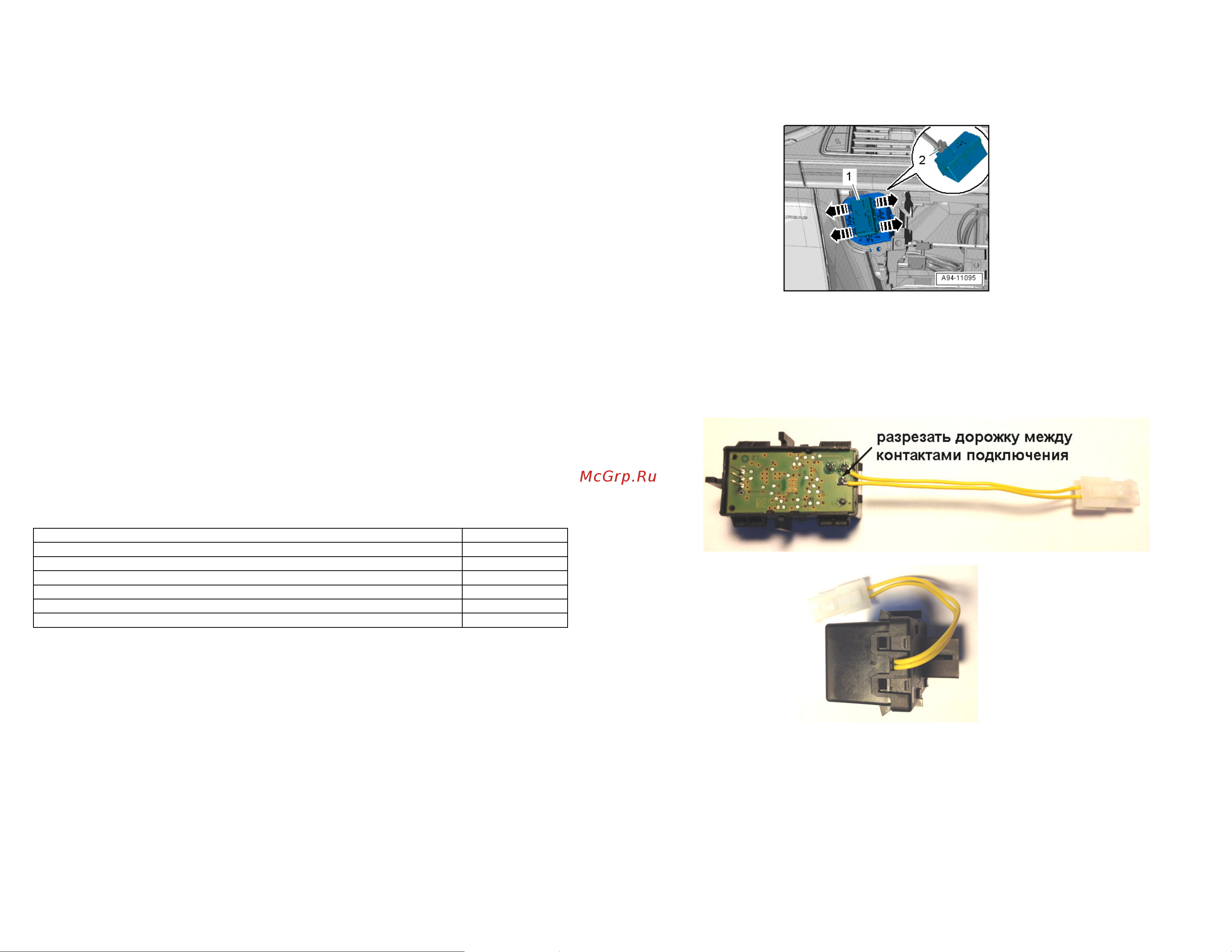

• С помощью отвертки отщелкните крышку блока считывателя.
• Подпаяйте 2-х контактный разъем к контактам на плате как показано ниже, и сделайте разрез
дорожки между этими контактами.
• Сделайте проточку в крышке под провода разъема и защелкните ее на место.
5. Отщелкните вверх панель с кнопкой запуска двигателя и отсоедините разъем от кнопки.
6. Скоммутируйте провода разъема модуля согласно схемы подключения (Рис.2).
7. Установите блок считывателя на место. Подсоедините к нему штатный разъем, а также 2-х контактный
разъем обходчика иммобилайзера.
8. Установите панель с кнопкой запуска двигателя на место.
9. Установите модуль в скрытном месте, и вставьте в него разъем.
10. Проверьте работу системы в целом.
