AGT CAN-ASVT Инструкция по эксплуатации онлайн
12

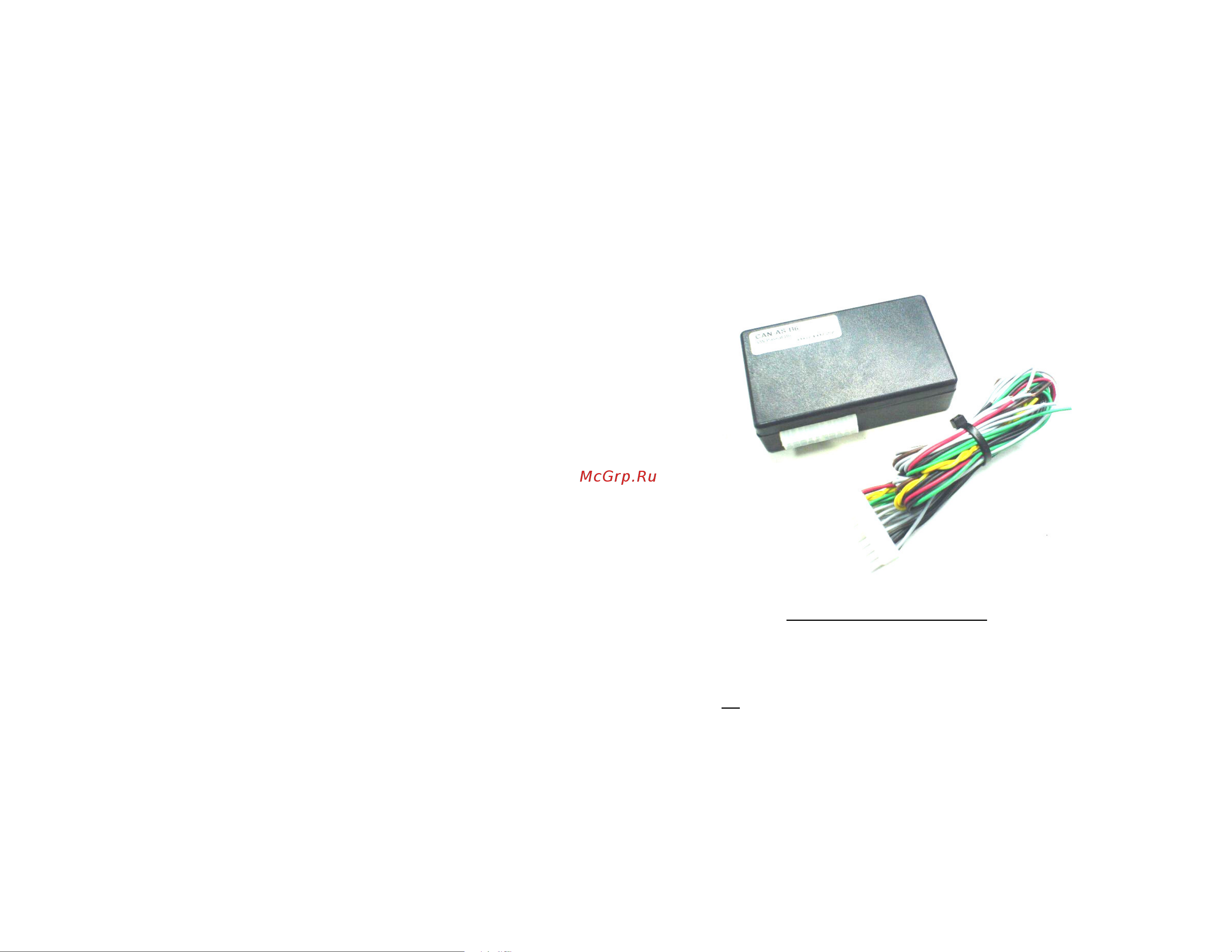

Модуль дистанционного запуска двигателя
с функцией турботаймера
CAN-ASVT
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Поддерживаемые автомобили :
VW : Passat B6 (2005 м.г.) / Passat CC (2009 м.г.) / Passat B7 (2011 м.г.)
Golf V/V+ (2004 м.г.) / Golf VI/VI+ (2010 м.г.) / Touran (2003/2011 м.г.)
Jetta (2005/2011 м.г.) / Tiguan (2008/2011 м.г.) / Caddy (2004 м.г.)
WWW.AGT-COMPANY.RU
Содержание
- Can asvt 1
- Модуль дистанционного запуска двигателя с функцией турботаймера 1
- ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ 2
- Выводы модуля установка и подключение 2
- Комплект поставки 2
- Назначение 2
- Технические характеристики 2
- Для предотвращения пуска двигателя с включенной передачей на а м с мкпп необходимо резервирование запуска которое заключается в следующем при работающем двигателе после извлечения ключа из замка зажигания двигатель продолжит работу далее после открывания и закрывания водительской двери двигатель будет заглушен и дальнейший запуск от модуля будет зарезервирован для отмены резервирования и глушения двигателя достаточно нажать педаль тормоза 5
- Запуск двигателя в модуле предусмотрено четыре возможных способов запуска двигателя 1 подача положительного постоянного потенциала 12в на вход 1 при установленной перемычке 2 3 фото 2 2 подача положительного импульса 12в длительностью 0 2 сек на вход 1 при установленной перемычке 2 3 фото 2 3 подача отрицательного постоянного потенциала 0 в на вход 1 при установленной перемычке 1 2 фото 1 4 подача отрицательного импульса 0в длительностью 0 2 сек на вход 1 при установленной перемычке 1 2 фото 1 запуск двигателя по вышеперечисленным вариантам осуществляется при соблюдении следующих условий не включено зажигание и аксессуары не активен вход запрета работы автозапуска вход 2 не нажата педаль тормоза предварительно зарезервирован запуск двигателя для а м с мкпп 5
- Назначение и подключение выводов модуля 5
- При наступлении одного из четырех вариантов запуска двигателя и соблюдении вышеперечисленных условий модуль автозапуска выполняет следующие действия на выходе 1 устанавливается отрицательный логический уровень земля если а м закрыт с включенной штатной сигнализацией открываются safe замки блокираторы дверей двери остаются закрытыми и отключается штатная сигнализация разблокируется замок руля для а м passat включается зажигание и выдерживается пауза 9 секунд для прогрева свечей накаливания дизельного двигателя осуществляется пуск двигателя с работой стартера не более 6 секунд при успешном пуске двигатель заведен на выходе 3 устанавливается отрицательный логический уровень при неудачном пуске двигатель не заведен выключается зажигание блокируется руль для а м passat если до включения автозапуска а м был закрыт с включенной штатной сигнализацией то 5
- Работа модуля 5
- Рис 3 место подключения к датчику сцепления 30 й контакт и выключателю педали тормоза 17 й контакт на бежевом соединителе для а м с тремя 52 контактными разъемами на блоке контроля бортовой сети 5
- Рис 4 место подключения к проводам датчика сцепления а м passat b7 passat cc за акб рис 4 место подключения к проводам датчика сцепления а м passat b7 passat cc за акб 5
