6

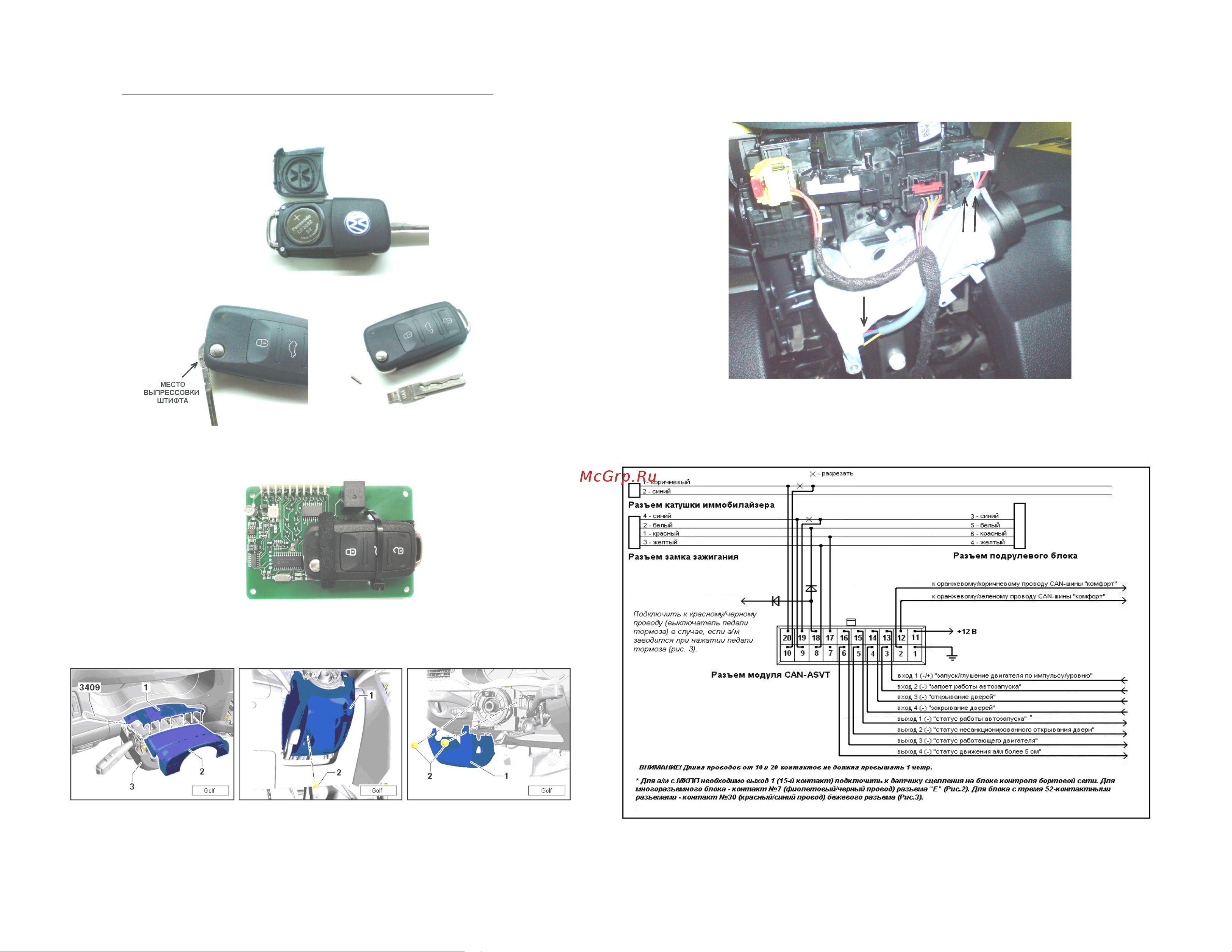

Порядок установки и подключения на VW Golf VI/Vi+, Touran, Tiguan, Jetta, Caddy:
1. С помощью отвертки отщелкните крышку ключа-брелока, устанавливаемого в модуль, извлеките
батарейку, и защелкните крышку на место.
2. Для большей секретности можно выпрессовать бородку ключа.
3. Разберите блок модуля, открутив четыре винта. Вставьте ключ-брелок в рамку считывателя
иммобилайзера и закрепите его на плате с помощью пластиковой стяжки как показано на фото ниже.
Соберите модуль.
4. Следуя иллюстрациям ниже, демонтируйте облицовки рулевого блока и замка зажигания в следующей
последовательности. Отщелкните верхнюю накладку. Открутите винт снизу нижней накладки. Повернув
руль соответствующим образом поочередно открутите два фронтальных винта нижней накладки.
Снимите нижнюю накладку.
7
5. Снимите разъем с замка зажигания (показан стрелкой), а также другой разъем данного жгута с
подрулевого блока (показан двумя стрелками).
6. Скоммутируйте провода разъема модуля согласно схемы подключения (Рис.5).
7. Подсоедините соответствующие разъемы к замку и к подрулевому блоку.
8. Установите модуль в скрытном месте, и вставьте в него разъем.
9. Проверьте работу системы в целом.
Рис. 5. Схема подключения модуля CAN-ASVT на VW Golf VI/Vi+, Touran, Tiguan, Jetta, Caddy
