Техническое описание модуля FanControl‑U2/B2

Подключение

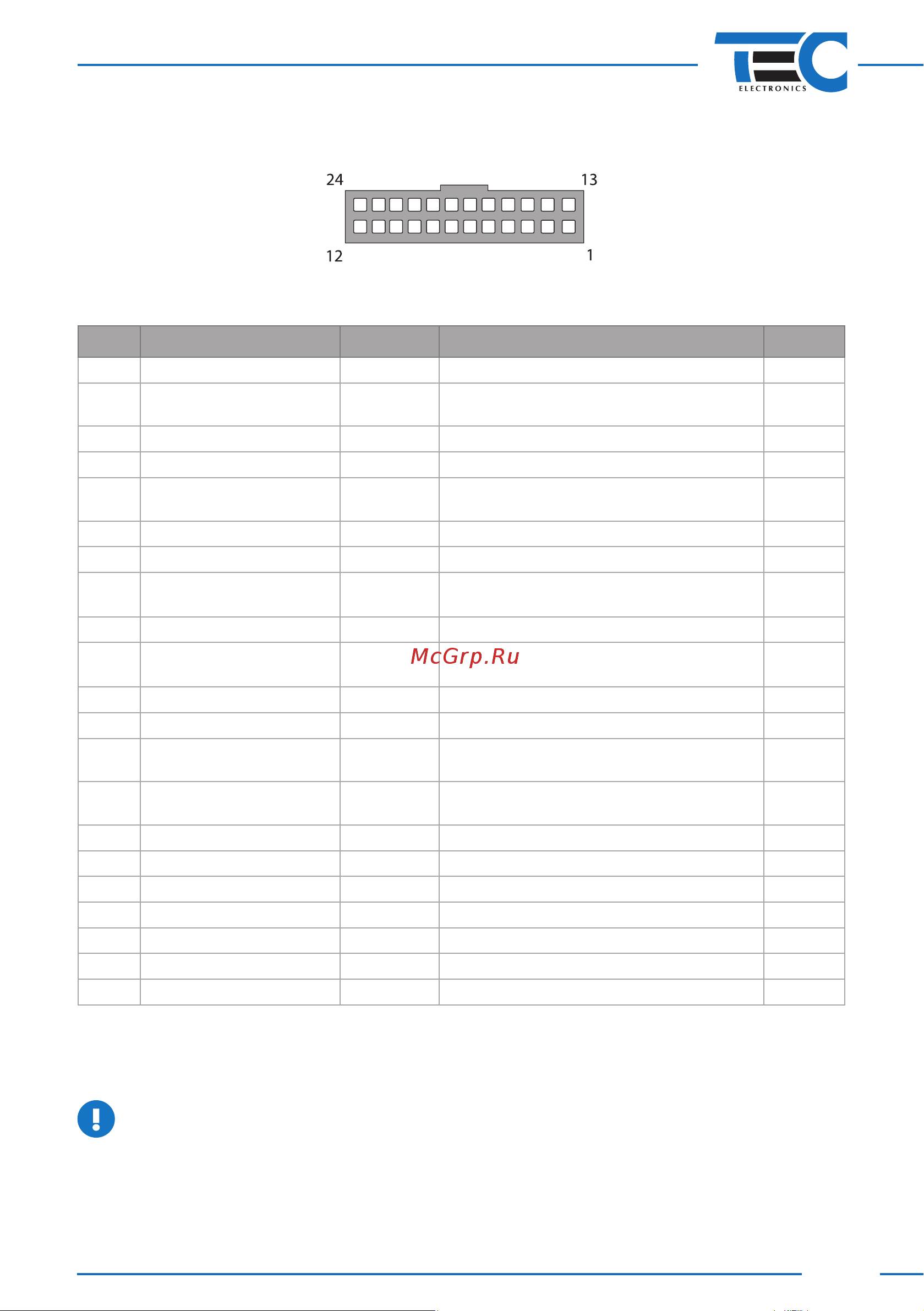

Назначение выводов модуля описано в таблице 1. Нумерация контактов в разъеме ука-

зана на рисунке 2.

Рис. 2. Нумерация контактов вразъеме, вид со стороны проводов

Таблица 1. Назначение выводов разъема модуля

№

Цвет Тип Назначение Ток, мА

1 Черный Питание Масса –

Желтый

(желтый/черный)

TP-BUS

Цифровая шина для управления

автосканером CheckControl

–

3 Серый/зеленый LIN 1 Последовательная шина данных –

4 Серый/синий LIN 2 Последовательная шина данных –

5 Синий/желтый

Шина

данных

Специализированная шина управле-

ния предпусковым подогревателем

–

6-7 – – – –

8 Оранжевый/зеленый – Светодиод (+) –

9 Синий Вход (-)

Внешний вход управления модулем

(триггерное отриц. управление)

–

10 Зеленый – Не используется –

11 Розовый/черный Вход (+)

Внешний вход управления модулем

(статусное полож. управление)

–

12 Оранжевый/белый – Не используется –

13 Красный Питание +12 В –

14 Желтый/красный

Програм.

выход (+)

Присутствует полож. сигнал пока

работает модуль

150

15 Зеленый/черный

Програм.

выход (-)

Присутствует отриц. сигнал пока

работает модуль

150

16 Коричневый/красный CAN 1 Шина данных CAN 1-H –

17 Коричневый CAN 1 Шина данных CAN 1-L –

18 Коричневый/желтый CAN 2 Шина данных CAN 2-H –

19 Коричневый CAN 2 Шина данных CAN 2-L –

20 Коричневый/зеленый CAN 3 Шина данных CAN 3-H –

21 Коричневый CAN 3 Шина данных CAN 3-L –

22-24 – – – –

Используется для управления дополнительно установленным или штатным предпусковым подогре-

вателем Webasto Thermo Top C, Evo5, Eberspӓcher D5WS.

Питание модуля подключается к одному из проводов автомобиля, на которых присут-

ствует некоммутируемое напряжение +12 В.

Перед установкой проверьте совместимость модуля и автомобиля. Убедитесь

вподдержке модулем интересующего Вас функционала (см. на сайте www.tecel.ru).
