Техническое описание модуля FanControl‑U2/B2

Виды подключения модуля к CAN-шине:

Параллельное подключение.

Применяется для управления штатным предпусковым

подогревателем. Вовсех автомобилях для параллельного подключения используется

пара CAN1.

Подключение в разрыв.

Применяется для управления штатным предпусковым подо-

гревателем, так идлязапуска климатики при установке нештатного предпускового

подогревателя.

• При подключении в разрыв со стороны автомобиля подключается пара CAN1,

а со стороны климатической установки — в зависимости от модели автомо-

биля (CAN2 или CAN3)

• Описания подключения модуля на конкретные автомобили и особенности рабо-

ты на них — см. на сайте www.tecel.ru.

Настройка

С помощью micro-USB-разъема модуль подключается непосредственно к компьютеру

для программирования (дополнительные устройства не требуются). Это позволяет опера-

тивно обновить программное обеспечение (ПО), задать модель автомобиля, активировать

режим догревателя, настроить время работы и т.п. Для осуществления программирования

необходимо скачайть с сайта www.tecel.ru ПО TECprog.

Также программирование возможно с помощью встроенной или штатной кнопки про-

граммирования (далее — КП).

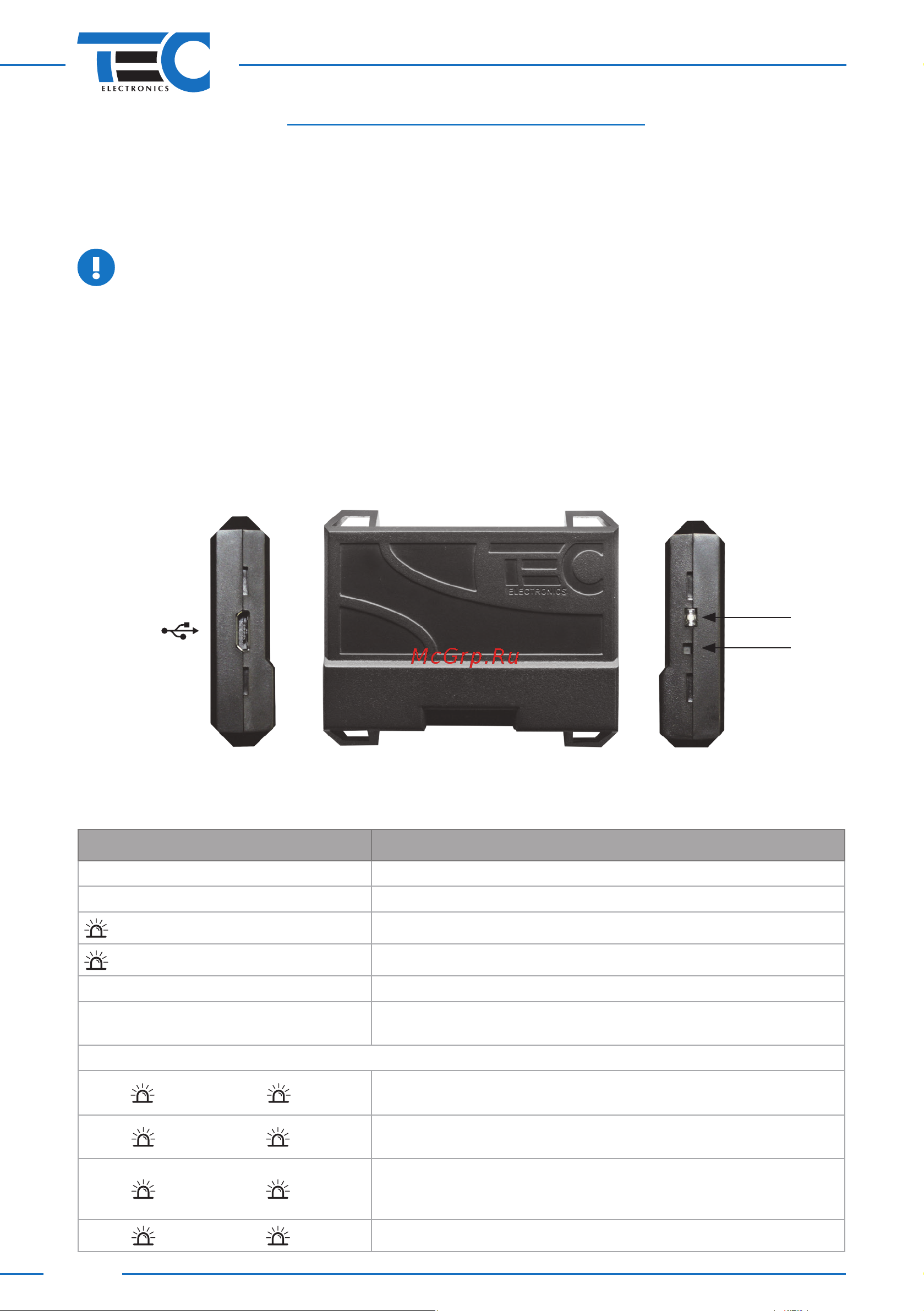

Рис. 3. Модуль FanControl-U2/B2

Micro-USB

СИД

КП

Причины индикации СИД приведены в таблице 2.

Таблица 2. Идикация СИД

СИД Причина индикации

Горит Модуль включен

Не горит Модуль выключен

Модуль выключен по низкому напряжению

x4 при включении

Ошибка штатного предпускового подогревателя

Постоянные вспышки Не запрограммирована группа/подгруппа

Постоянная идикация группы/

подгруппы

CAN-шина не определена

Индикация при подключении по протоколу W‑BUS/Eberspӓcher

x1 пауза

Предпусковой подогреватель выключен при отсут-

ствии связи/по штатному алгоритму

x1 пауза

Предпусковой подогреватель выключен по низкому

напряжению

x1 пауза

Предпусковой подогреватель выключен из-за сбоя

пламени

(только для Webasto)

x1 пауза

Неизвестная ошибка
